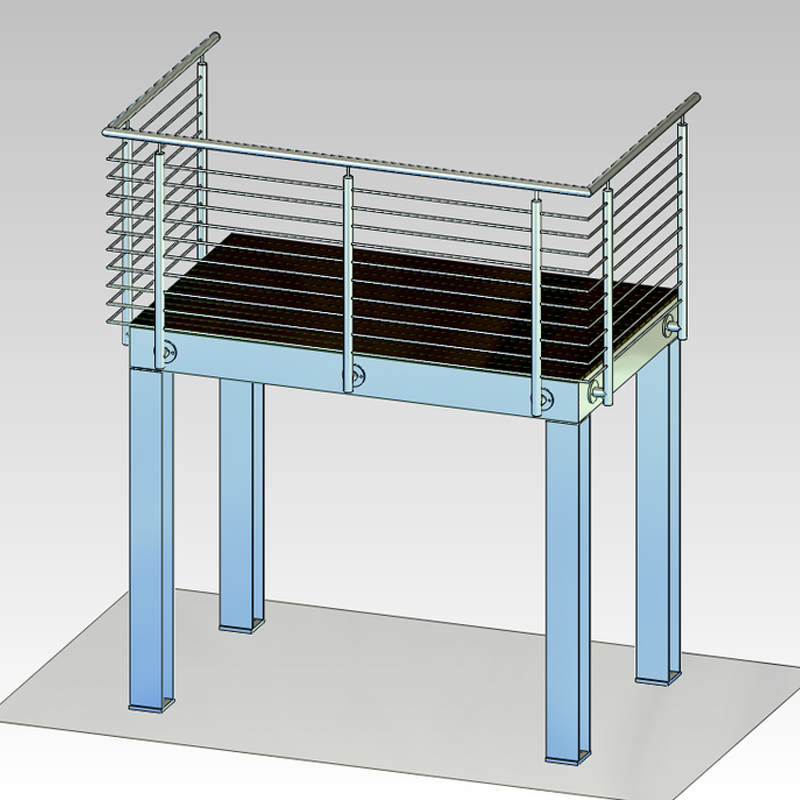

2D/3D Metall Professional Basis I

Basis I ist der erste Einstieg in die durchgängige 2D- und 3D Arbeitsweise von MegaCAD. An den ersten beiden Tagen beschäftigen wir uns ausgiebig mit den Grundlagen im 2D-Modus. Anschließend erlernen Sie die 3D Arbeitsweise und erste grundlegende Funktionen von MegaCAD Metall. Nach dieser Schulung verfügen Sie über das Basiswissen um 3D-Modelle zu erzeugen, fertigungsgerechte Konstruktionsunterlagen zu erstellen oder Werkstattzeichnungen anzufertigen und sind optimal auf die weiterführende Basis II Schulung vorbereitet.

Schulungsinhalte

Bedienung

  • Bedienphilosophie MegaCAD
  • Grundeinstellungen im 2D-Bereich (Raster, Gitter, Fang, Attribute, Linienattribute)
  • Verwendung der Hilfe
  • Orientierung und Achsen im Raum

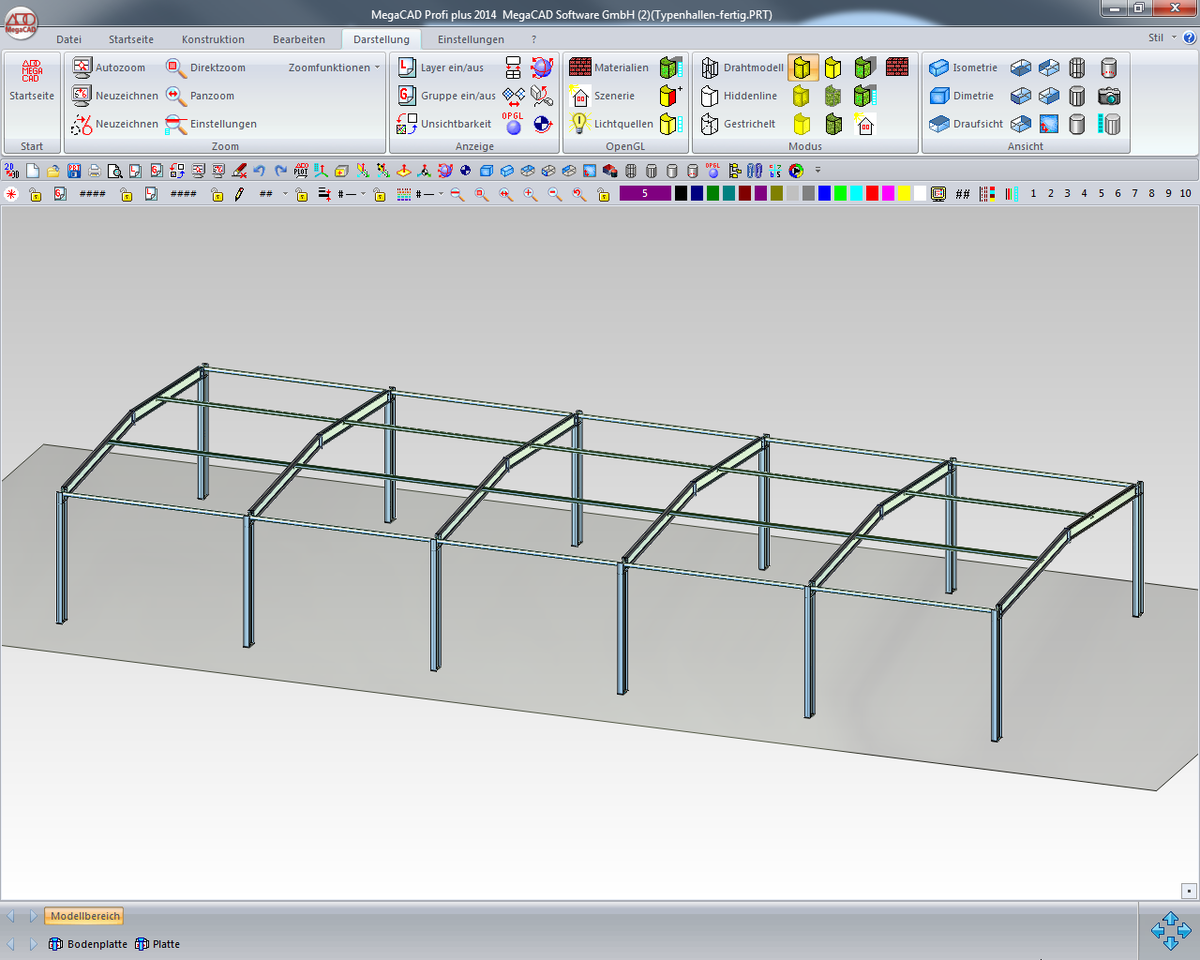

  • Verschiedene Darstellungsmöglichkeiten im OpenGL
  • Arbeiten mit dem FeatureTree

Konstruktion

  • Zeichenfunktion Linien, Kreise, Langlöcher, Rechtecke (an Beispielen)
  • Konstruktionshilfen (Trimmen, Parallele Linie, Winkel, Runden)
  • Bögen, tangentiale Bögen / Kreise / Linien (an Beispielen)
  • Punkteingaben und Werteeingaben (Fangfunktionen)
  • Schraffuren
  • Baugruppen
  • Erzeugen von 3D-Regelkörpern wie Quader, Zylinder etc.

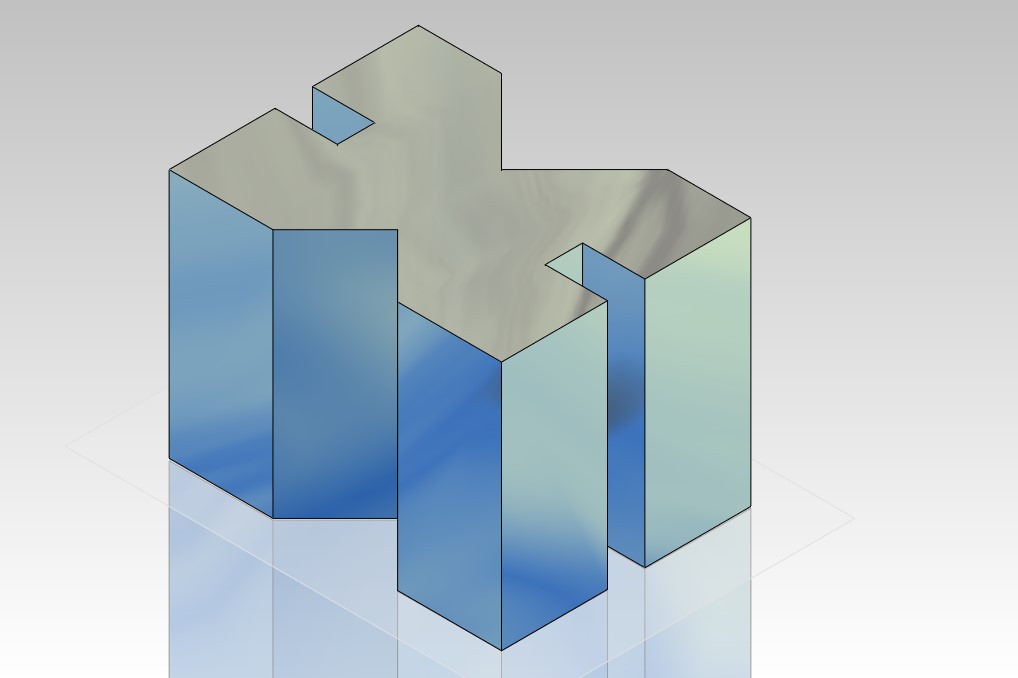

  • Erzeugen von skizzenbasierenden Körpern (z. B. Austragung, gerades Prisma, Rotationskörper, Sweepkörper)

Bearbeitung

  • Korrekturfunktionen (Verschieben, Kopieren, Drehen, Eigenschaften, Löschen, Strecken)
  • Schnelles Selektieren von Elementen (Auswahlfunktion)
  • Layer- / Gruppen-Verwaltung
  • Drag & Drop-Modus
  • Boolesche Funktionen
  • Veränderung von 3D-Regelkörpern
  • Veränderung von skizzenbasierenden Körpern
  • Veränderung mit Bearbeitungsfunktionen

Erstellen von Konstruktionsunterlagen

  • Zeichnungsrahmen
  • Bemaßung und Beschriftung
  • Texte
  • Drucken und Druckvorschau
  • Generieren von Ansichten und Schnitten

Stücklisten

  • Erstellen von Stücklisten
  • Stempel WPK (DIN EN 1090)

Cadenas-Schnittstelle

  • Einfügen von Norm- / Herstellerteilen

Export – Import von DWG- / DXF-Daten

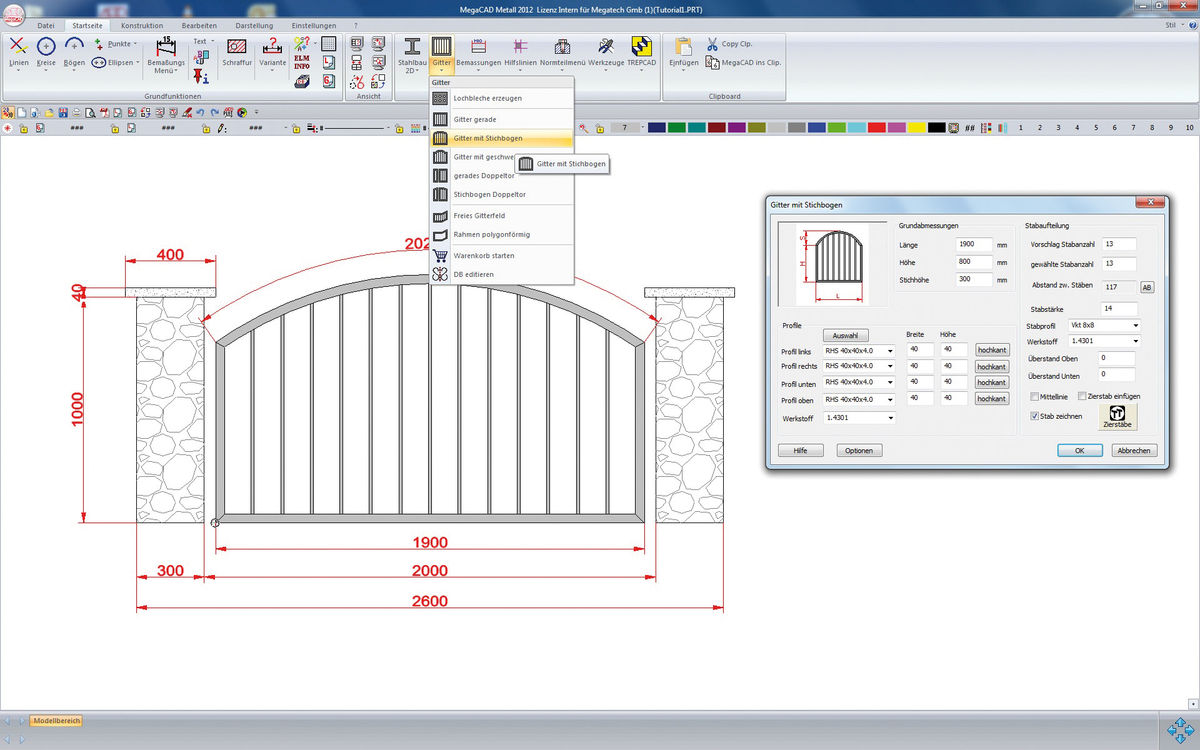

Gittergenerator

  • Gitter gerade
  • Gitter mit Stichbogen
  • Gitter mit geschweiftem Bogen
  • Gerades Doppeltor / Doppeltor mit Stichbogen
  • Freies Gitterfeld
  • Illustration von Angebotszeichnungen

2D-Stahlbau

  • Verwendung von verschiedenen Profiltypen und Längenbzw. Gehrungswinkel-Anpassung

Lochbleche

Übungsprojekt

  • Erzeugen von Baugruppen / Konstruktionsunterlagen
  • Zusammenbau von Baugruppen

Vorkenntnisse

PC-Grundkenntnisse und Basiswissen im Umgang mit Microsoft Windows.

Dauer und Kurszeiten

5 Tage, jeweils von 8:30 Uhr bis 17:00Uhr
Von 16:00Uhr bis 17:00Uhr individuelle Lernzeit zum Vertiefen der Schulungsinhalte.

Leistungen

Schulung, Seminarunterlagen, Teilnahmezertifikat, Imbiss und Getränke.

Preise zzgl. MwSt.
