MegaCAD 3D

MegaCAD 3D ist die wegweisende Lösung für Konstrukteure und Unternehmen, die ein vollwertiges 2D-CAD für Werkstattzeichnungen, verbunden mit einer innovativen 3D-Technologie, benötigen. MegaCAD überzeugt durch seine Leistungsstärke.

Video starten

MegaCAD 3D

MegaCAD 3D

Die Zukunft der CAD-Modellierung.

MegaCAD 3D ist die wegweisende Lösung für Konstrukteure und mittelständische Unternehmen, die ein vollwertiges 2D-Programm für Werkstattzeichnungen, verbunden mit einer innovativen 3D-Technologie, benötigen. Die Konstruktionssoftware überzeugt durch ihre besondere Leistungsstärke, einfache Bedienung und ein herausragendes Preis-Leistungs-Verhältnis.

MegaCAD 3D kombiniert die Vorteile des parametrischen historienbasierten Modellierens mit der Anwenderfreundlichkeit des direkten historienfreien Modellieransatzes. Entscheiden Sie völlig frei, ob Sie 3D-Modelle direkt, featurebasiert oder auf Basis parametrischer 2D-Skizzen modellieren. So können Sie flexibel und blitzschnell auf unterschiedlichste Anforderungen reagieren. Der Wechsel von der 2D- auf die 3D-Darstellung und zurück ist sehr komfortabel.

Hard- und Softwareempfehlung für MegaCAD 2019

Betriebssysteme

MegaCAD 2019 wurde für Windows 10 entwickelt und kann mit Windows 7 SP1 und Windows 8.1 genutzt werden.
Wir empfehlen Windows 10 Pro (64-Bit) Version 1809. MegaCAD 2019 wird als 32-Bit- und als 64-Bit-Version ausgeliefert.
Einige Konverter für Fremddaten stehen nur in der MegaCAD 3D 64-Bit-Version zur Verfügung.

Prozessoren, Arbeitsspeicher und Grafikkarten

Basisausstattung Standardausstattung gehobene Ausstattung
Prozessor AMD Ryzen 3 2400G/Intel Core i3-8300 AMD Ryzen 5 2600X/Intel Core i5-8600K AMD Ryzen 7 2700X/Intel Core i7-8700K
Arbeitsspeicher
Festplatte
**
4 GB RAM
1 TB HDD
4 – 8 GB RAM
256 GB SSD / 1 TB HDD
8 – 16 GB RAM
512 GB SSD / 2 TB HDD
Grafikkarte AMD Radeon Pro WX 4100/NVIDIA Quadro P400 AMD Radeon Pro WX 5100/NVIDIA Quadro P600 AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000

*MegaCAD 2019 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2019 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.

Notebooks

Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2019 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2019 ausreicht. Wir raten für den Einsatz von MegaCAD 2019 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).

OpenGL

MegaCAD 2019 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2019 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.

Displays (Monitore)

Wir empfehlen (zwei) matte (entspiegelte) 24-/27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2019 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung.
1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2019 sinnvoll nutzen zu können.

Eingabegeräte

Für den Einsatz von MegaCAD 2019 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2019 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.

Stand Januar 2019.

Datenblatt als PDF herunterladen

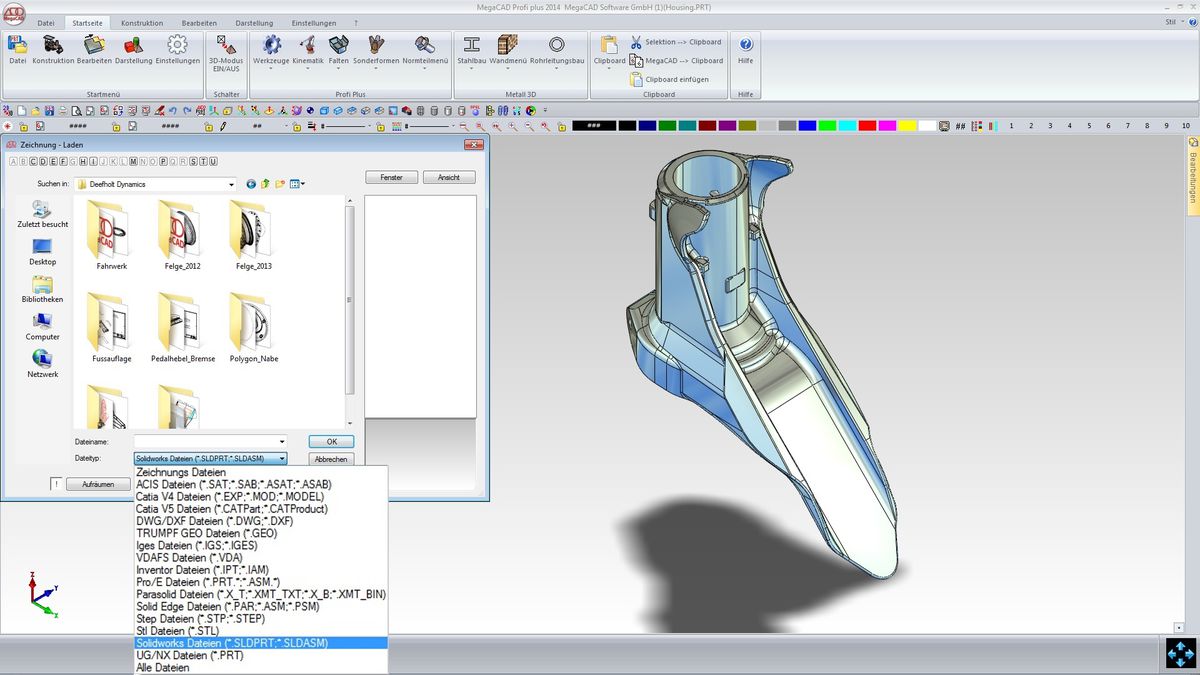

Schnittstellen

Reibungslose Integration in ein bestehendes CAD-/CAM-Umfeld

An der Entwicklung eines Produktes sind meist mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!

MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.

MegaCAD ist für Windows 7 SP1, Windows 8.1 und Windows 10 (32 und 64 Bit) geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit-Version zur Verfügung.

Die Dateiformate im Einzelnen:

ACIS 2019
SAT/SAB/ASAT*/ASAB*
Import und Export von Körpern, Flächen und 3D Splines.
VDA-FS Import und Export von Flächenmodellen in den Formaten 1.0 und 2.0
IGES 2D+3D Import und Export von Flächen (Trimmed Surface) und Volumenmodellen (Manifold Solid BRep Objects) im Format 5.3 inkl. aller 2D-Daten und 3D-Assembly-Strukturen.
IGES 2D Import und Export
STEP AP203 (Import und Export) Allgemeiner Maschinenbau
AP214 (Import und Export) Automotive Design
AP224 (Import und Export)
CATIA 4 .MOD und .EXP
Import der Formate 4.1.x und 4.2.x
Export im Format 4.2.4
CATIA 5 Import und Export bis einschl. CATIA V5 2019, Import CATIA 6
Pro/E – Creo Import der Revisionen 16 bis Creo 6.0
STL Import mit Healingfunktion
Export mit diversen Einstelloptionen
Inventor Import V6 – 2019
Parasolid Import 9.0 – 30.0.198
Solid Edge Import V18 – ST11
SolidWorks Import 2003 – 2019
Unigraphics (NX) Import 1 -12, 1847
3D PDF Export
IFC (BIM) Import
DWG/DXF (2D+3D) Import und Export (ACAD 12 bis 2019)
MDT Proxi-Elemente
Körper (eingebettete SAT Dateien)
Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD-Versionen)
Modell- und Layoutbereiche
VRML Export im Format 1.0 (nur Geometrie )
WMF Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps)
BMP Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.)
HPGL Import und Export im Format 1.0
CDL (2D+3D) Export und Import von Geometriedaten als ASCII Datei.
Microsoft Access Export und Import von 2D-Zeichnungen als MDB (Access) Datei.

*Über ASAT/ASAB und STEP können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.

Datenblatt als PDF herunterladen

Weitere MegaCAD 3D Funktionen
mehr

Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD 3D noch besser machen.

  • Räumlich konstruieren
  • Leistung und komfortable Bedienung im Einklang
  • Durchgängiges Arbeiten im 2D- und 3D-Modus
  • Konstruktion im Zusammenbau
  • Flächenmodellierung
  • Entformungsschrägen

Schulungen und Online-Semniare zu MegaCAD 3D finden Sie in unserer

MegaCADemy

Vorteile auf einen Blick
mehr
  • 3D-Modellierer und vollwertiges 2D-Zeichenbrett in einem
  • Vertraute Arbeitsweise bleibt vollständig erhalten
  • Intuitive Bedienung für komfortables Konstruieren
  • Professionelle Ergebnisse durch präzise 3D-Volumenmodelle
  • Direkte Umwandlung von 2D-Ansichten in Volumenkörper möglich
  • Elemente per Drag & Drop direkt verschieben und an Körpern automatisch ausrichten
  • Reibungslose Integration in bestehende Prozessketten, da viele 3D-Schnittstellen bereits zum Lieferumfang gehören
Plastische Darstellung
mehr
  • Fotorealistische Darstellungen mit selektiver Transparenz, Spiegelungen und Lichtbrechung
  • Material einem Körper zuordnen oder separat für jede einzelne Fläche
  • Raytracing
  • OpenGL-Darstellung mit Kanten hilft bei der Orientierung während der Konstruktion
  • Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen, unterstützt durch die komfortable Layer-Verwaltung
  • Verschiedene Zustände gespeichert in einem Modell mittels Verknüpfungen und Variablentabellen
Weitere MegaCAD 3D Funktionen

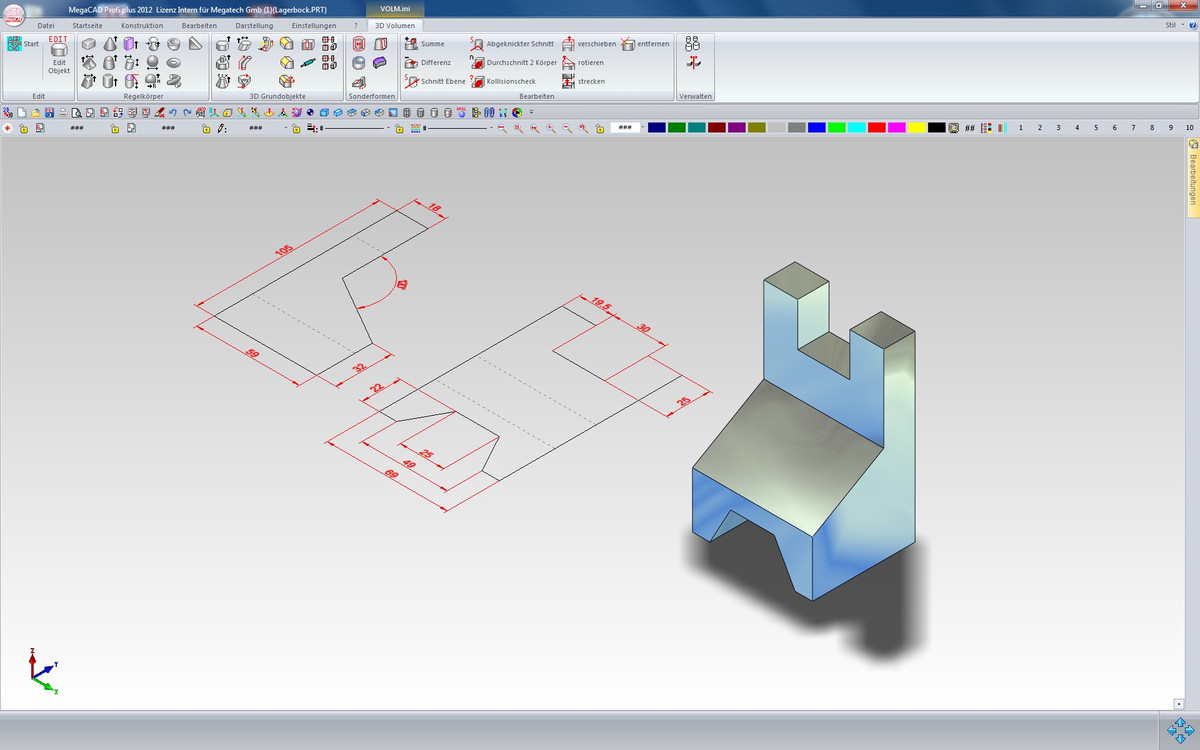

2D nach 3D

Direkte Erstellung von 3D-Modellen aus vorhandenen 2-dimensionalen Ansichten

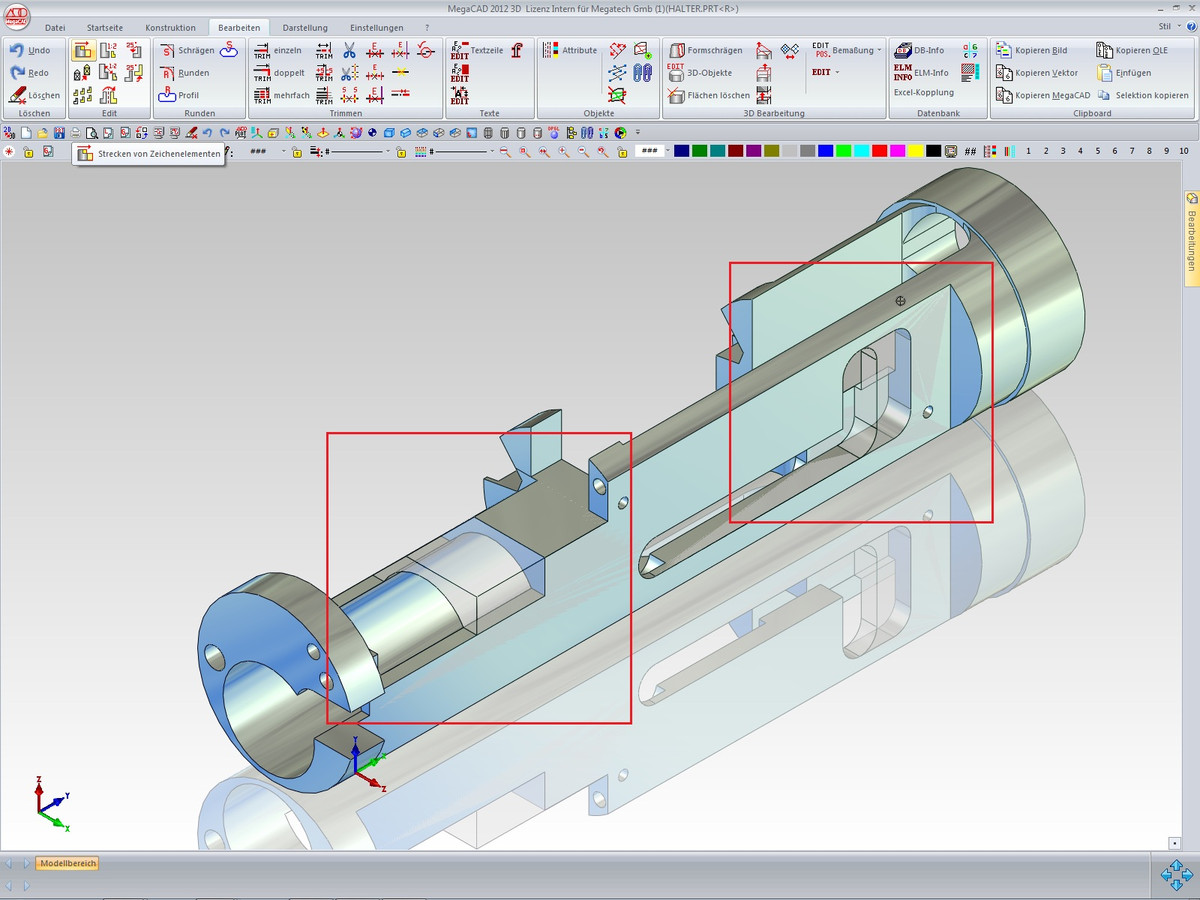

Räumlich konstruieren

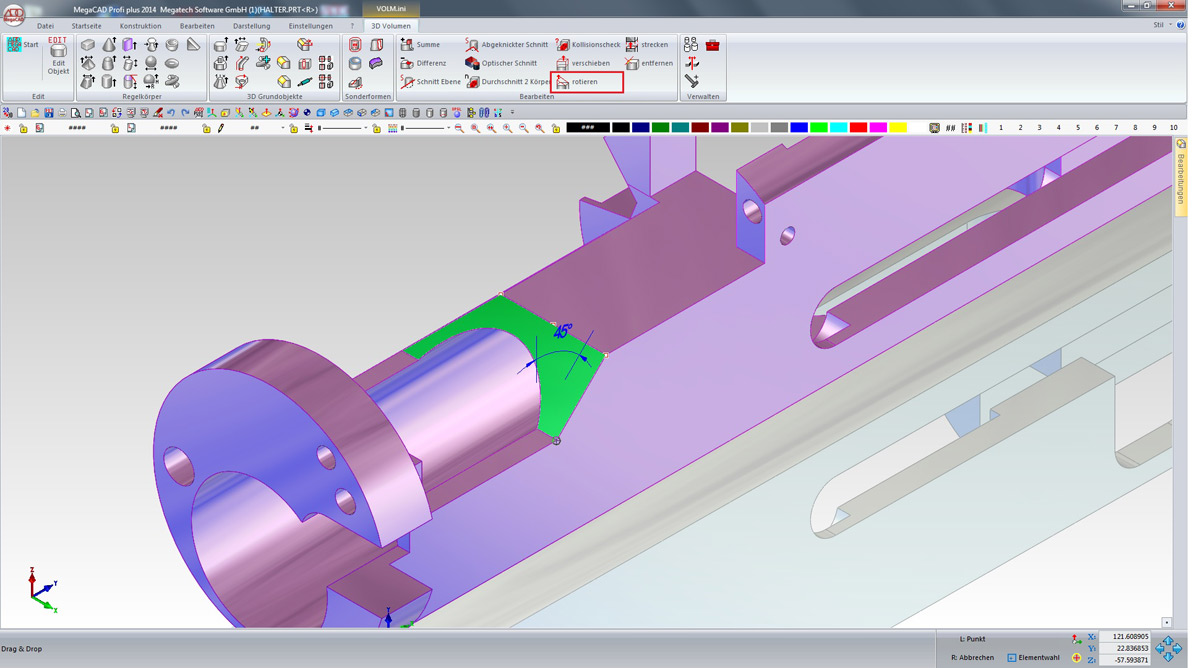

  • Entfernen von Radien sowie Taschen und Austragungen auch bei importieren Fremddaten ohne Featuretree
  • Strecken und Stauchen von Körpern
  • Nachträgliches Anbringen von Entformungsschrägen

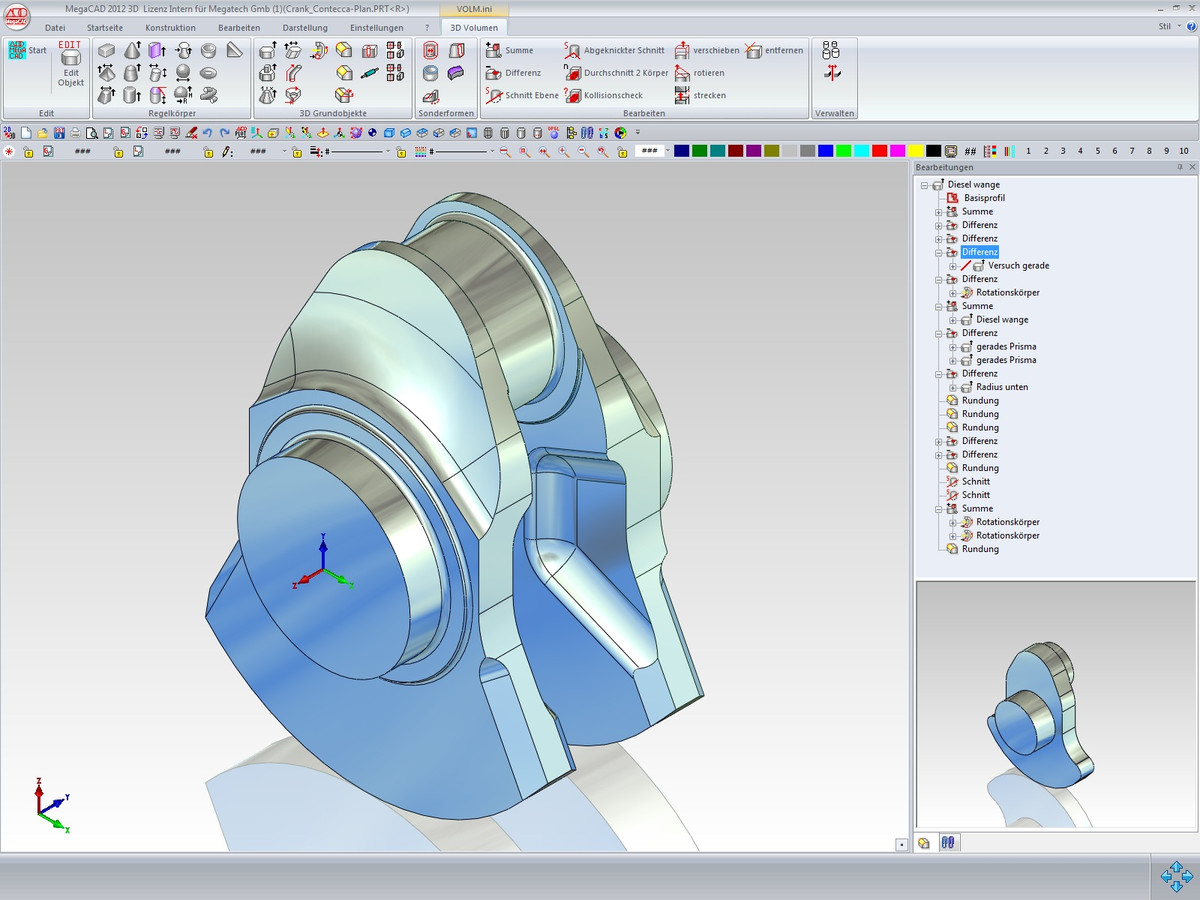

Leistung und komfortable Bedienung im Einklang
  • Eigenschaften und Abmessungen vorhandener Zeichnungselemente per Mausklick ändern
  • Drag & Drop: Elemente direkt verschieben und an Körpern automatisch ausrichten
  • Quick Edit: schnelle Änderungen über Info-Cursorfeld ohne Menüaufruf
  • Das Menü bietet immer die gerade benötigten Funktionen an
Durchgängiges Arbeiten im 2D- und 3D-Modus
  • Der Funktionsumfang von MegaCAD 2D ist komplett enthalten
  • Funktionale Einheit von 3D-Modell und 2D-Zeichnung
  • 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
  • Detaillierung der Ansichten für exakte Fertigungszeichnungen

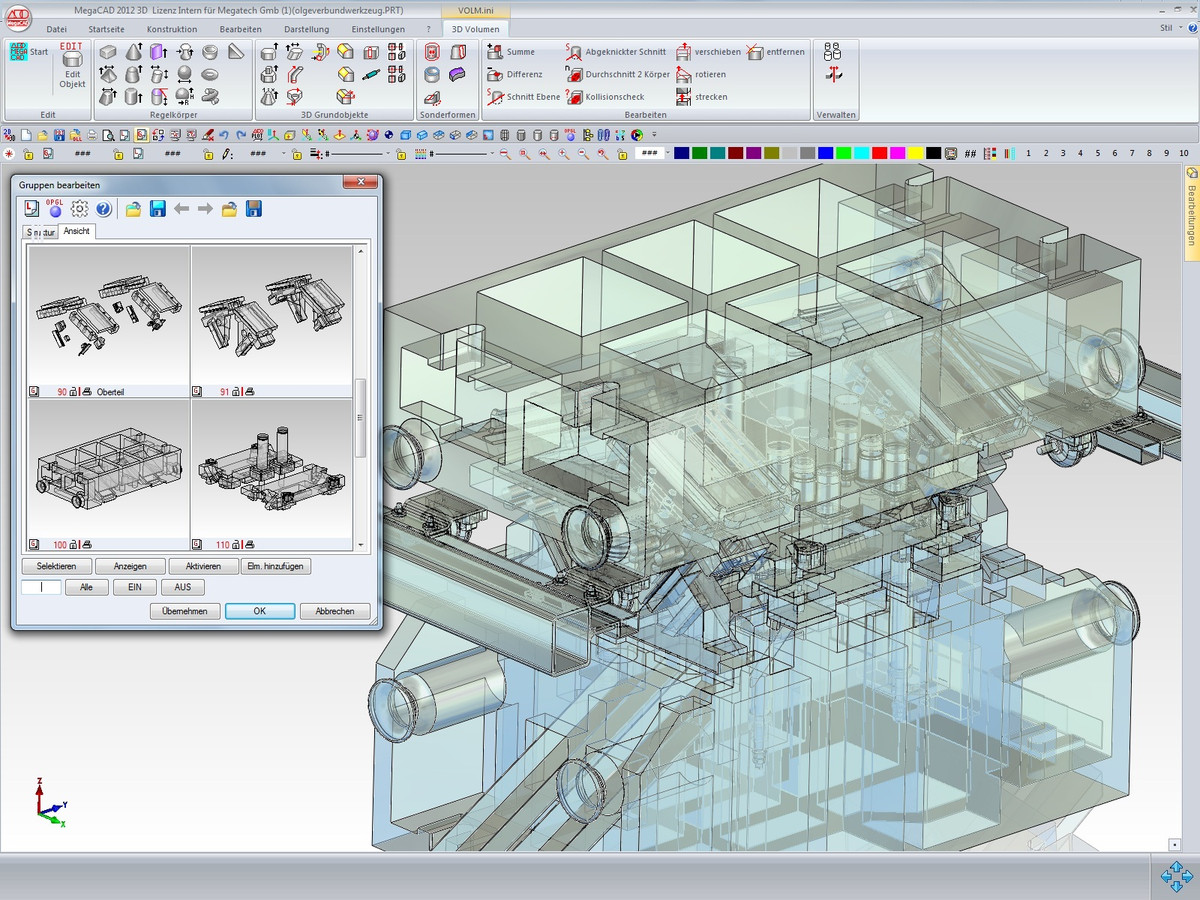

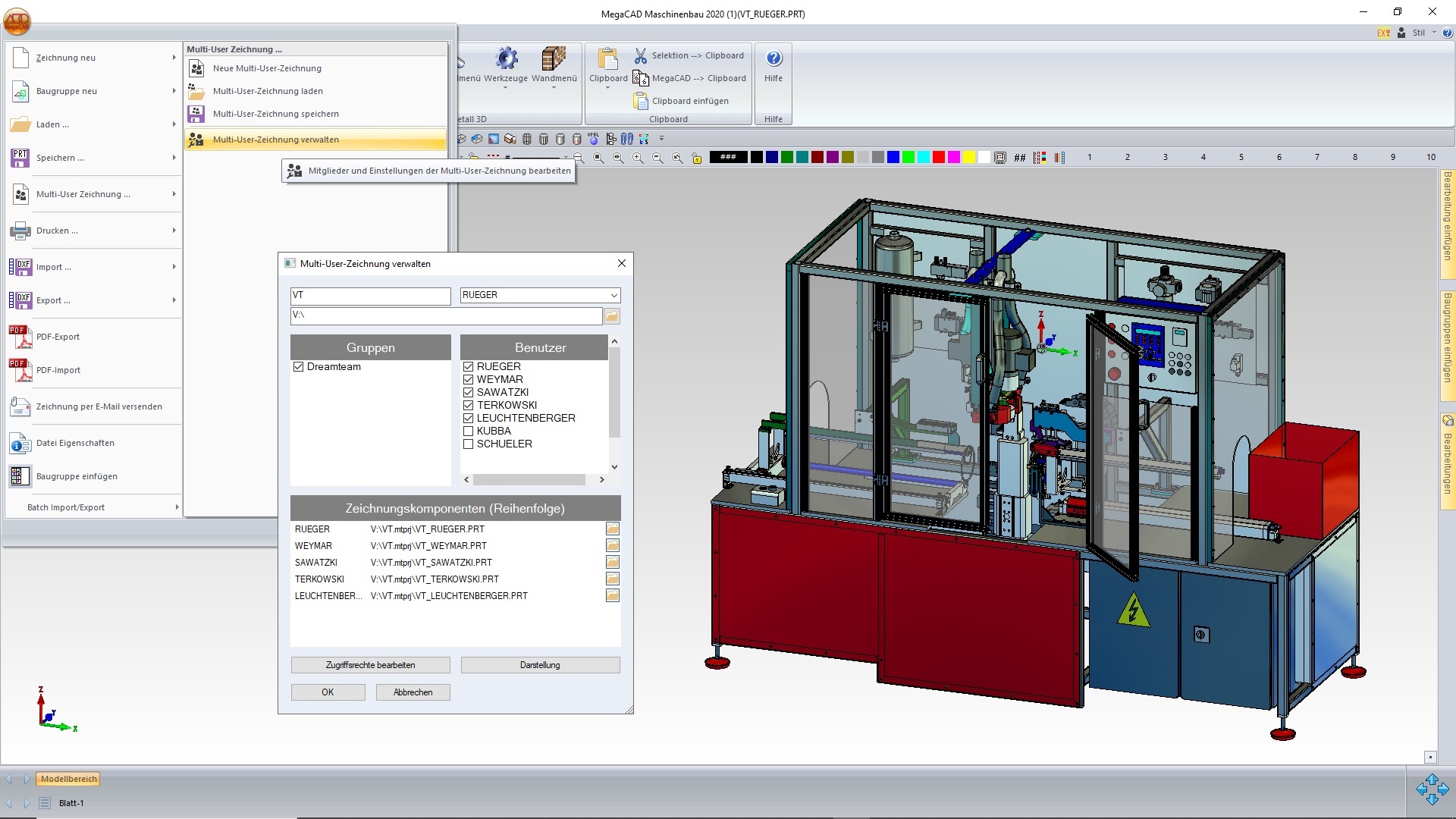

Konstruktion im Zusammenbau
  • Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen unterstützt durch die komfortable Layer-Verwaltung

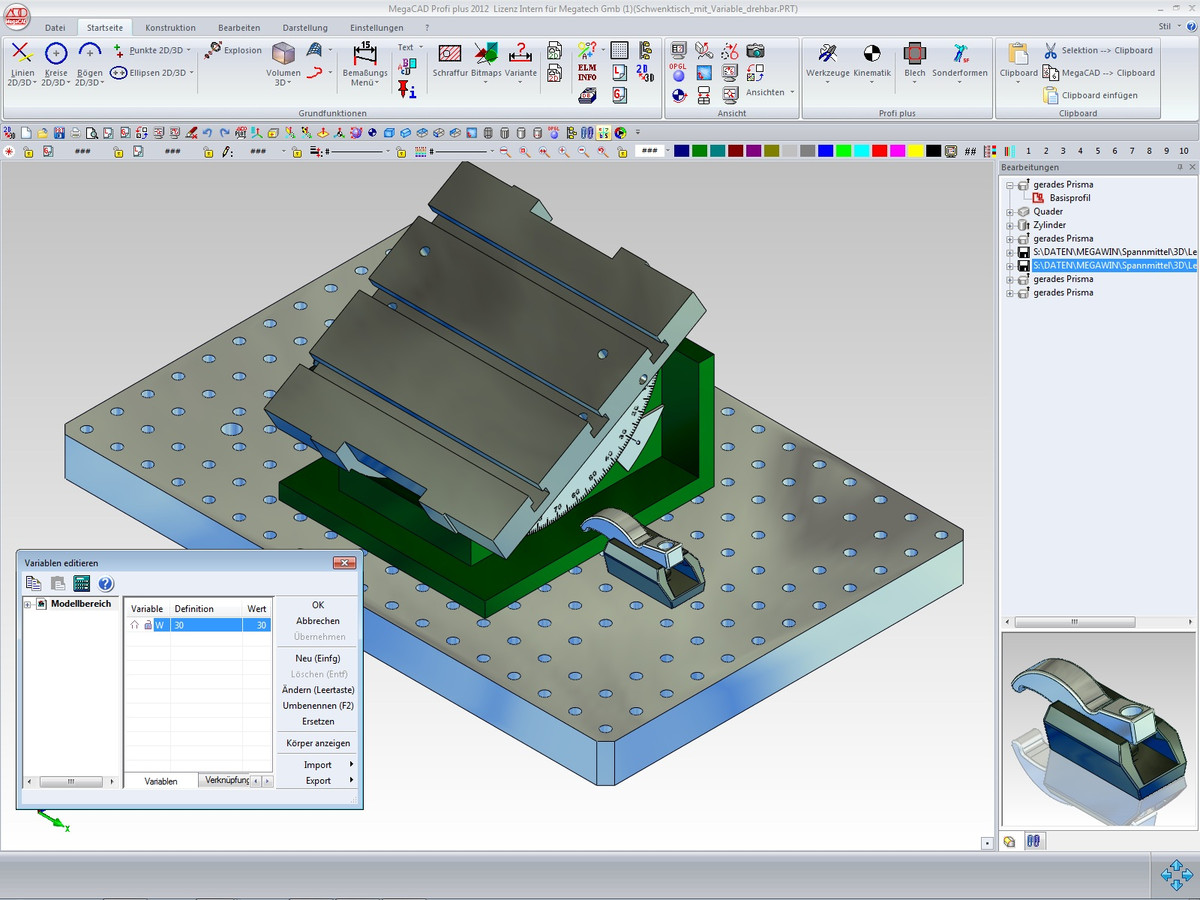

Verknüpfungen
  • Verschiedene Zustände (hier der Winkel) gespeichert in einem Modell mittels Verknüpfungen und Variablentabellen

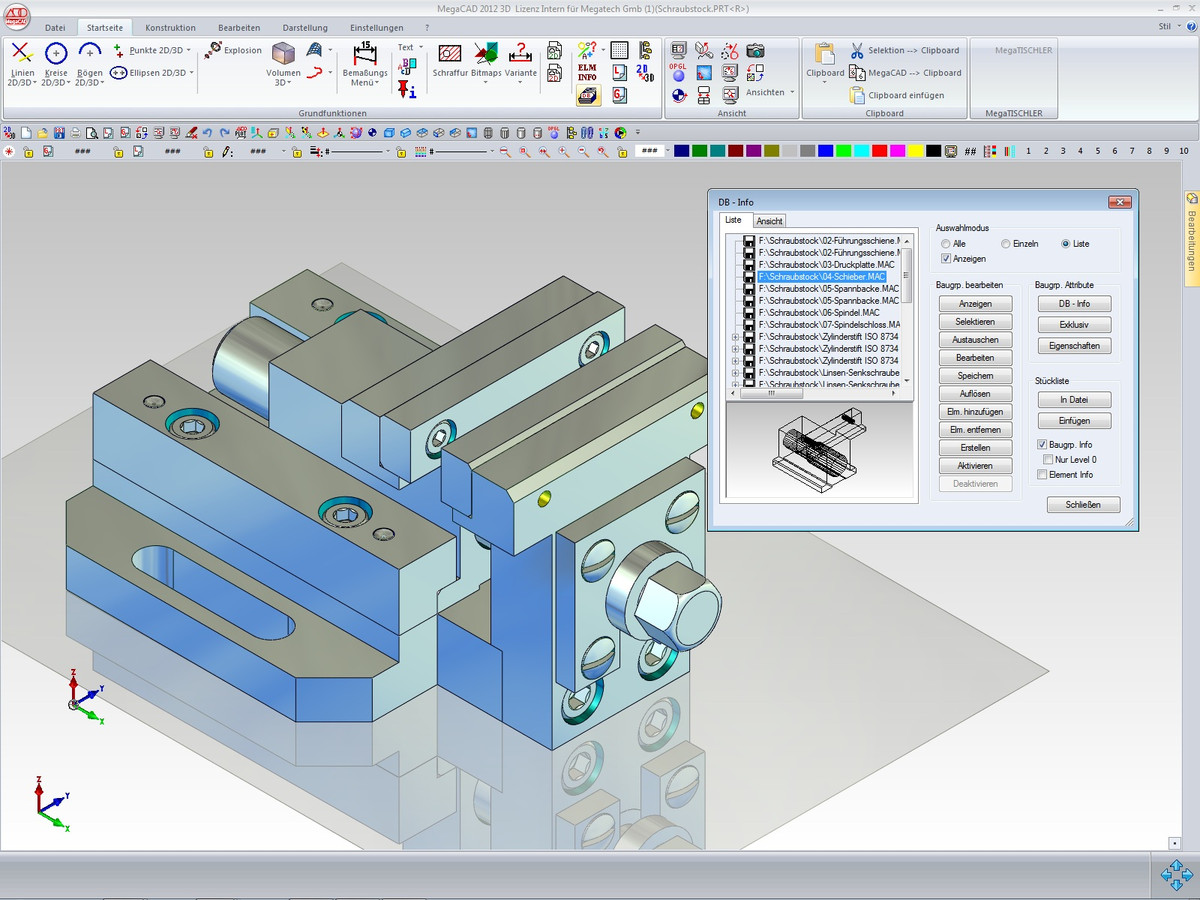

Plastische Darstellung
  • Fotorealistische Darstellungen mit selektiver Transparenz, Spiegelungen und Lichtbrechung
  • Material einem Körper zuordnen oder separat für jede einzelne Fläche
  • Raytracing * OpenGL-Darstellung mit Kanten hilft bei der Orientierung während der Konstruktion

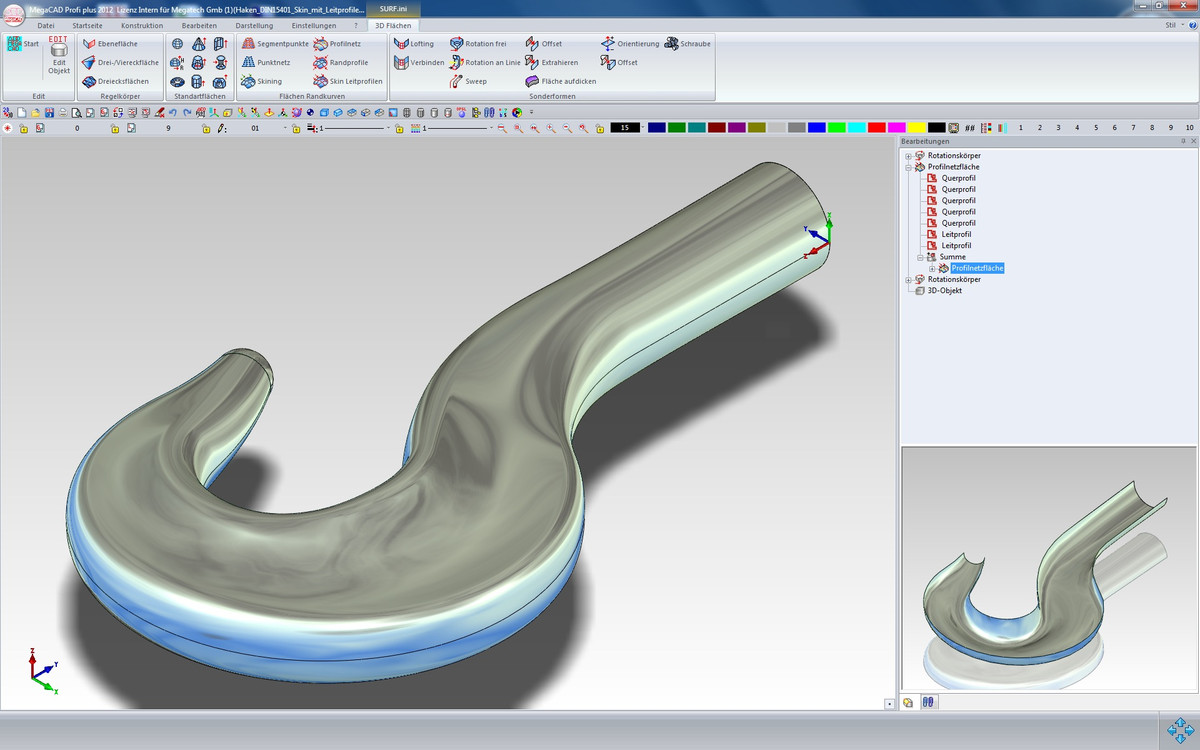

Flächenmodellierung

MegaCAD 3D bietet auch zahlreiche Funktionen um Freiformflächen zu modellieren.

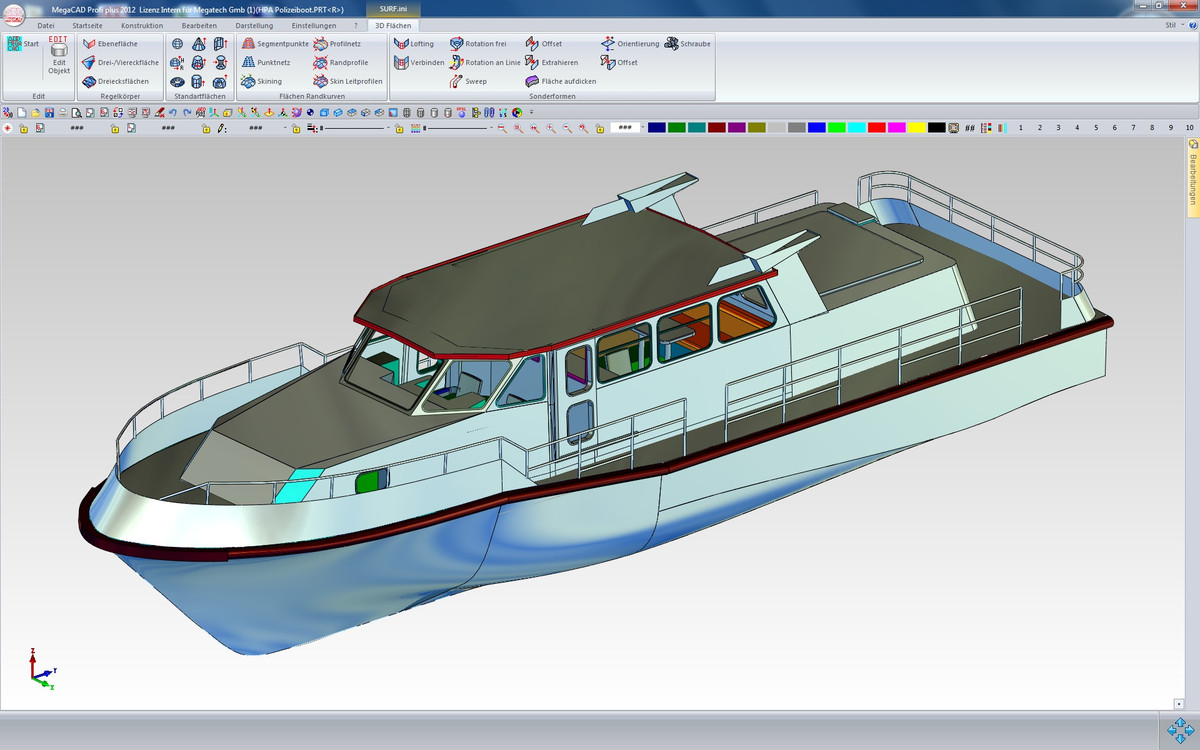

Hybridkonstruktion mit MegaCAD 3D

Regelkörper werden perfekt durch Freiformflächen ergänzt.

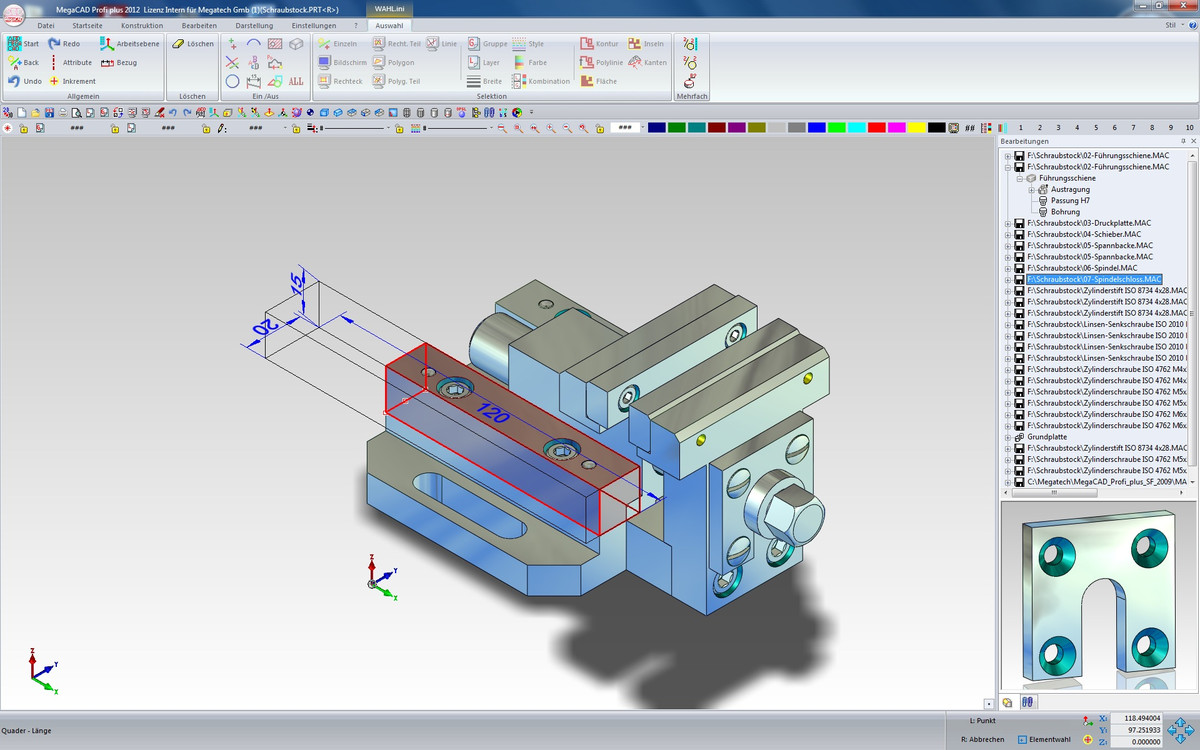

3D-Direkteingabe

Regelkörper werden direkt, d. h. auch ohne 2D-Skizze, generiert und per Mausklick modifiziert, auch Bohrungen und Rundungen können so ohne Umwege über Menüs geändert werden.

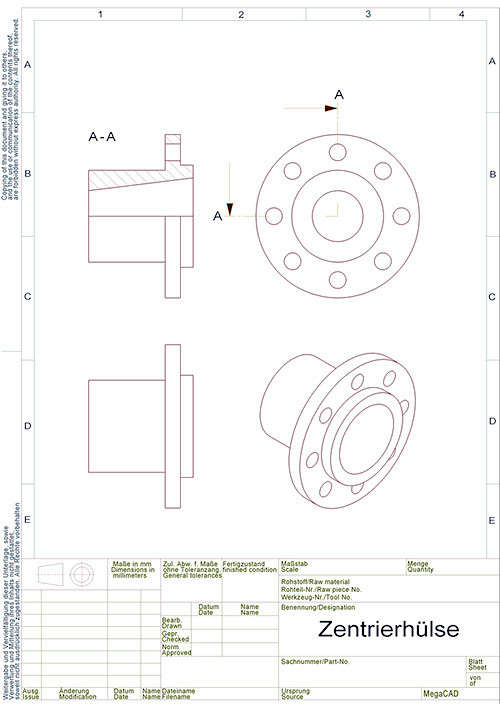

Ableitungen

Assoziative 2D-Ansichten folgen jeder Änderung der 3D-Geometrie, weitere Ansichten und Schnitte werden direkt in der 2D-Zeichnung berechnet.

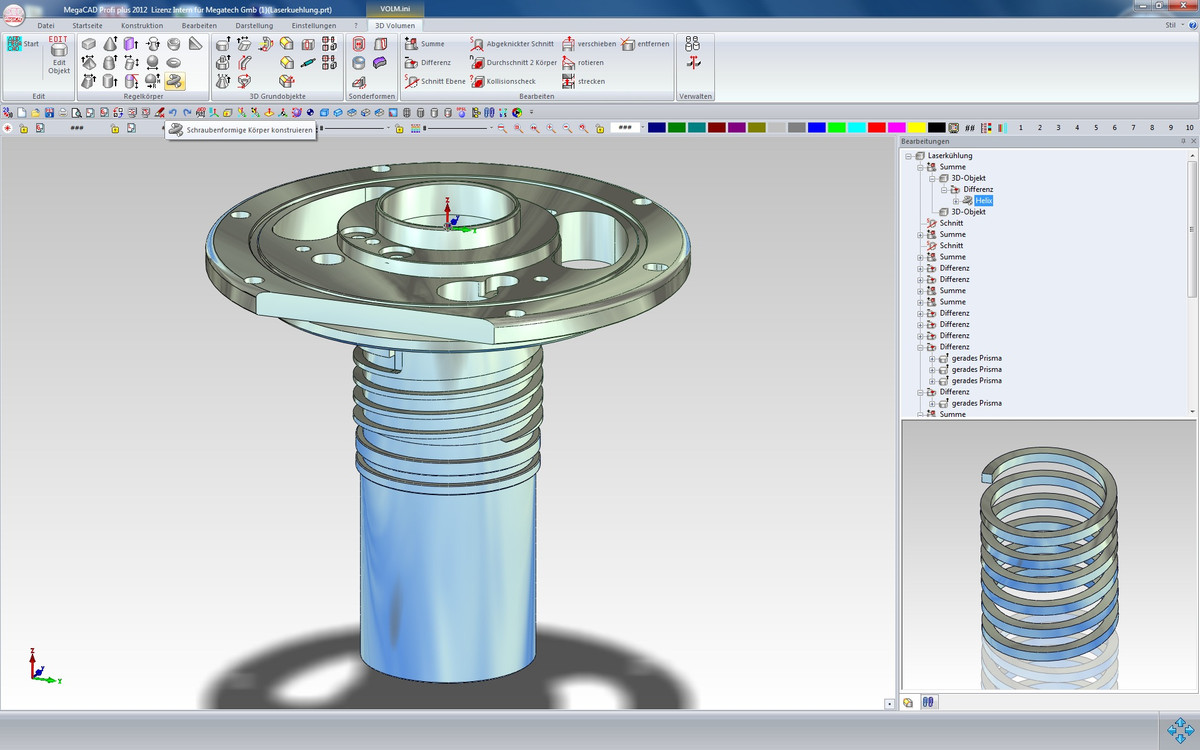

Featuretree

Die Baumstruktur ermöglicht das Springen in der Konstruktionshistorie, um an jeder Stelle einzugreifen, der graphische Konstruktionsmanager zeigt die Entstehung des Modells im Zeitraffer.

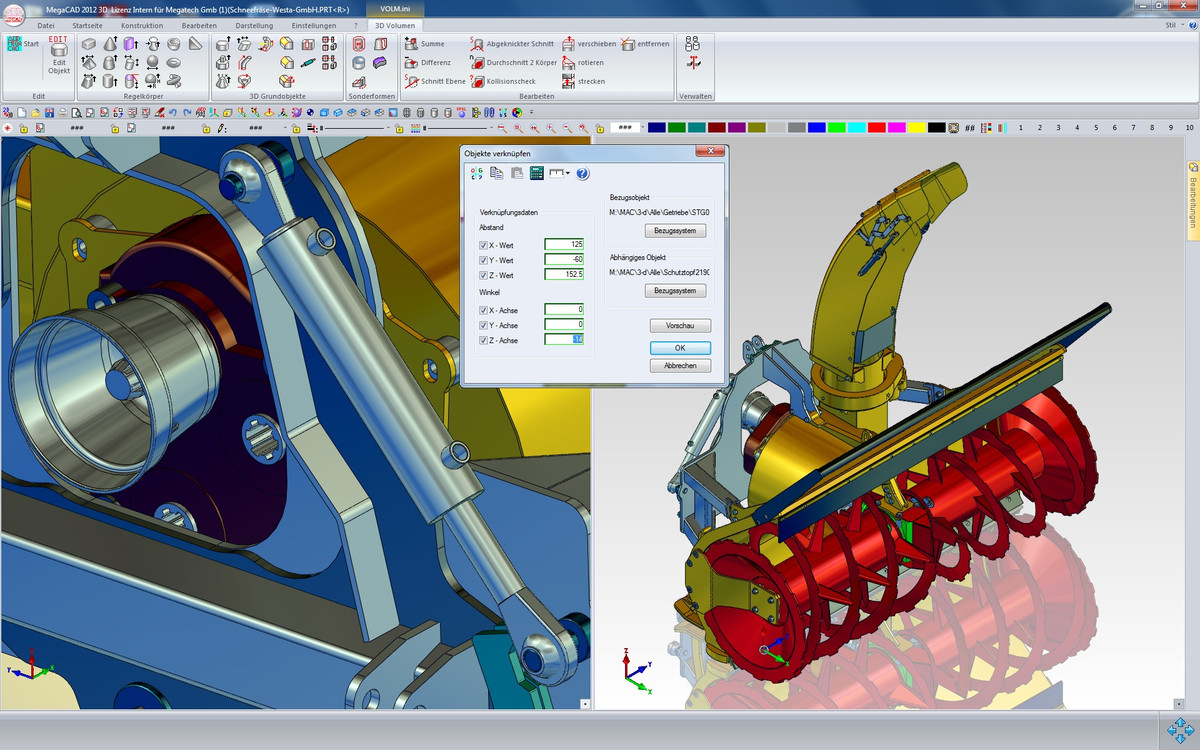

Assembly

Einzelne Bauteile zueinander in Beziehung setzen.
Beliebige 3D-Elemente können miteinander verknüpft und mit sechs Freiheitsgraden räumlich zueinander in Beziehung gesetzt werden.

3D-Generator

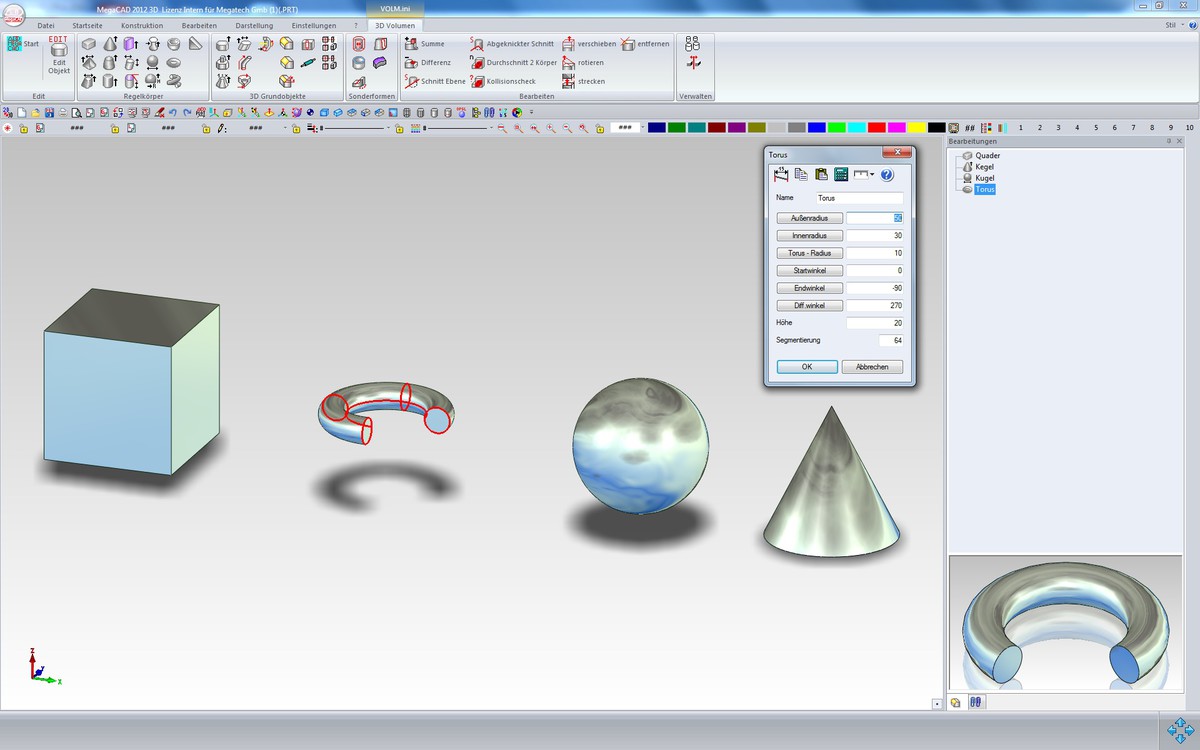

Regelkörper (Quader, Zylinder, Kugel, Kegel) und deren Mantelflächen werden direkt erzeugt.

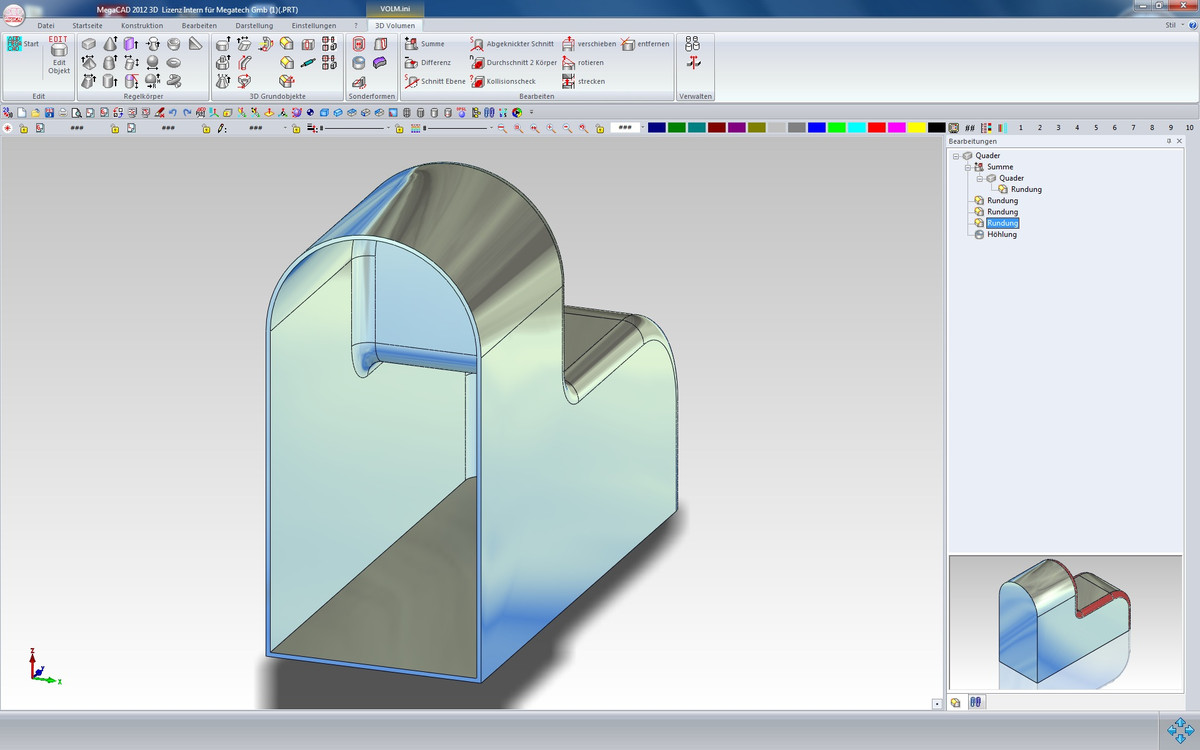

Shelling

Vollkörper automatisch in dünnwandige Gehäuse umwandeln.

Biegewerkzeug

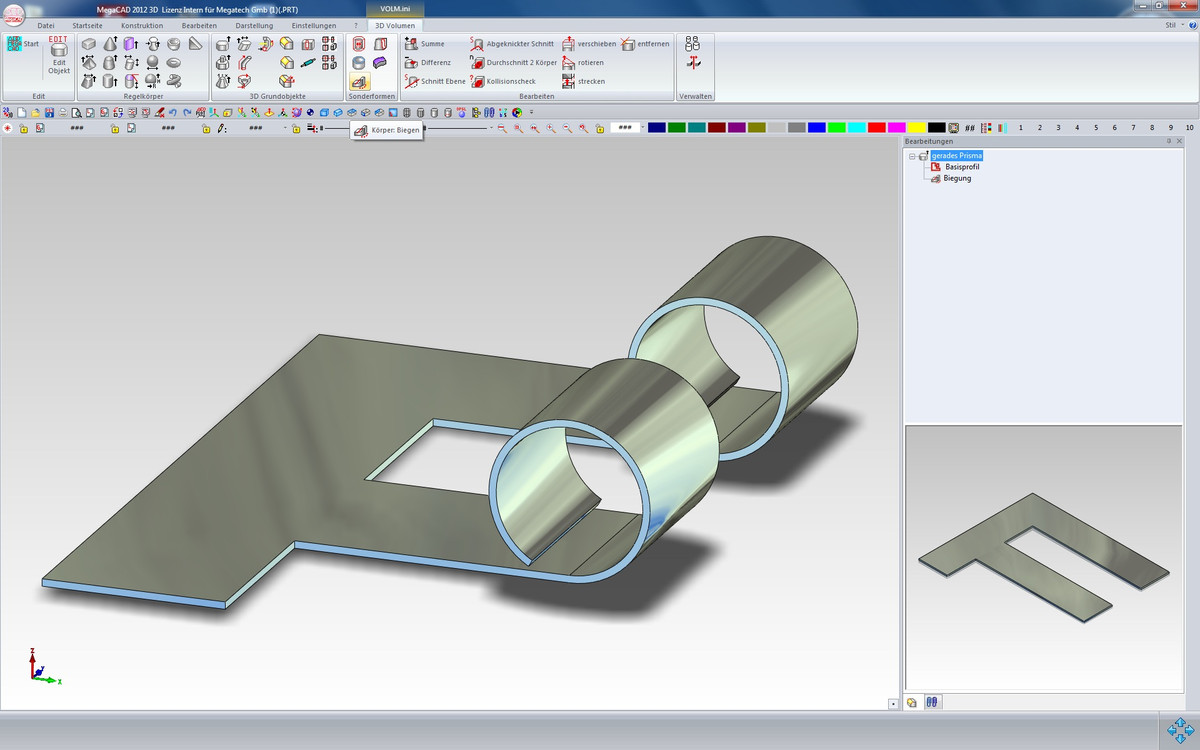

Beliebige 3D-Bauteile mit virtuellem Biegewerk ganz oder partiell verformen.

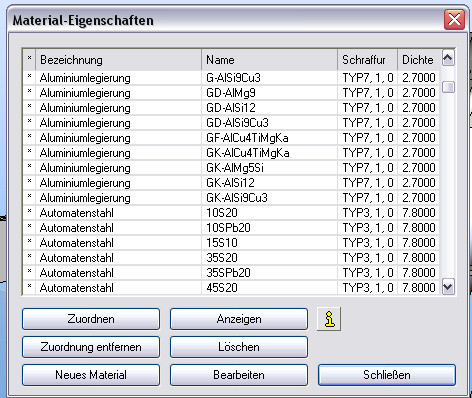

Materialeigenschaften zuordnen

Schwerpunkt Körper/Massen Trägheitsmoment berechnen; Stücklistenauswertung Material

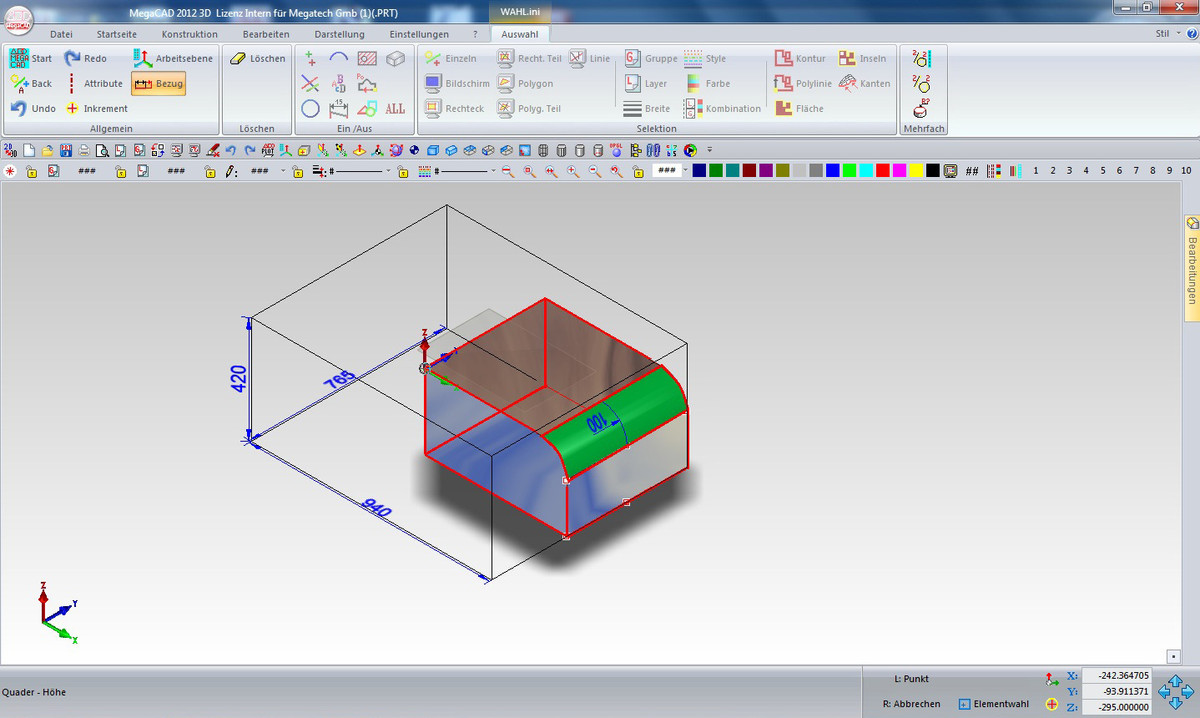

Pick & Edit

Direktes Ändern von Abmessungen an 3D-Objekten (Länge, Fasen Rundungen) über Maßeingabe oder direktes dynamisches Ziehen.

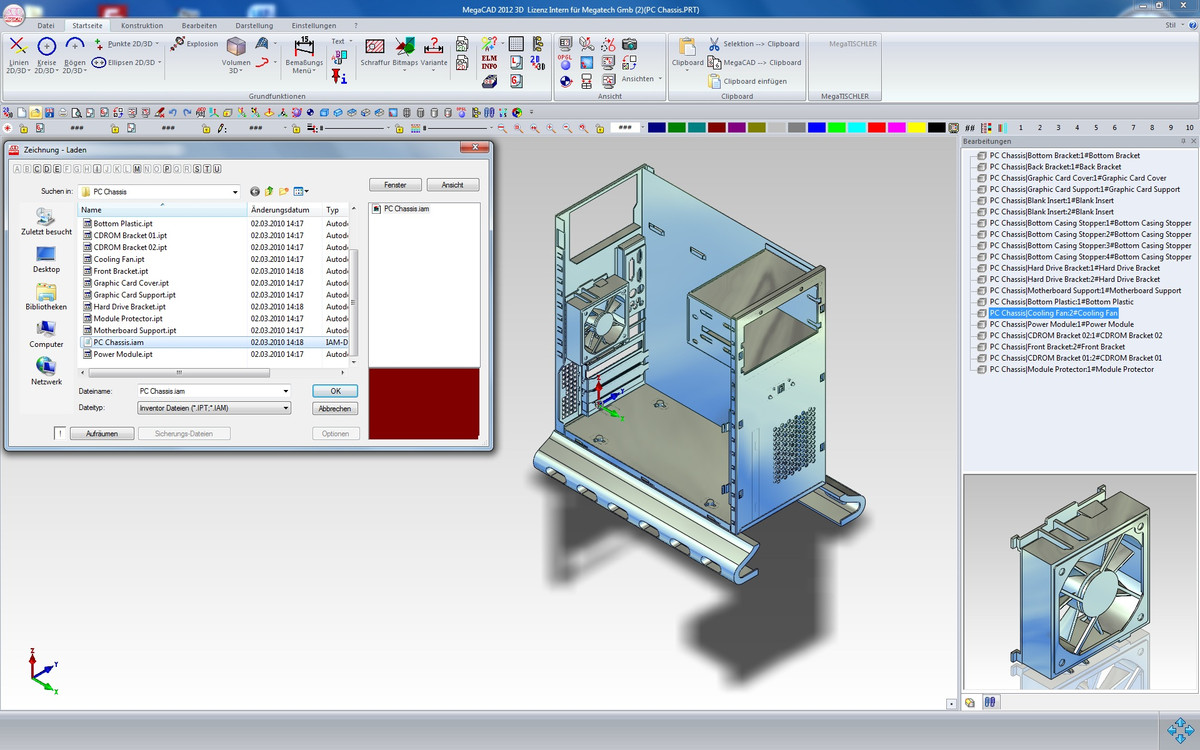

Verfügbare Schnittstellen

DWG 2D/3D, DXF 2D/3D, IGES 2D/3D, SAT (ACIS), STEP, STL, VDA-FS, CATIA 4, CATIA 5, Inventor, ProE

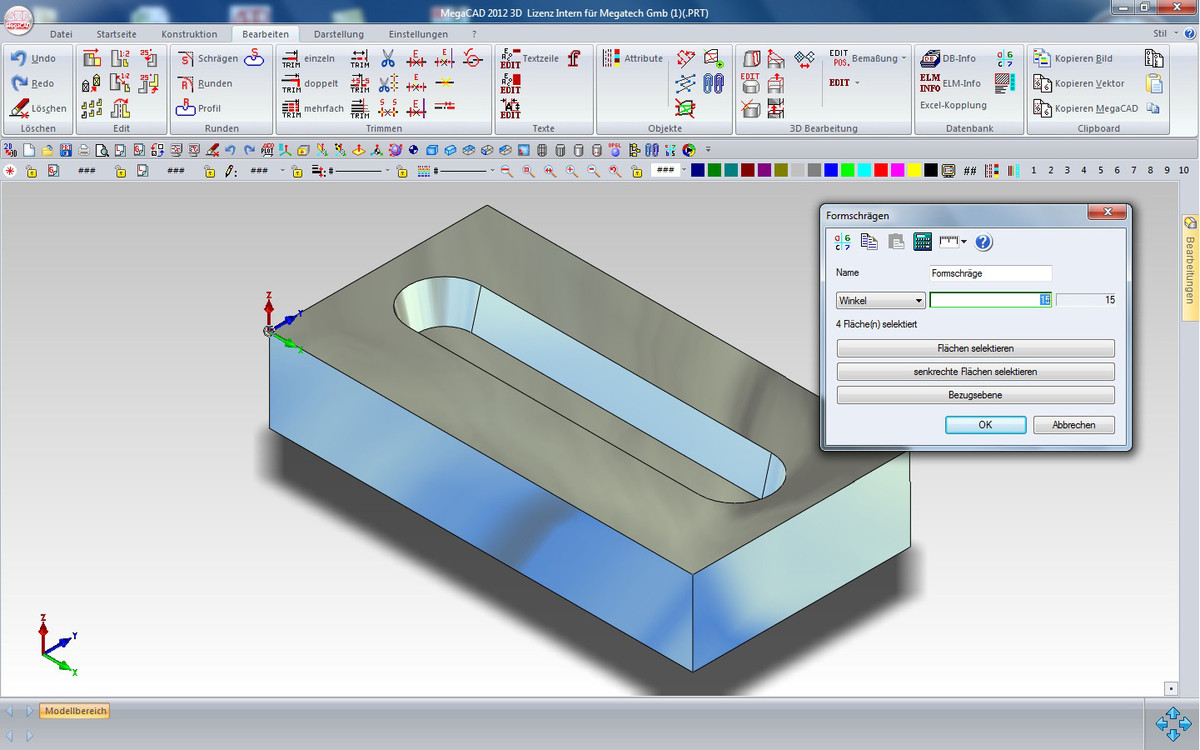

Entformungsschrägen

Jede Seitenfläche auch nachträglich mit einem individuellen Winkel abschrägen.

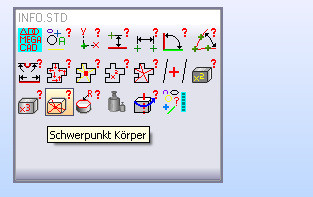

Informationszentrum

Anschlussmaße, Trägheitsmomente, gemeinsamer Schwerpunkt von Baugruppen.

Die 4-dimensionale Freiheit

Direktes Modellieren, wahlweise parametrisches Modellieren (auch nur teilweise oder auch nachträglich sinnvolle Teilbereiche parametrisierbar), featurebasiertes Modellieren, skizzenbasiertes Modellieren

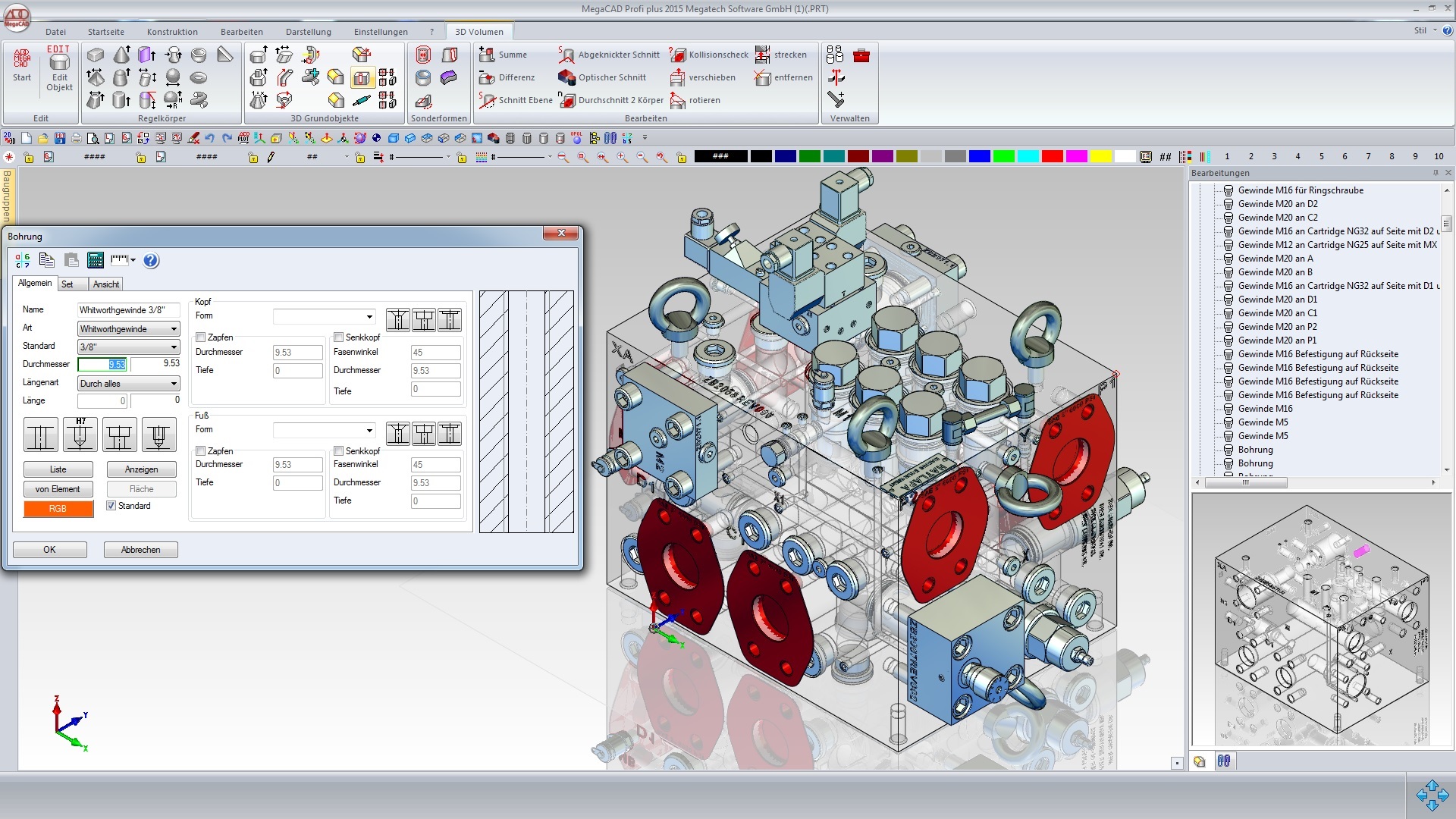

3D-Bohrungen und Gewinde

Die Gewindedatenbank enthält zahlreiche Datensätze und ermöglicht individuelle Anpassungen der Bezeichnungen, z. B. für Withworth / Rohr Gewinde.

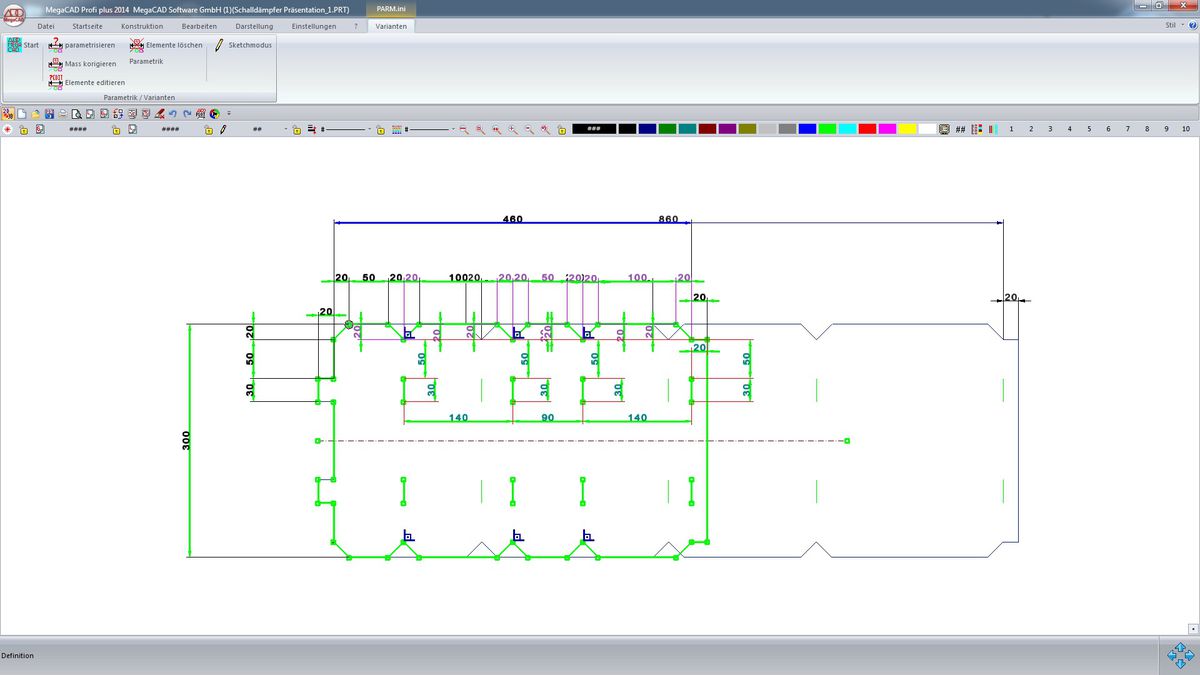

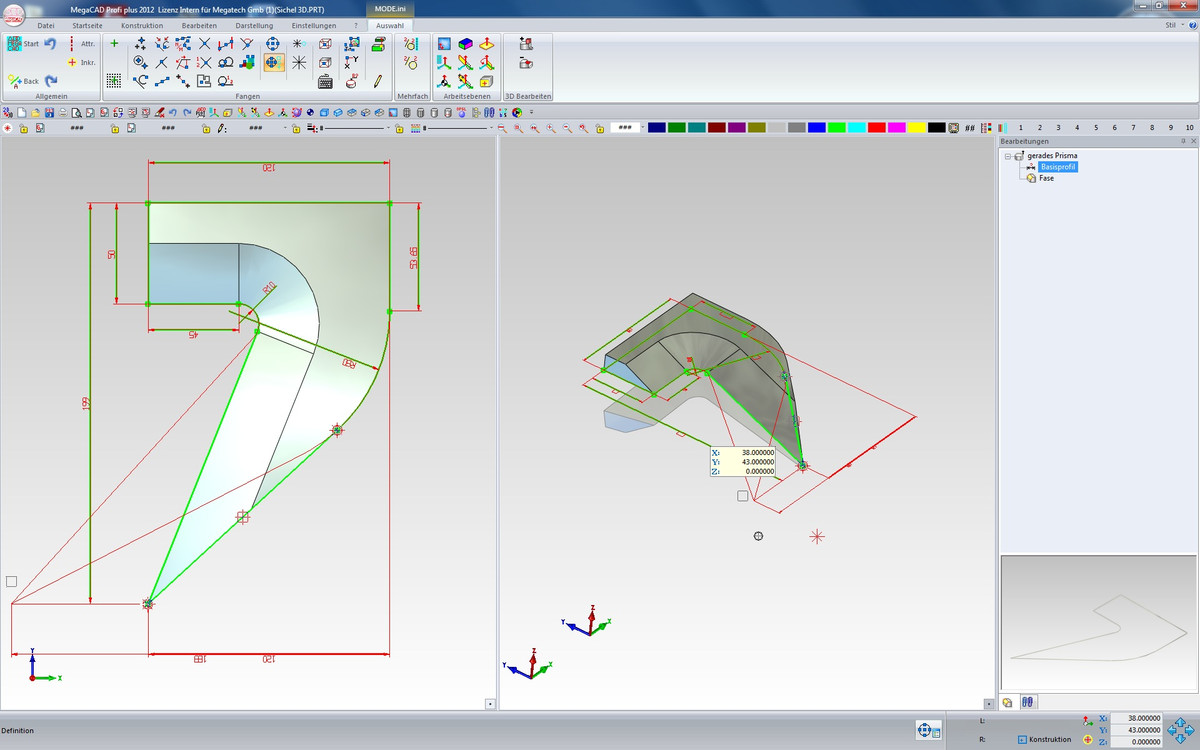

Parametrik

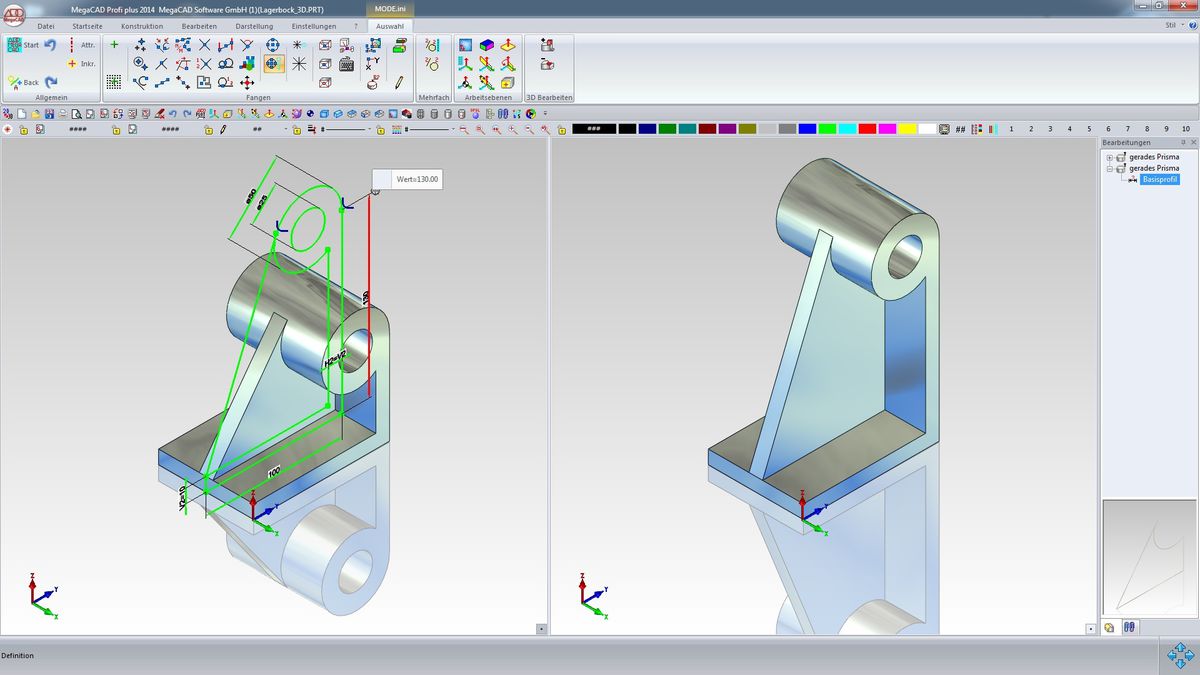

Verknüpfung von 2D-Parametrik und 3D-Variablen. Eine 2D-Zeichnung kann ganz oder nur teilweise parametrisiert werden.

Folgende Produkte sind bereits enthalten
