MegaCAD Metall 3D

Ob Vordächer, Vorstellbalkone oder Türen/Tore in Stahl, Aluminium und Edelstahl: Noch nie war 3D-Konstruieren so einfach. Mit MegaCAD Metall 3D haben Sie genau die Tools, die Sie in der Praxis brauchen. Genauso mühelos entwerfen Sie z. B. Treppenwangen und Stufen. Auch der Rohrschlosser erhält extrem praktische Werkzeuge für seine tägliche Arbeit.

Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.

Cookie Einstellungen bearbeiten
MegaCAD Metall 3D

MegaCAD Metall 3D

Die Zukunft der CAD-Modellierung.

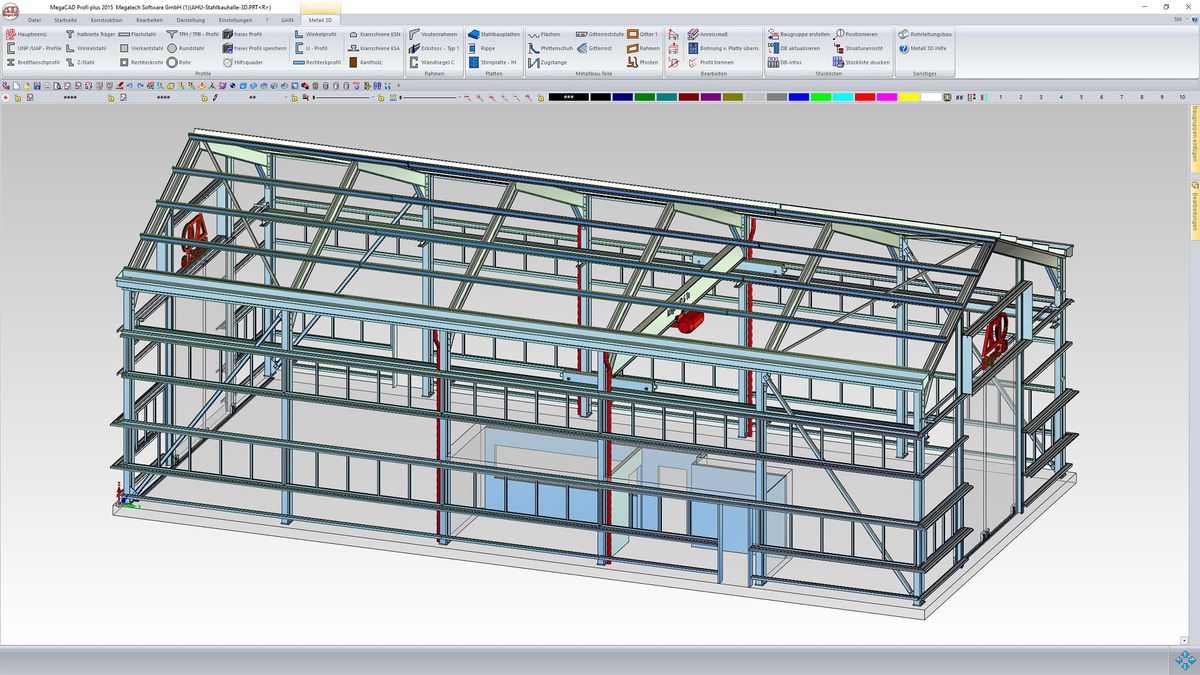

Ob Vordächer, Vorstellbalkone oder Türen/Tore in Stahl, Aluminium und Edelstahl: Noch nie war 3D-Konstruieren so einfach. Mit MegaCAD Metall 3D haben Sie genau die Tools auf dem Rechner, die Sie in der Praxis brauchen. Genauso mühelos entwerfen Sie z. B. Treppenwangen und Treppenstufen. Und auch der Rohrschlosser erhält mit der Software extrem praktische Werkzeuge für seine tägliche Arbeit.

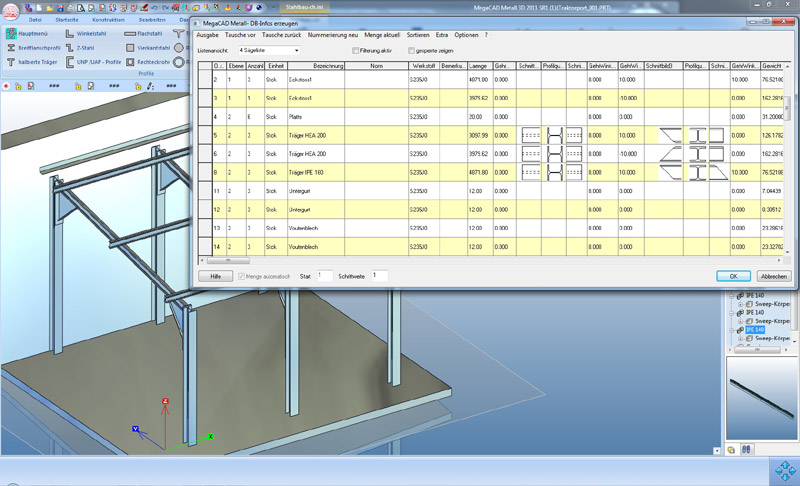

Das Highlight: Bei der Bearbeitung bestehender Bauteile wird die Stückliste (Gewicht, Länge und Gehrungswinkel) erstellt und automatisch aktualisiert. So beschleunigt sich der Konstruktionsprozess noch einmal erheblich, und alle notwendigen Mengenangaben für eine exakte Kalkulation sind auf Knopfdruck verfügbar.

Hard- und Softwareempfehlung für MegaCAD 2024

MegaCAD ist für Windows 10 und Windows 11 geeignet und steht nur in der 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.

Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.

Prozessoren, Arbeitsspeicher und Grafikkarten

Basisausstattung Standardausstattung gehobene Ausstattung
Prozessor AMD Ryzen 3 2400G/Intel Core i3-8300 AMD Ryzen 5 2600X/Intel Core i5-8600K AMD Ryzen 7 2700X/Intel Core i7-8700K
Arbeitsspeicher
Festplatte
**
4 GB RAM
1 TB HDD
4 – 8 GB RAM
256 GB SSD / 1 TB HDD
8 – 16 GB RAM
512 GB SSD / 2 TB HDD
Grafikkarte AMD Radeon Pro WX 4100/NVIDIA Quadro P400 AMD Radeon Pro WX 5100/NVIDIA Quadro P60 AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000

Aufgrund dass sich PC- Komponenten schnell ändern, gelten die vorgeschlagenen Komponenten als Beispiele für Referenzwerte und nicht als gezielte Kaufempfehlung.
*MegaCAD 3D profitiert von 4 / 8 Kern CPUs, da die Berechnung der 2D-Ansichten in 2D-Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann. ** Hinweis: Auch dann, wenn MegaCAD auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.

Notebooks

Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2024 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2024 ausreicht. Wir raten für den Einsatz von MegaCAD 2024 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).

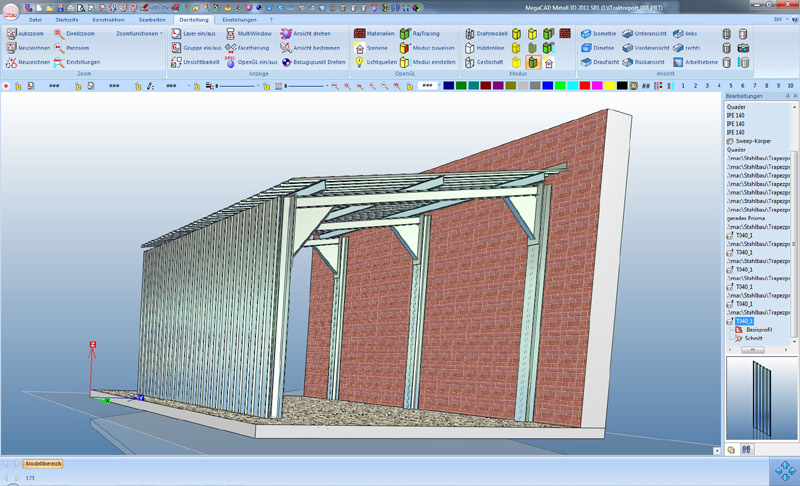

OpenGL

MegaCAD 2024 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2024 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.

Displays (Monitore)

Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10/11 kann MegaCAD 2024 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2024 sinnvoll nutzen zu können.

Eingabegeräte

Für den Einsatz von MegaCAD 2024 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2024 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.

Windows Remote Desktop

Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.

Stand Dezember 2023.

Datenblatt als PDF herunterladen

Schnittstellen

DWG/DXF (2D+3D) Import und Export (ACAD 12 bis 2024 / Natives Dateiformat 2018)
MDT Proxi-Elemente
Körper (eingebettete SAT Dateien)
Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD Versionen)
Modell- und Layoutbereiche
ACIS 2022
SAT/SAB/ASAT*/ASAB*
Import und Export von Körpern, Flächen und 3D Splines.
VRML Export im Format 1.0 (nur Geometrie )
WMF Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps)
BMP Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.)
HPGL Import und Export im Format 1.0
CDL (2D+3D) Export und Import von Geometriedaten als ASCII Datei.
Microsoft Access Export und Import von 2D-Zeichnungen als MDB (Access) Datei.

*Über ASAT/ASAB können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.

Datenblatt als PDF herunterladen

Weitere MegaCAD Metall 3D Funktionen
mehr

Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 3D noch besser machen.

  • Anschlüsse nach DASt:
    • T-Profile/Rippen
    • Typisierte Stirnplatte (IH/IS) nach DASt
    • Winkelverbinder (IW)
  • Stücklisten:
    • Gleiche Teile werden in einer Mengen-Stückliste ausgewiesen. Damit gelingt das Erstellen von Montageanleitungen im Handumdrehen.
  • Balkon und Treppengeländer:
    • Diverse Pfosten für Balkon- und Treppengeländer
    • Rahmen/Gitter/Rohre
    • Quadrat und Rechteckrohre

MegaCADemy

Vorteile auf einen Blick
mehr

3D-CAD für das Metall- und Schlosserhandwerk

  • 3D-Modellierer und 2D-Programm in einem
  • Automatische Erstellung von 3D-Stahl-Profilen
  • Volle 2D-/3D-Durchgängigkeit
  • Automatische Ermittlung des Gewichts und der Länge der Profile
  • Automatische Berechnung der Gehrungswinkel in zwei Ebenen
  • Automatische Aktualisierung der Stückliste
  • Fotorealistische Entwurfsdarstellung für überzeugende Angebote
  • Normgerechte Konstruktion nach DIN
  • Reibungslose Integration in bestehende Geschäftsabläufe
Profilgenerator
mehr
  • Automatische Erstellung von 3D-Profilen
  • Biegesteifer Eckstoß
  • Windverbände inkl. Spannschloss
  • Pfetten mit Pfettenschuhen
  • Pfettenstoß nach DASt
  • Funktionale Einheit von 3D-Modell und 2D-Zeichnung
  • 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
  • Detaillierung der Ansichten für exakte Fertigungszeichnungen
Weitere MegaCAD Metall 3D Funktionen
Bereit für CADENAS

Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.

Teiledatenbank der Firmen Triebenbacher und KDM

Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr

Werkzeugkasten

Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.

Photolabor

Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.

Excelkopplung

Übergeben Sie alle in der Zeichnung enthaltenen (Stücklisten-)Informationen direkt an Microsoft Excel 97, 2000 oder XP.

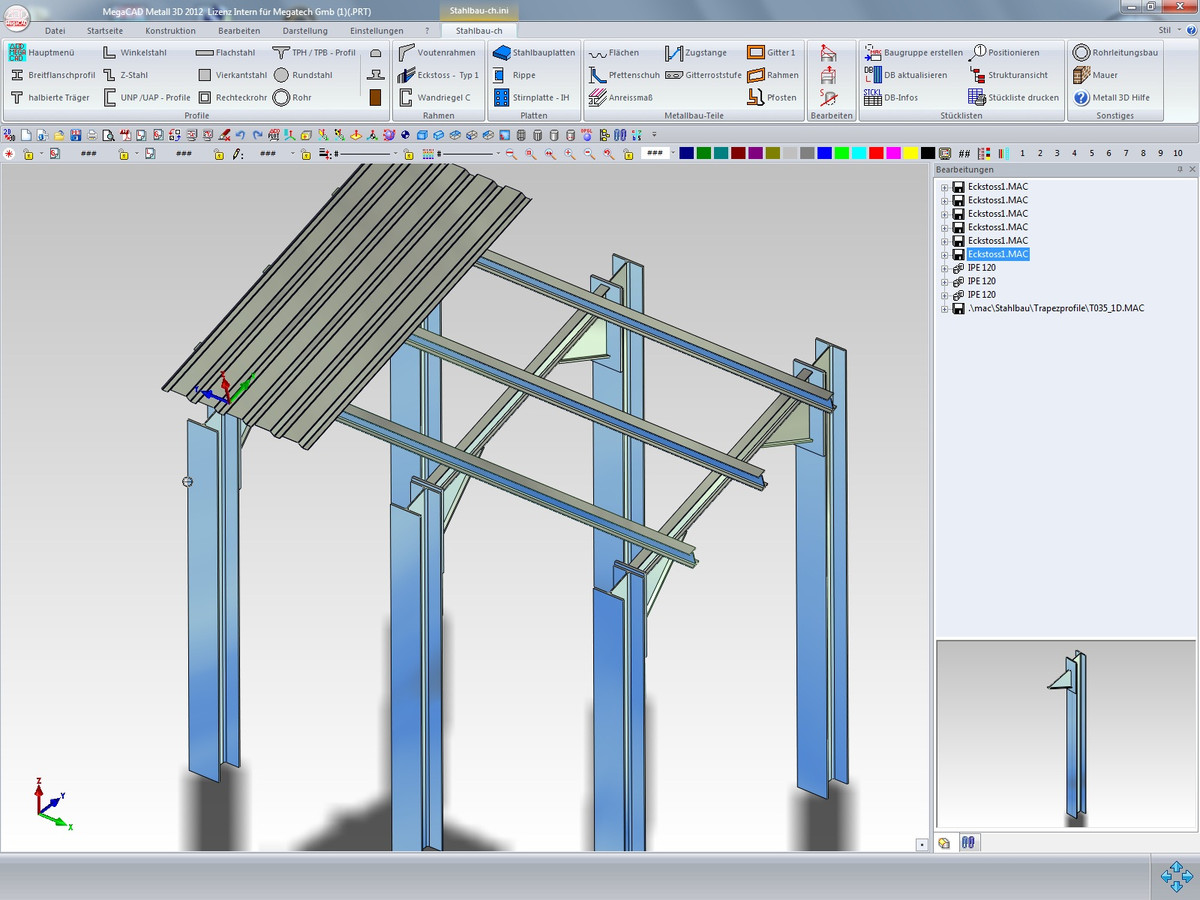

Anschlüsse nach DASt
  • T-Profile
  • Rippen
  • Typisierte Stirnplatten (IH/IS) nach DASt
  • Winkelverbinder (IW)

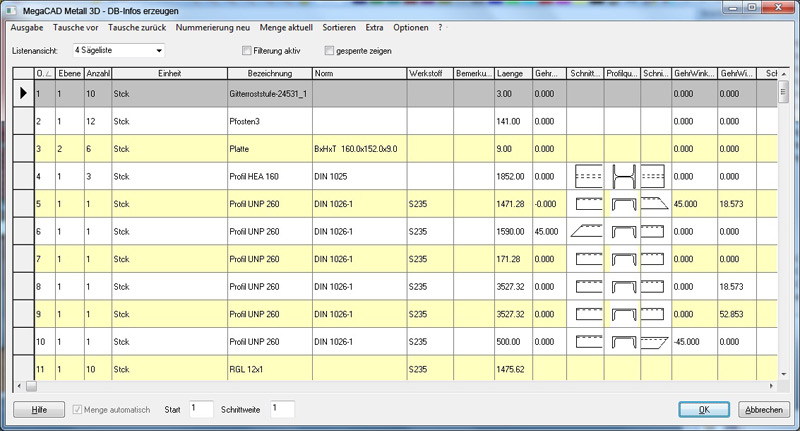

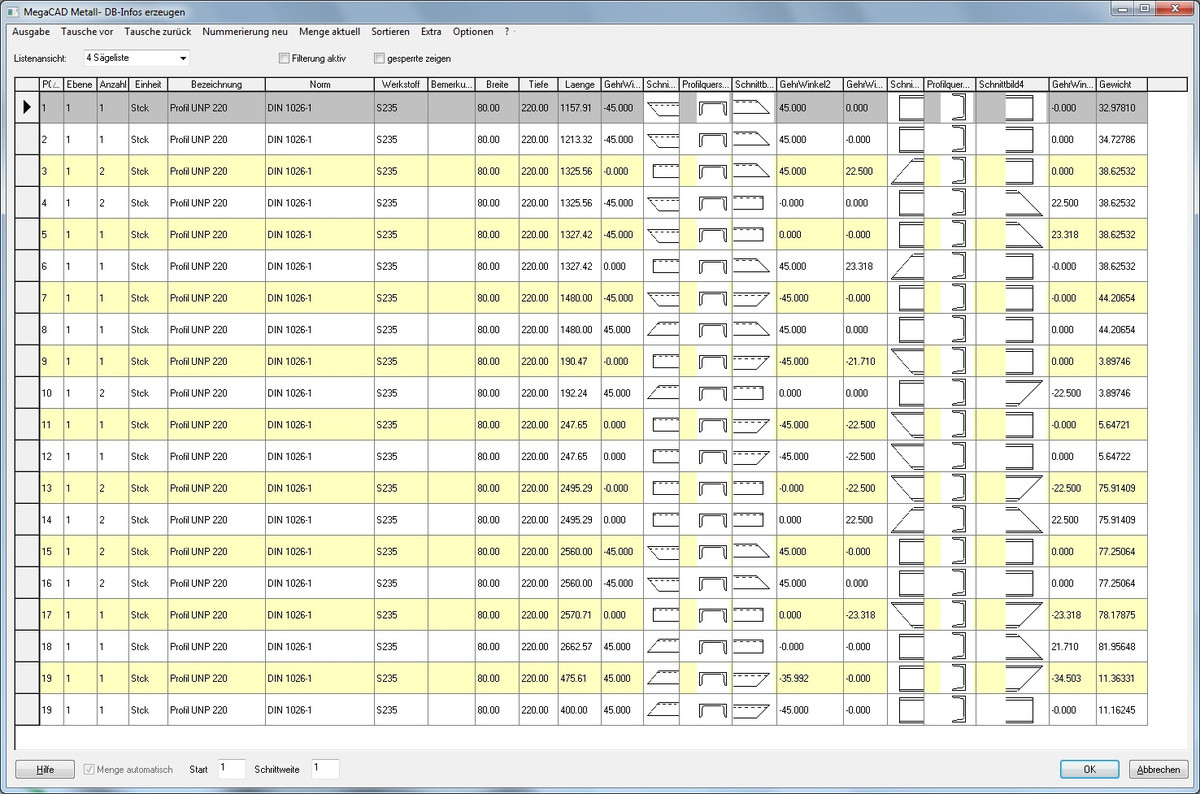

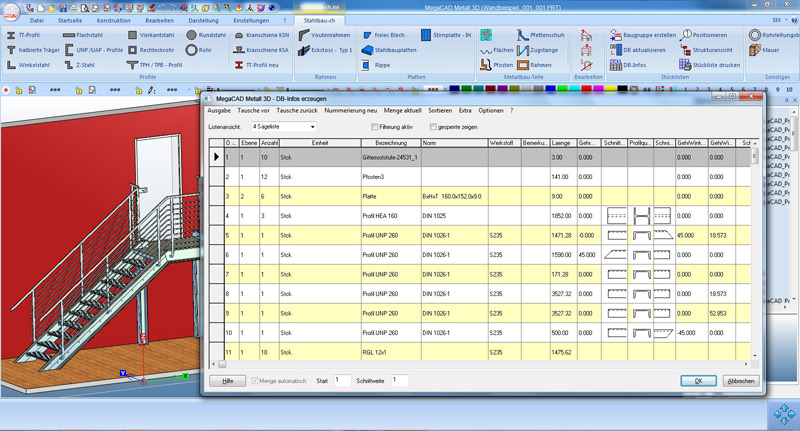

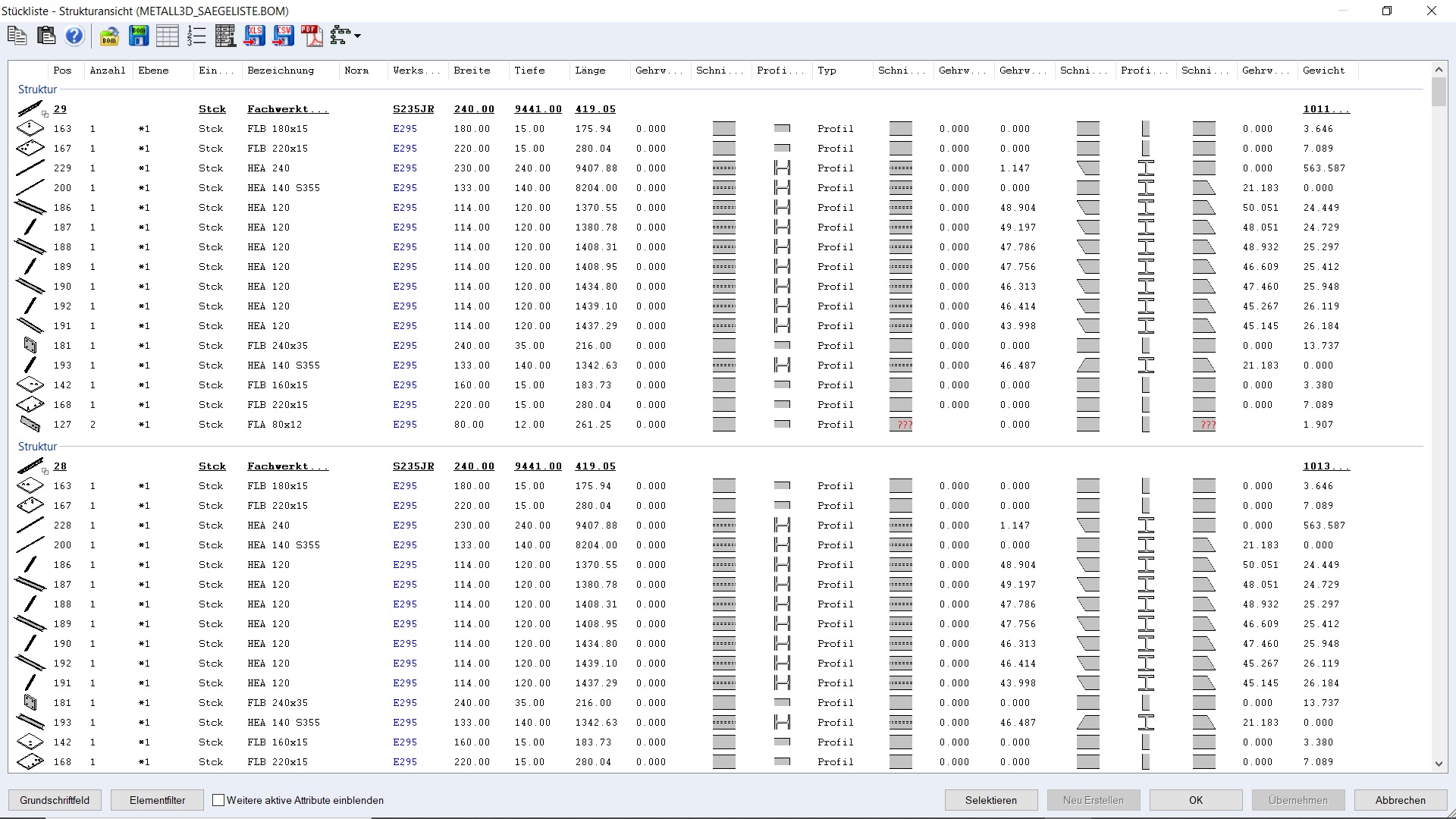

Mengen- oder Strukturstücklisten

Gleiche Teile können im Ganzen ausgewiesen oder einzelnen Baugruppen zugeordnet werden.
Damit gelingt das Erstellen von Packlisten oder Montageanleitungen im Handumdrehen.

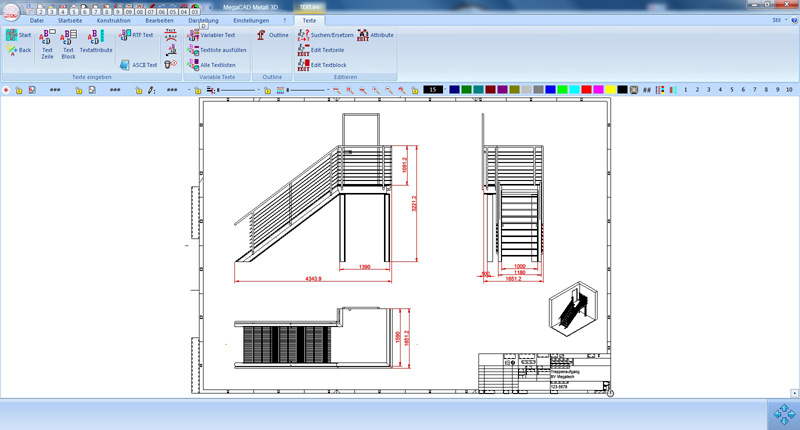

Durchgängiges Arbeiten in 3D und 2D
  • Funktionale Einheit von 3D-Modell und 2D-Zeichnung
  • 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
  • Detaillierung der Ansichten für exakte Fertigungszeichnungen

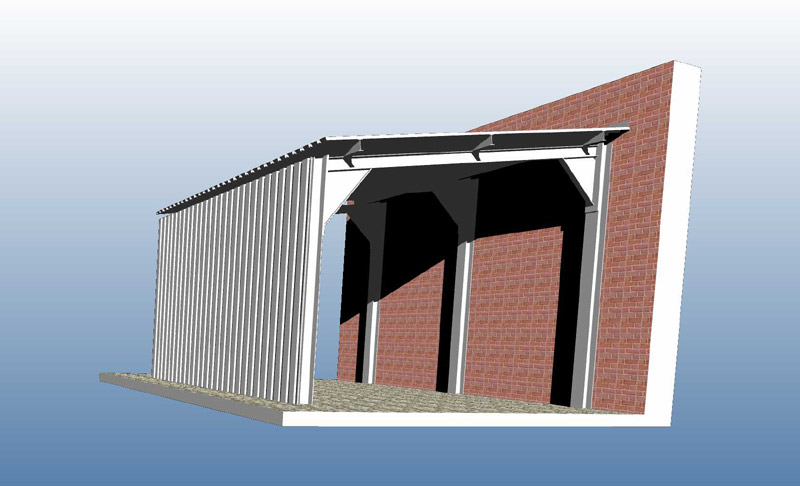

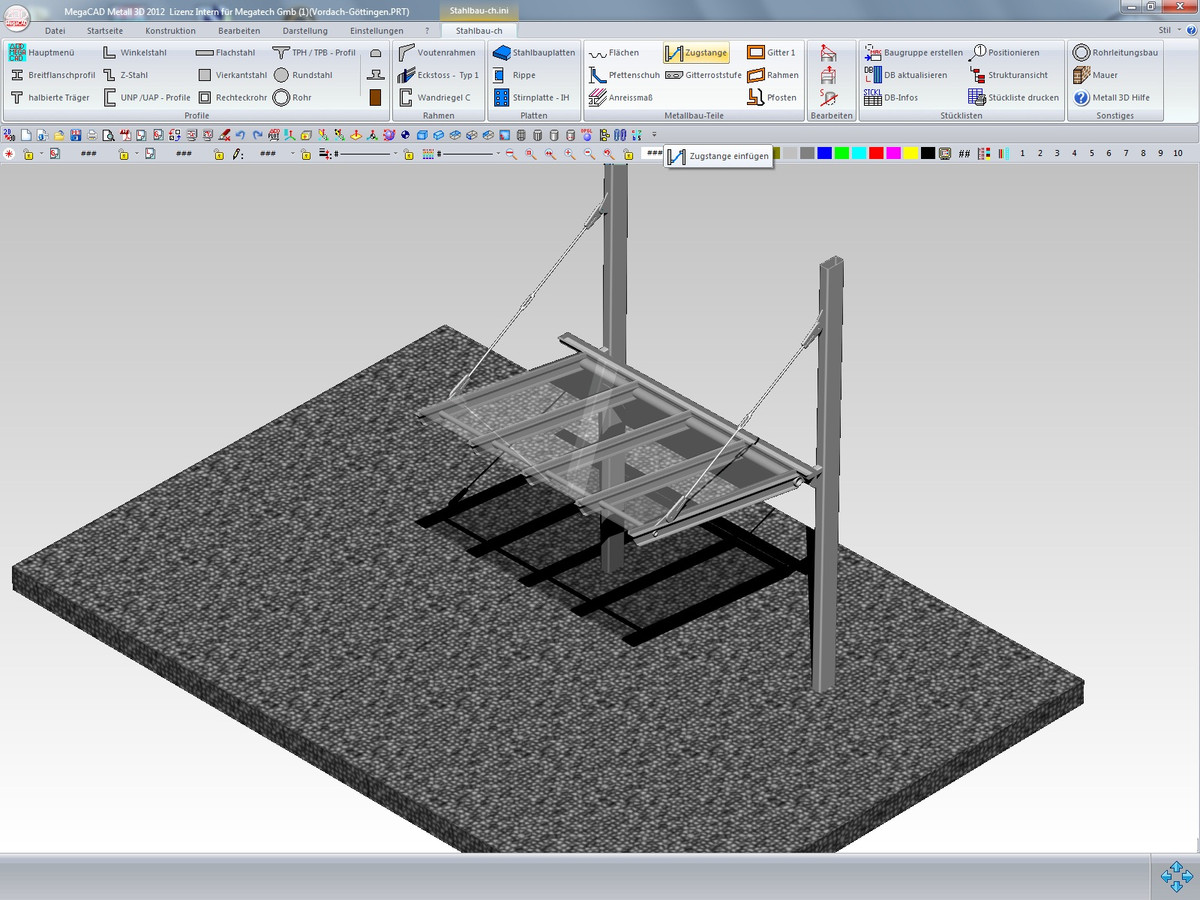

Fotorealistische Darstellung für Angebote
  • Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
  • Transparenz mit Spiegelung und Lichtbrechung
  • Schattenwurf

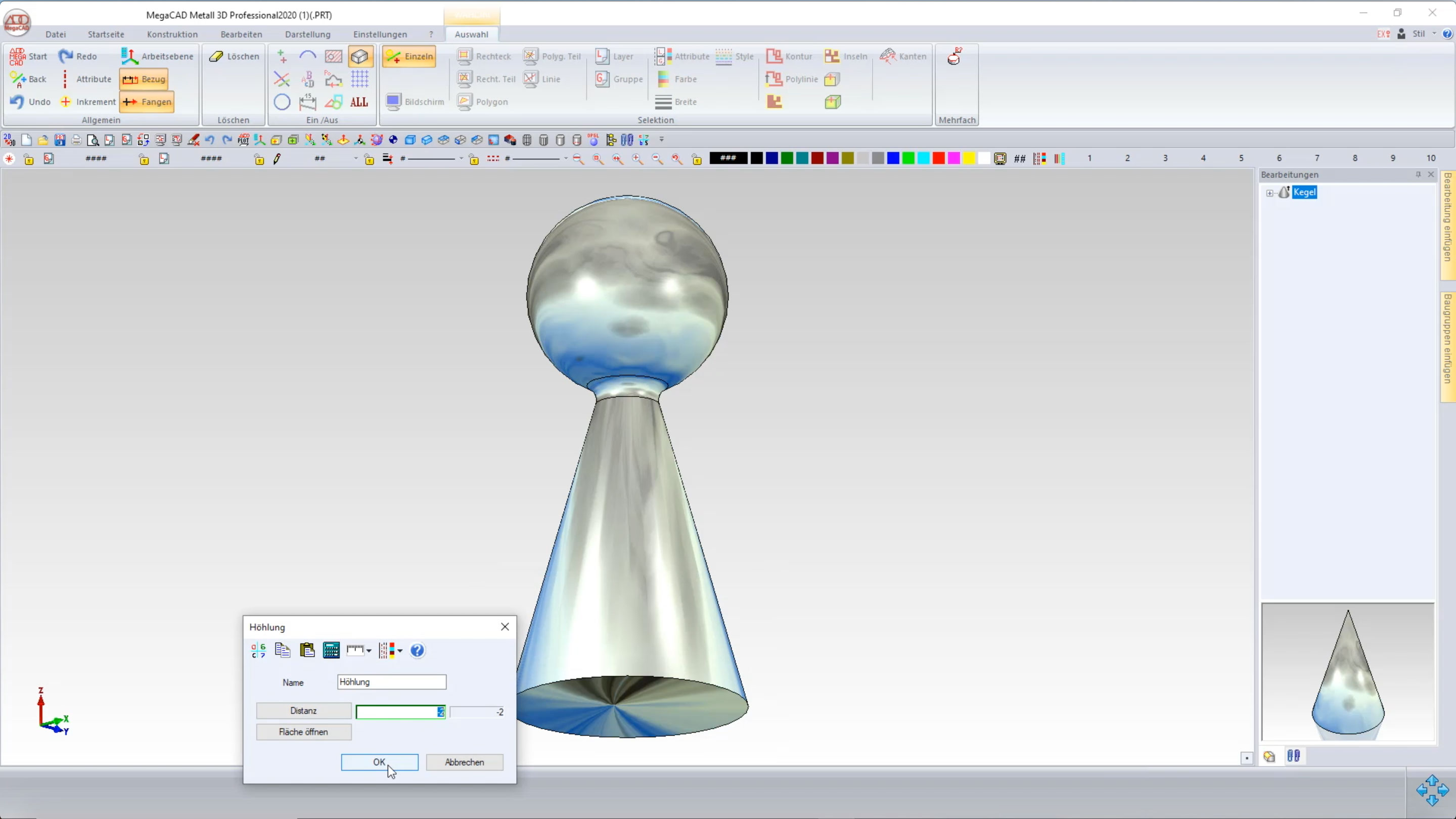

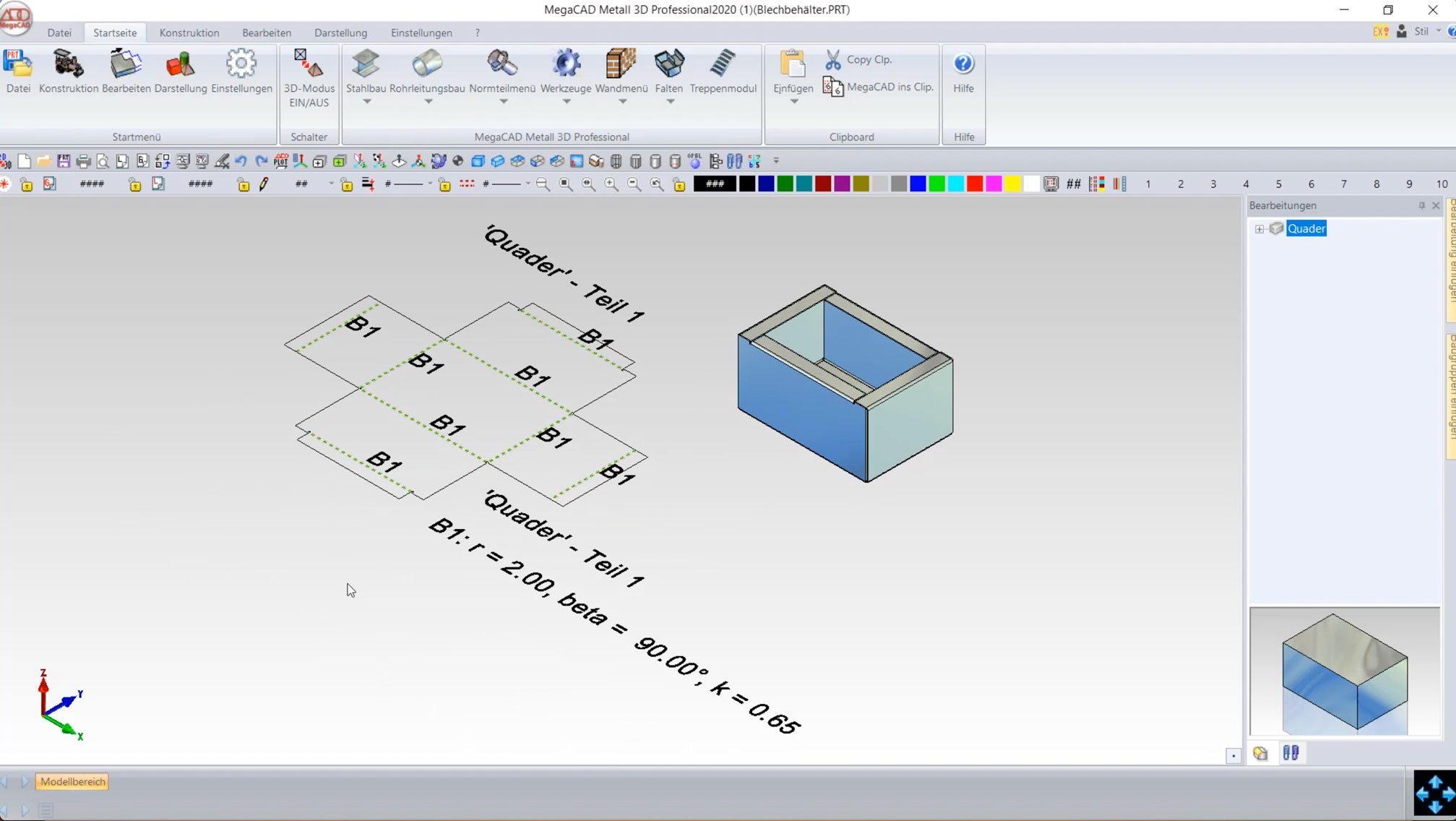

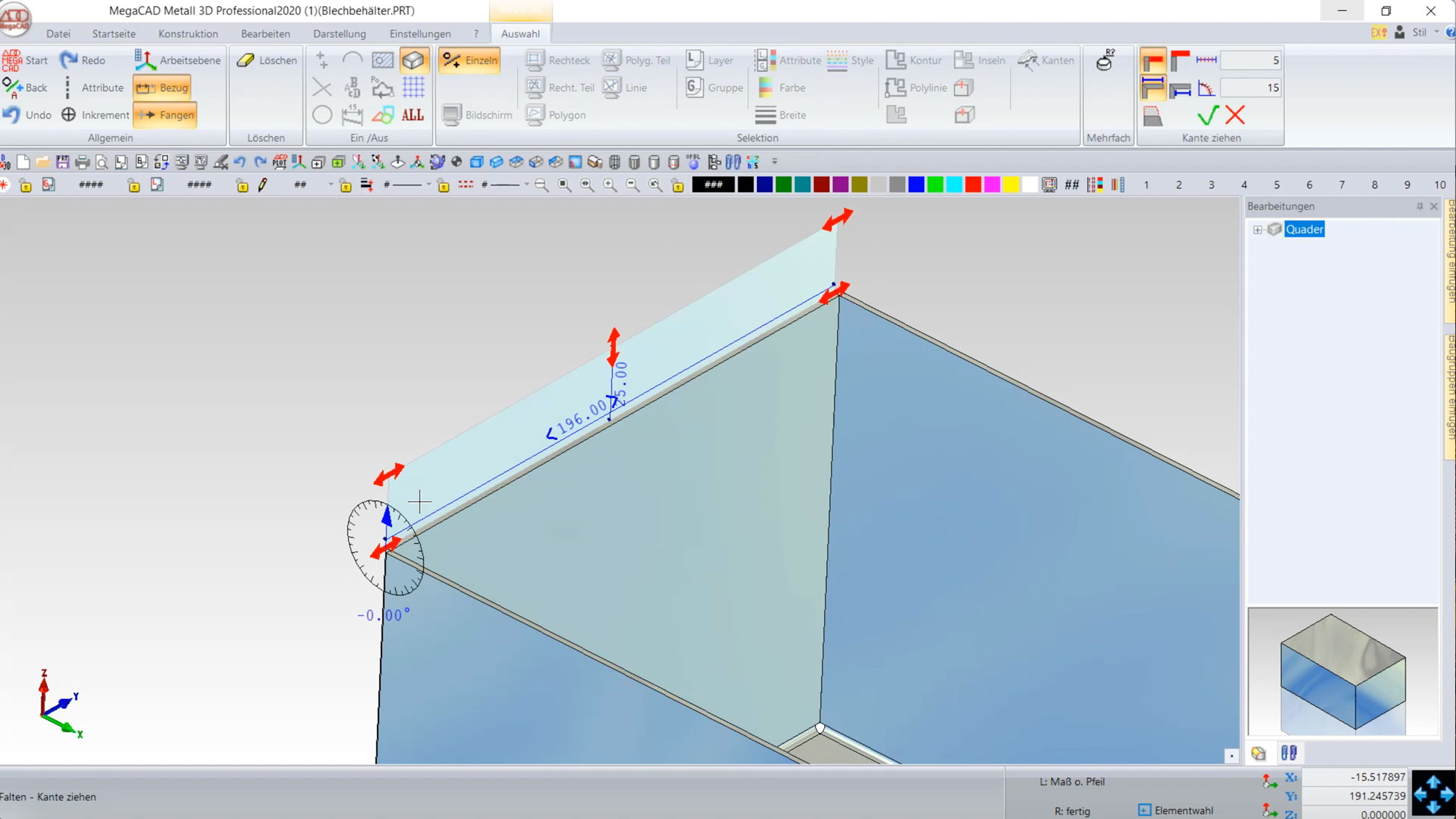

Freie Wahl der effektivsten Modellierungsweise
  • Direktes Modellieren ohne Kompromisse
  • Parametrisches Modellieren (auch nur teilweise oder nachträglich sinnvolle Teilbereiche parametrisierbar)
  • Featurebasiertes Modellieren
  • Skizzenbasiertes Modellieren

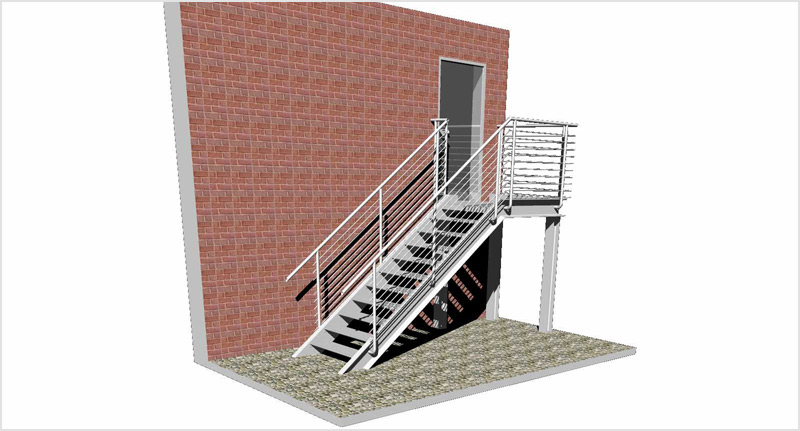

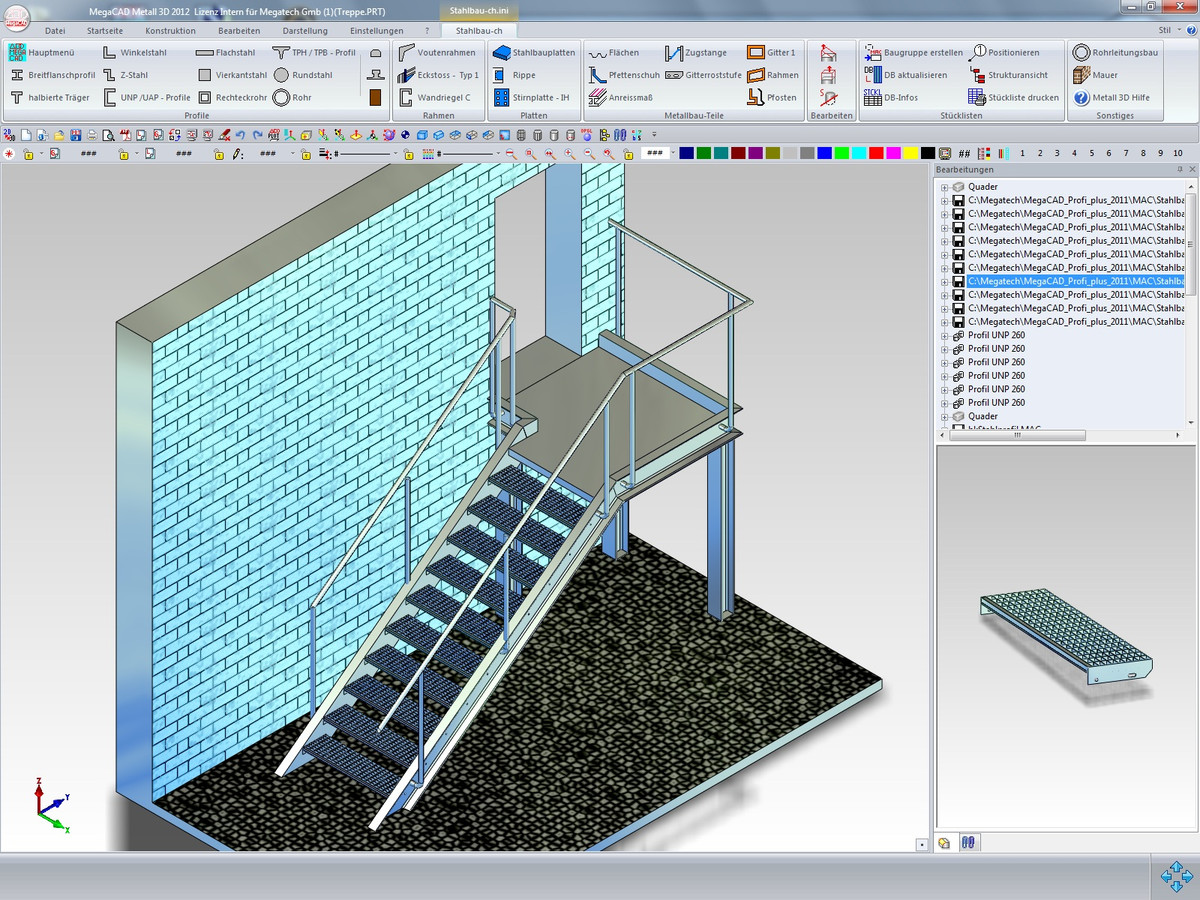

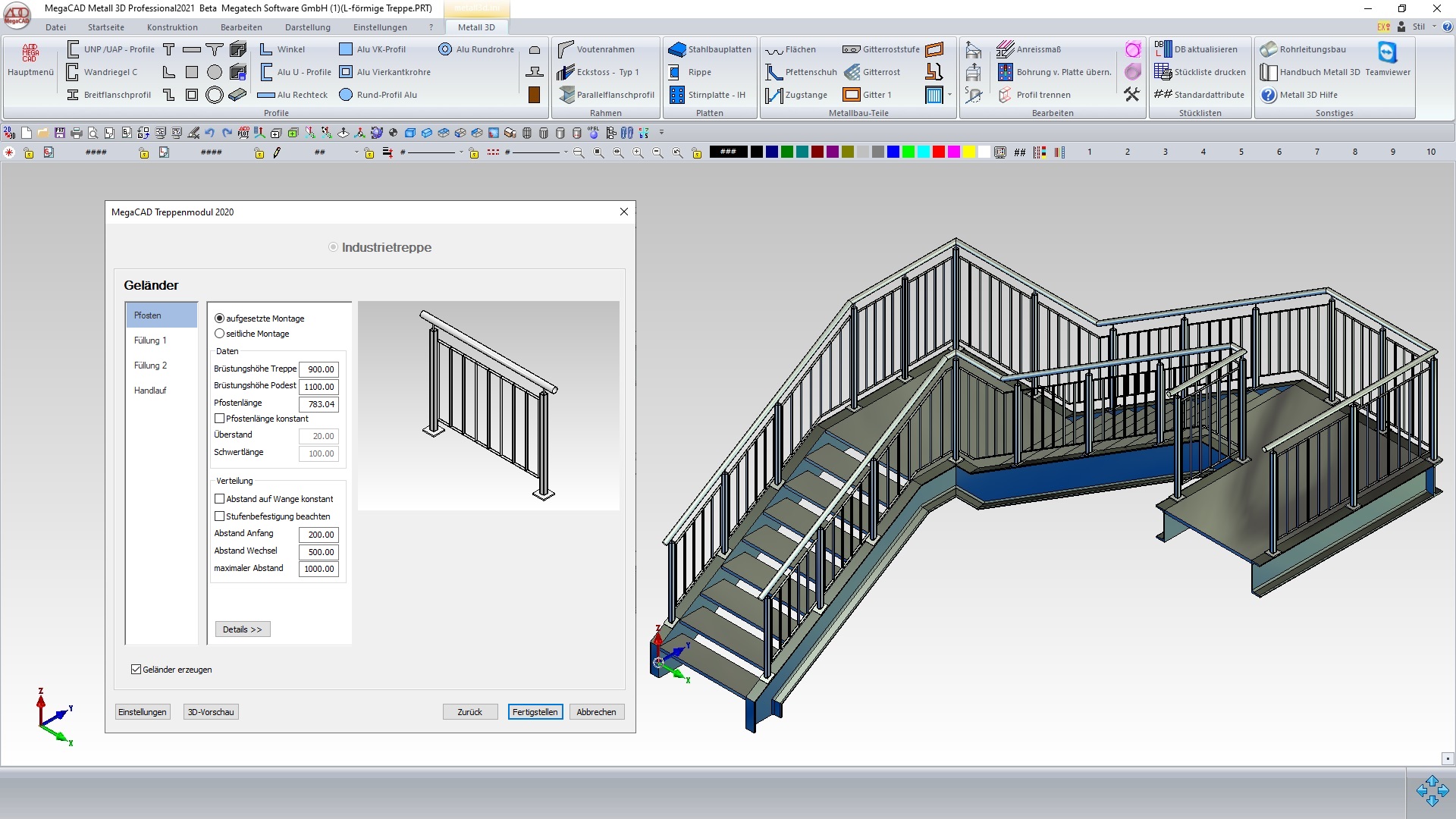

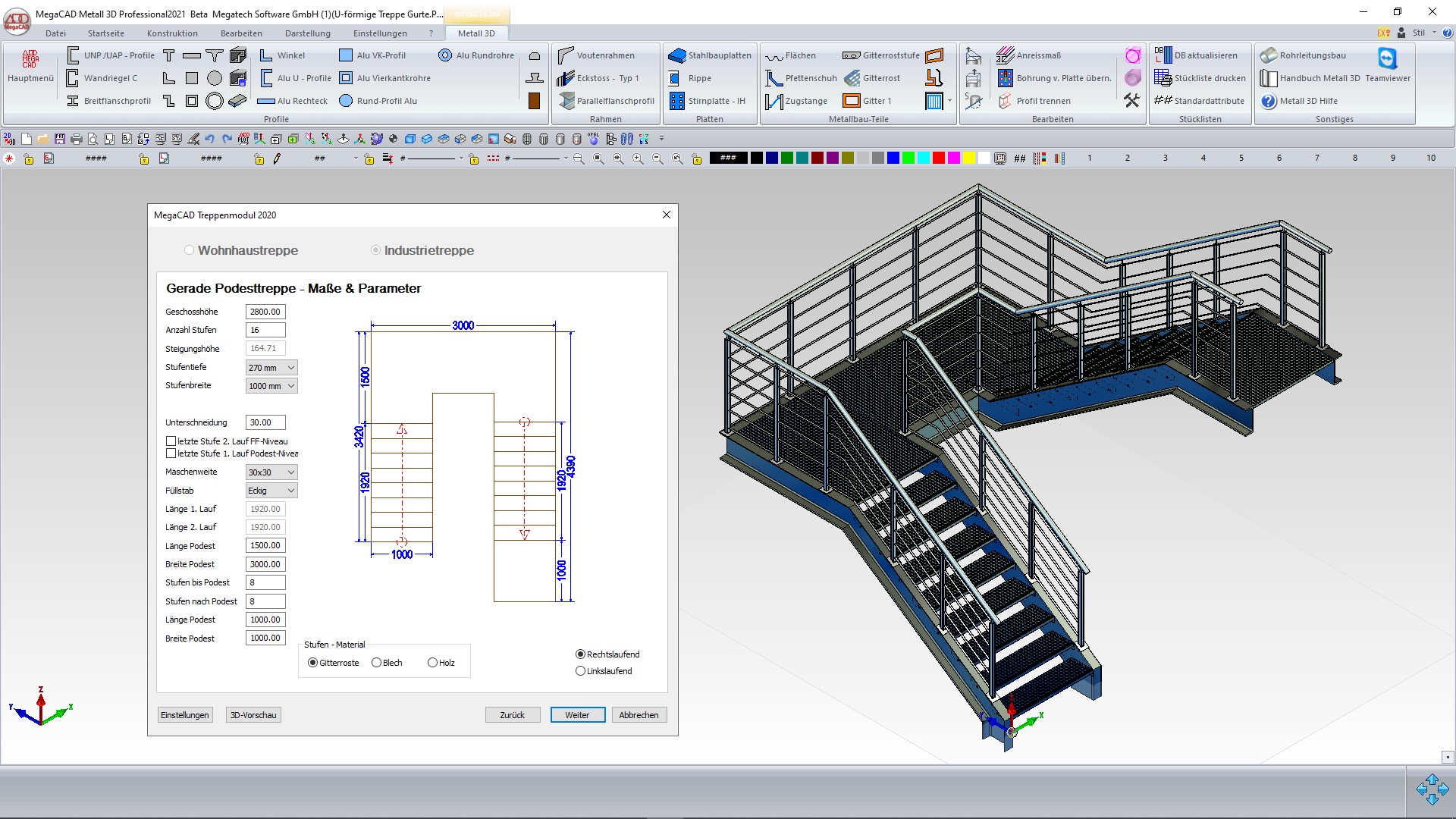

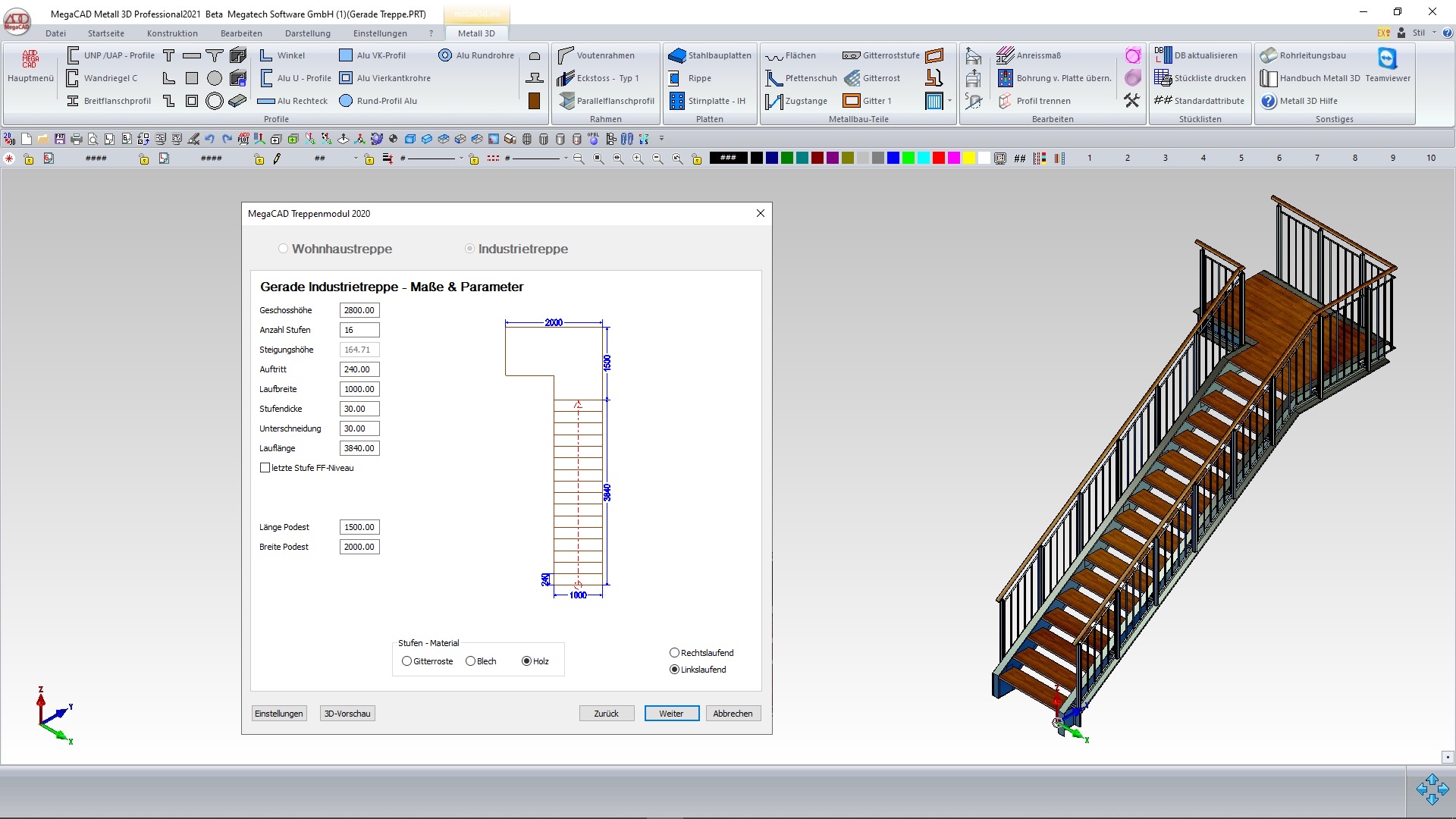

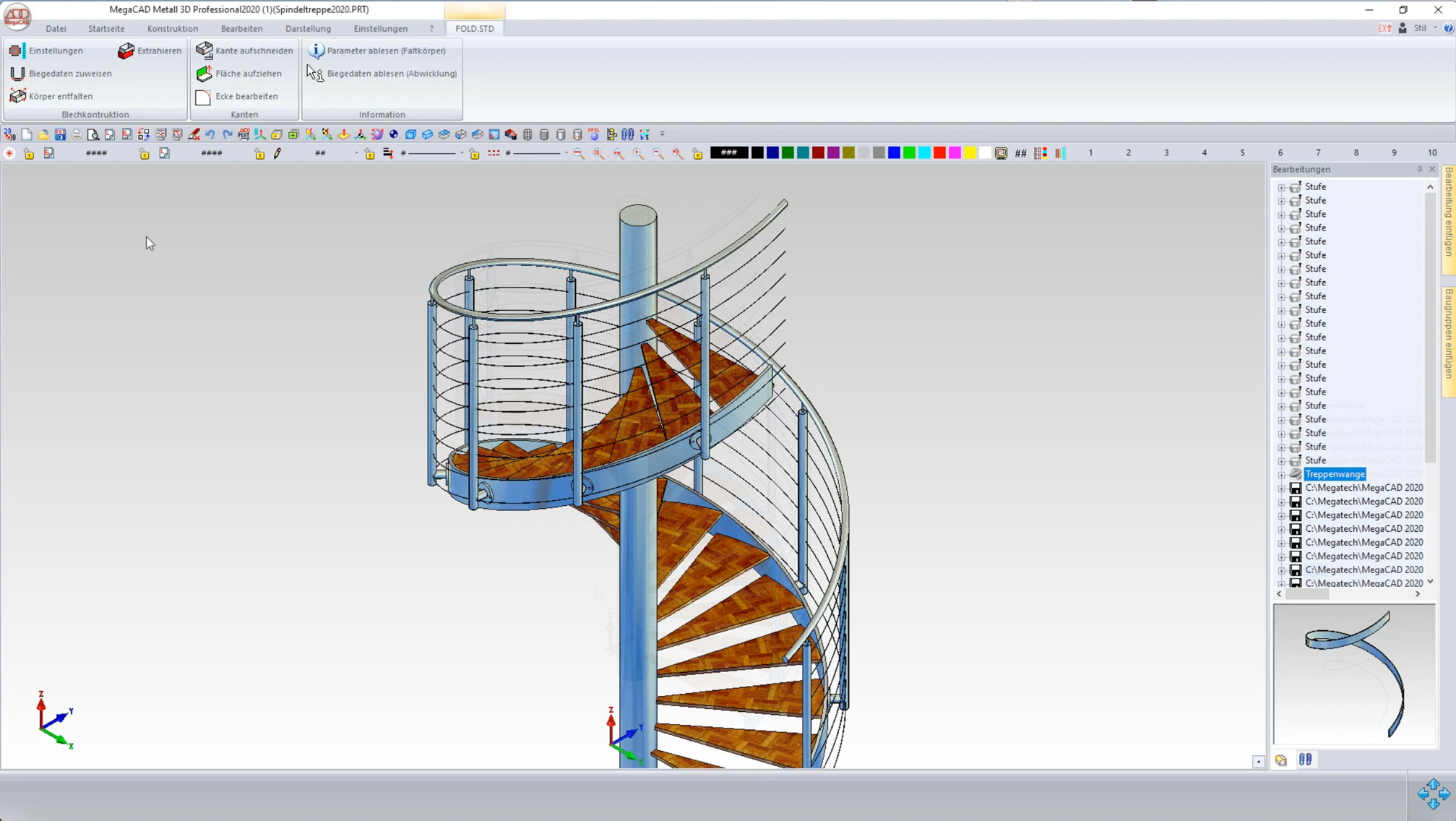

Balkon- und Treppengeländer
  • Diverse Pfosten für Balkon- und Treppengeländer
  • Rahmen/Gitter
  • Rohre
  • Quadrat und Rechteckrohre

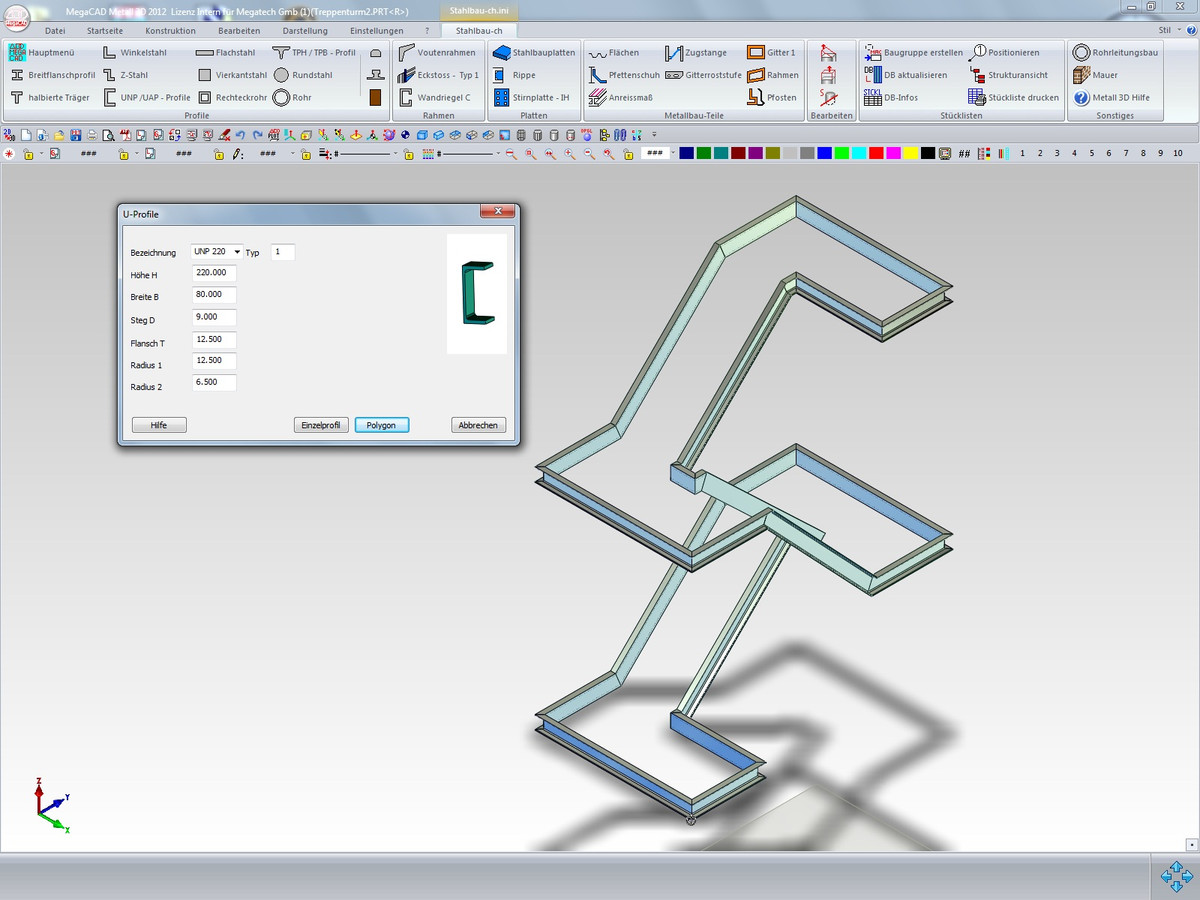

3D-Profilgenerator
  • Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
  • Biegesteifer Eckstoß
  • Windverbände inkl. Spannschloss
  • Pfetten mit Pfettenschuhen
  • Pfettenstoß nach DASt

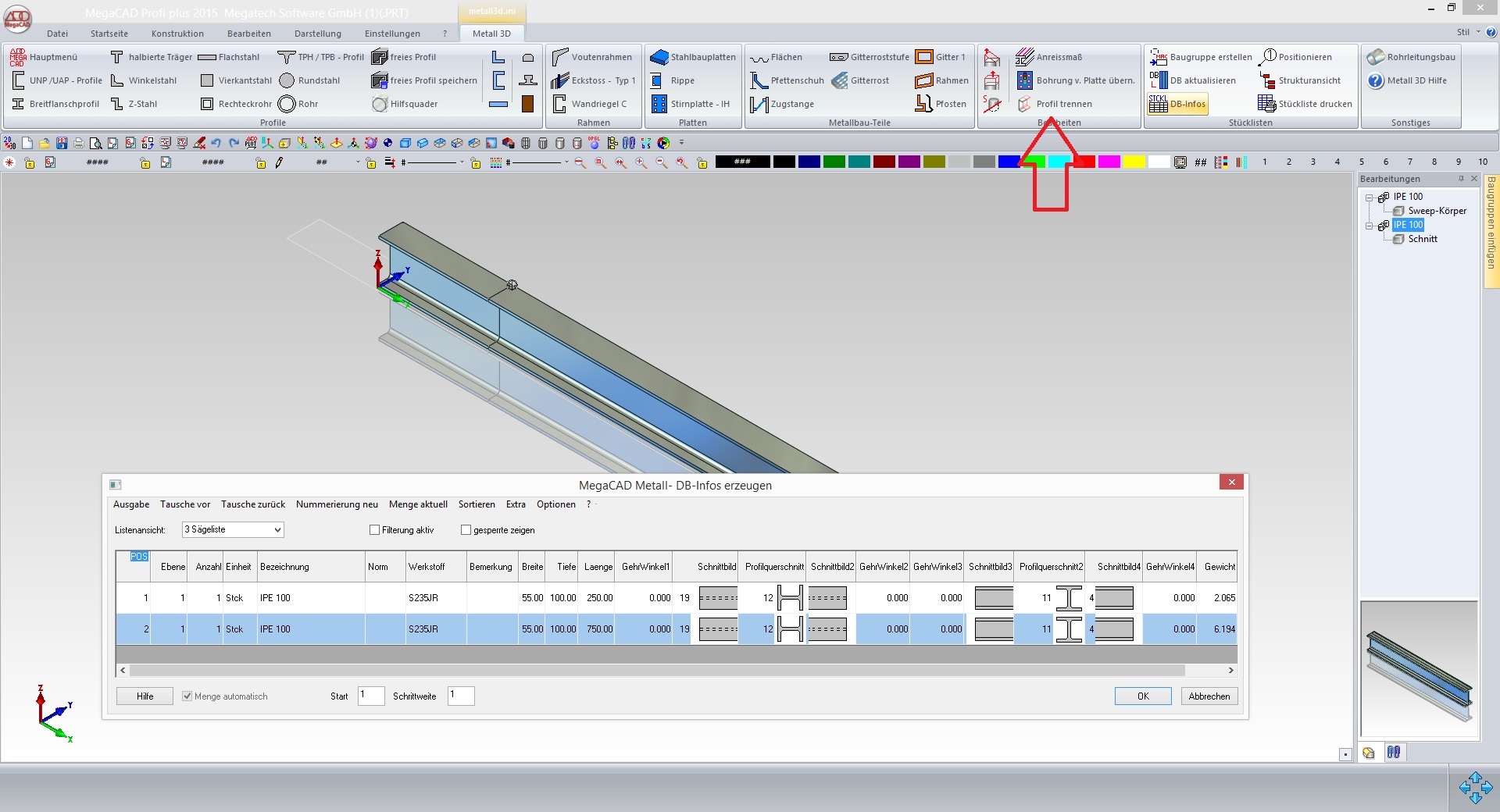

Profil trennen

Mit der Funktion „Profil trennen“ werden zwei getrennte Baugruppen erzeugt. Wenn man anschließend die Funktion „DB aktualisieren“ (Länge aktualisieren für Stückliste) aufruft, werden Länge und Gewicht sowie die Schnittbilder in der Stückliste korrekt angezeigt.

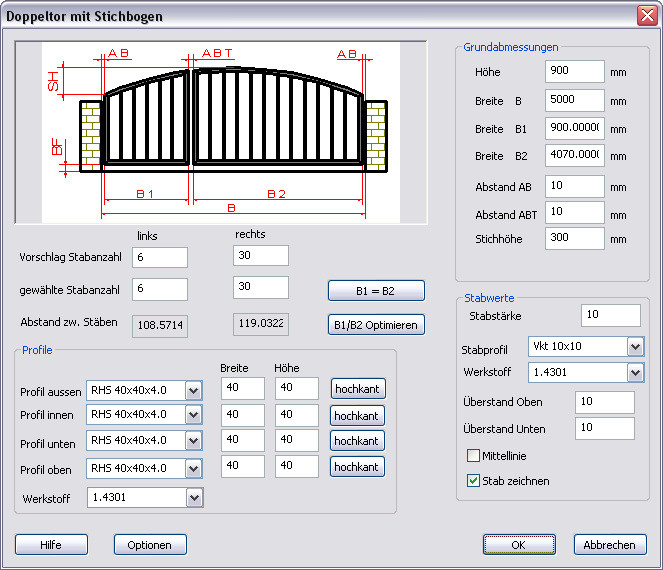

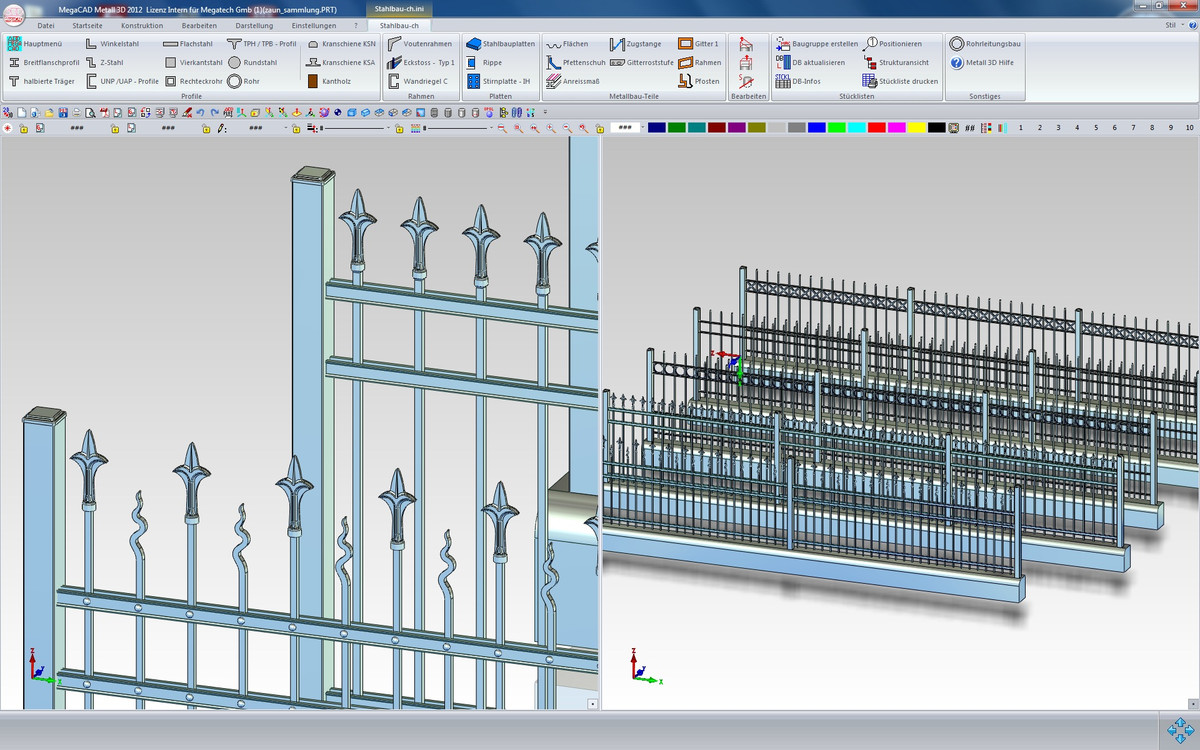

2D-Gittergenerator

Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.

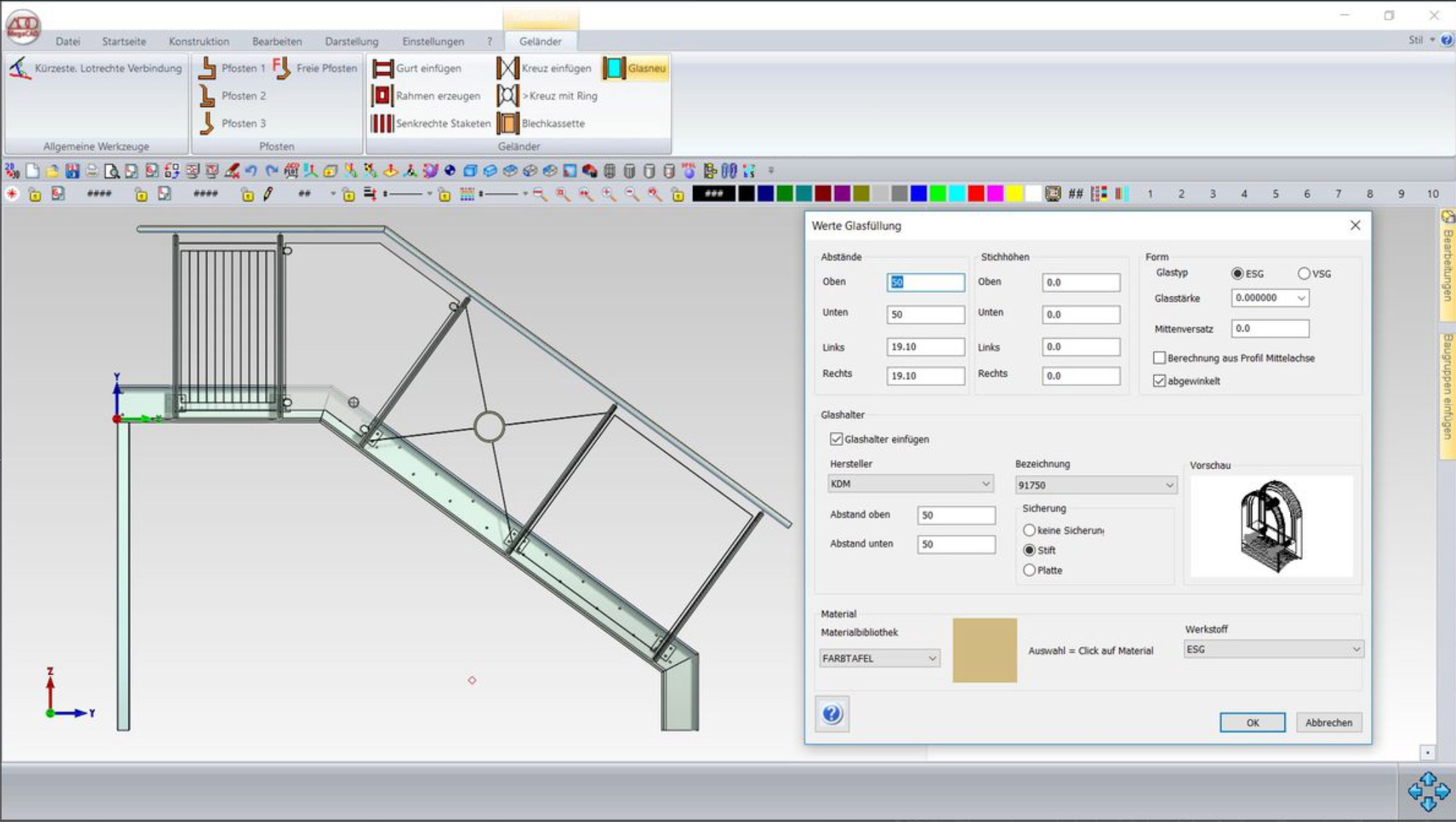

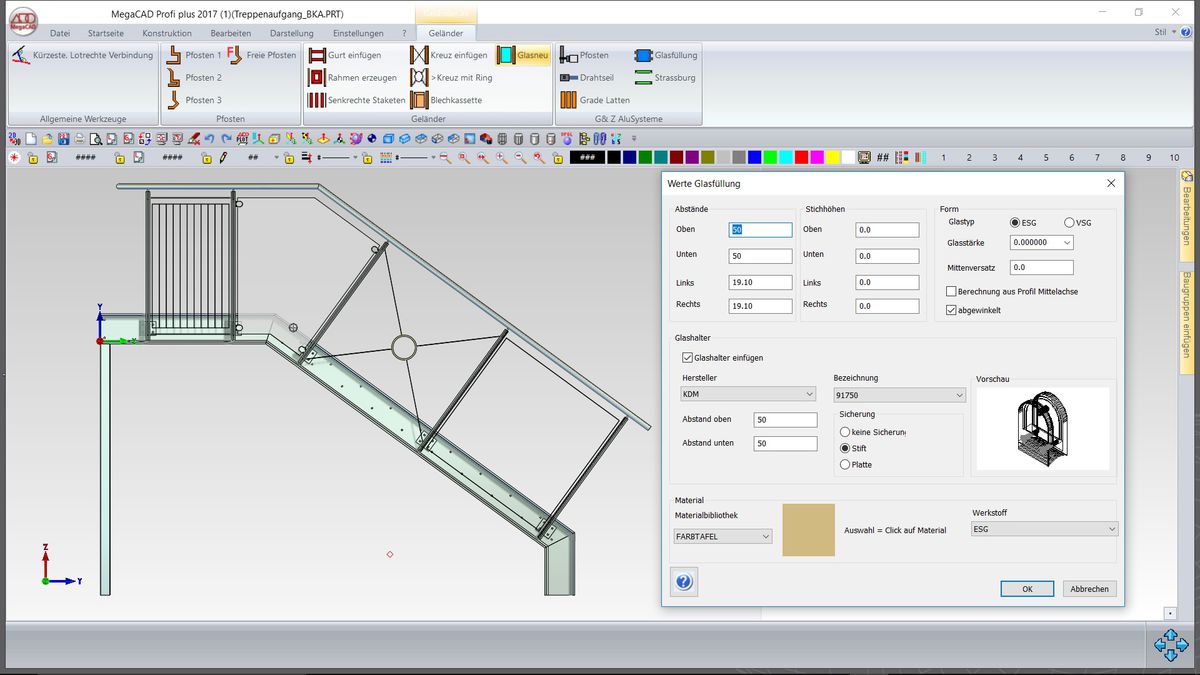

Fuellungen
Füllungen

Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.

Verteiltes Arbeiten

Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.

Folgende Produkte sind bereits enthalten
