Schulung

2D-Metall-Schulung

MegaCAD Metall 2D ist die perfekt auf die metallverarbeitenden Berufe zugeschnittene Lösung. Diese CAD-Branchenlösung basiert auf einem präzisen Zeichenwerkzeug, ergänzt um komfortable Hilfswerkzeuge. In diesem Kurs erfahren Sie, wie Sie die 2D-Zeichenfunktionen effektiv anwenden können. Darauf aufbauend werden die metallspezifischen Werkzeuge wie der Gittergenerator, das Stahlbaumodul, die Bibliotheken und das Erstellen von automatischen Stücklisten erlernt.

Schulungsinhalte:

Bedienung

  • Bedienphilosophie MegaCAD, Beschreibung der Arbeitsoberfläche
  • Verwendung der Hilfe
  • Grundeinstellungen (Raster, Gitter, Fang, Attribute, Linienattribute)

Konstruktion

  • Zeichenfunktion Linien, Kreise, Langlöcher, Rechtecke (an Beispielen)
  • Konstruktionshilfen (Trimmen, Parallele Linie, Winkel, Runden)
  • Punkteingaben und Werteeingaben (Fang-Funktionen)
  • Schraffuren

Bearbeitung

  • Korrekturfunktionen wie Verschieben, Kopieren, Drehen, Eigenschaften, Löschen, Strecken
  • Schnelles Selektieren von Elementen (Auswahlfunktion)
  • Layerverwaltung
  • Drag & Drop-Modus

Erstellen von Konstruktionsunterlagen

  • Bemaßung und Beschriftung
  • Drucken und Druckvorschau

Export – Import von DWG- / DXF-Daten

Gittergenerator

  • Gitter gerade
  • Gitter mit Stichbogen
  • Gitter mit geschweiftem Bogen
  • Gerades Doppeltor / Doppeltor mit Stichbogen
  • Freies Gitterfeld

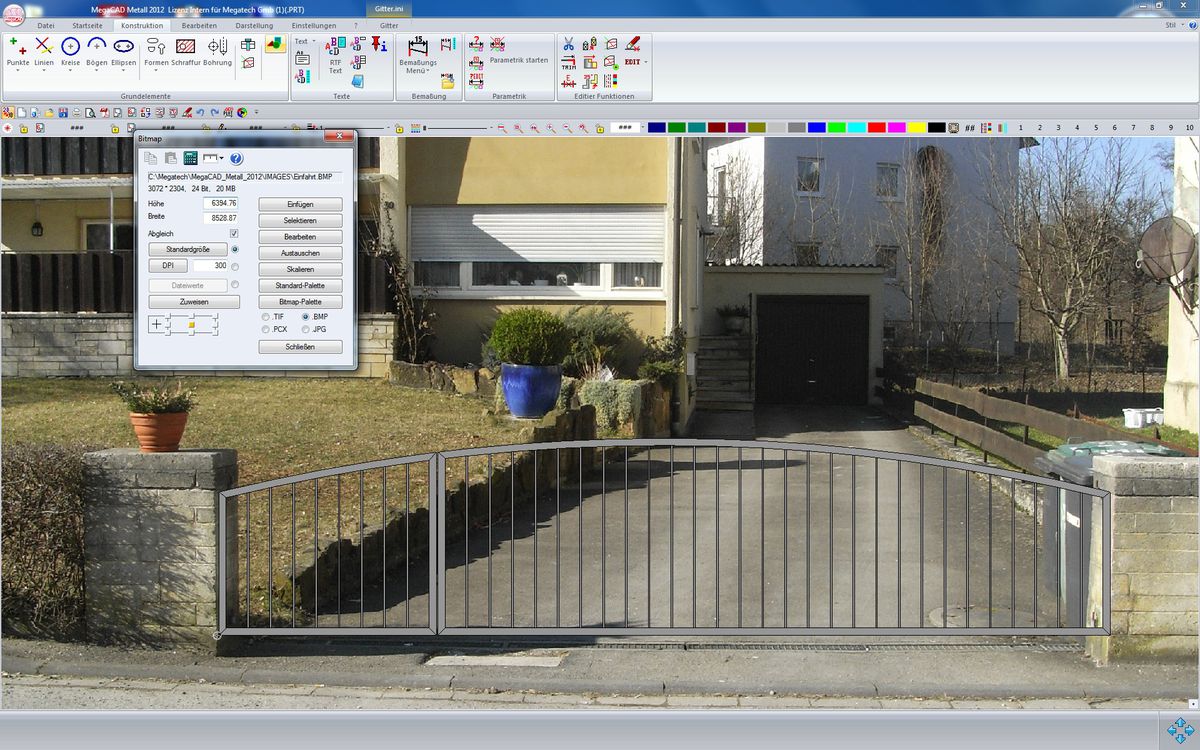

  • Illustration von Angebotszeichnungen

Baugruppendatenbank

  • Baugruppe / Herstellerteile aus der Baugruppendatenbank auslesen
  • Neue Baugruppen in der Baugruppendatenbank anlegen

Stücklisten

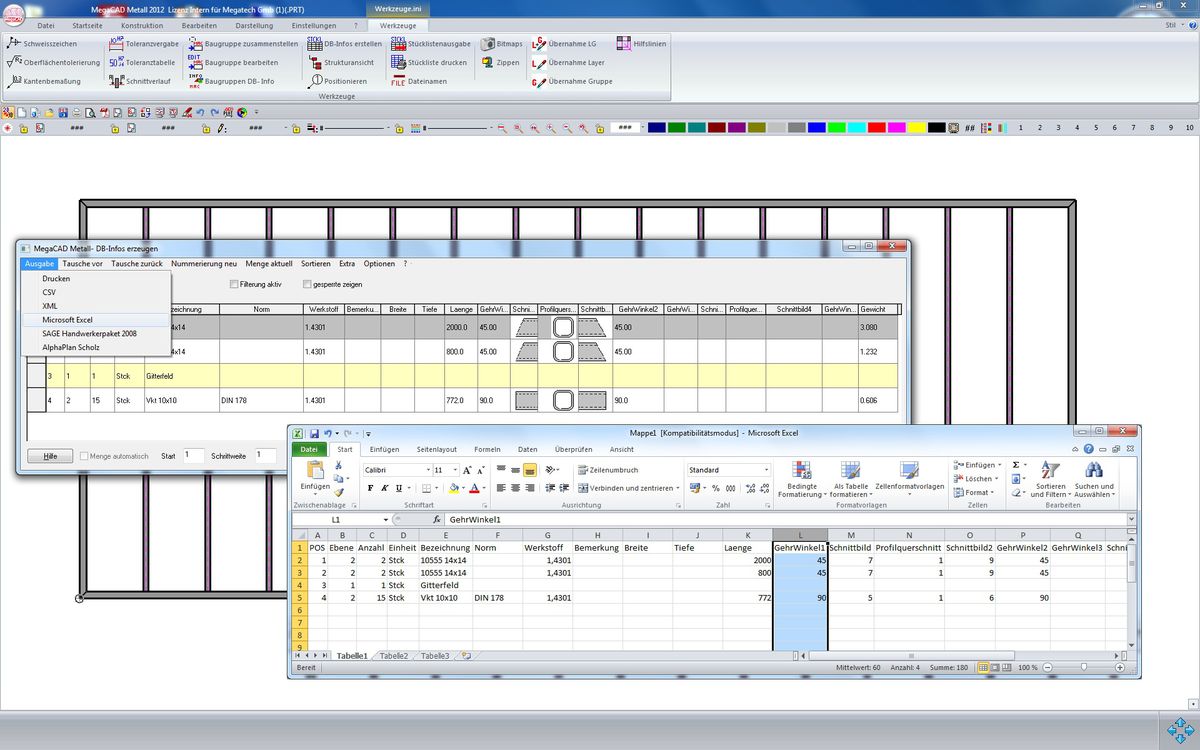

  • Erstellung, Verwaltung von Stücklisten

2D-Stahlbau

  • Verwendung von verschieden Profiltypen und Längen- bzw. Gehrungswinkel-Anpassung

Lochbleche

Vorkenntnisse:

PC-Grundkenntnisse und Basiswissen im Umgang mit Microsoft Windows

Dauer und Kurszeiten:

2 Tage jeweils von 09:00 bis 16:00 Uhr

Leistungen:

Seminarunterlagen, Teilnahmezertifikat, Imbiss und Getränke
