Schulung

3D Blech (Unfold SF) Basis I

Diese Schulung ist für den Umstieg von 2D auf die 3D Modellierung mit MegaCAD Blech (Unfold SF).

Das Spitzenprodukt MegaCAD Blech (Unfold SF) unterstützt Sie bei dem kompletten Herstellungsprozess vom Design des Blechkörpers über die automatische Abwicklung der Bleche bis hin zur Fertigungszeichnung.
Basierend auf Ihren 2D Kenntnissen, lernen Sie in dieser Schulung den sicheren Umfang mit der renommierten Blechsoftware kennen und schöpfen so die Möglichkeiten des Programms voll aus! Anhand von zahlreichen Praxisbeispielen erlernen Sie sowohl die Neukonstruktion von Blechgehäusen als auch die Umwandlung von vorhandenen (bzw. importierten) Modellen in einen fertigungsgerechten, parametrischen Faltkörper.

Schulungsinhalte:

Bedienung

  • Bedienphilosophie MegaCAD 3D, Erweiterung der Arbeitsoberfläche
  • Orientierung und Achsen im Raum
  • Verschiedene Darstellungsmöglichkeiten im OpenGL
  • Arbeiten mit dem FeatureTree

Konstruktion

  • Erzeugen von 3D-Regelkörpern wie Quader, Zylinder etc.
  • Erzeugen von skizzenbasierenden Körpern (z. B. Austragung, gerades Prisma, Rotationskörper, Sweepkörper).

Bearbeitung

  • Boolesche Funktionen
  • Drag & Drop-Modus
  • Veränderung von 3D-Regelkörpern.
  • Veränderung von skizzenbasierenden Körpern
  • Veränderung mit Bearbeitungsfunktionen

Erstellen von Konstruktionsunterlagen

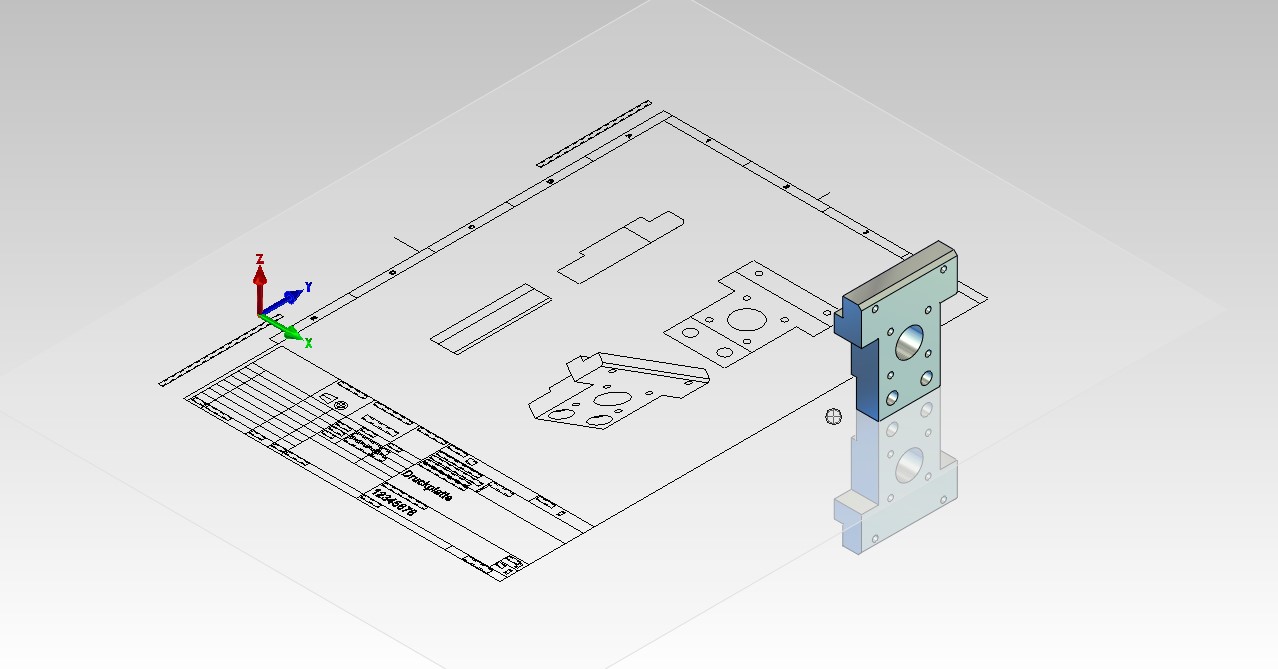

  • Generieren von Ansichten und Schnitten.
  • Hinweise für die Bemaßung.

Übungs-Projekt

  • Erzeugen von Baugruppen / Konstruktionsunterlagen
  • Zusammenbau von Baugruppen.
  • Stücklisten-Erstellung

2D nach 3D

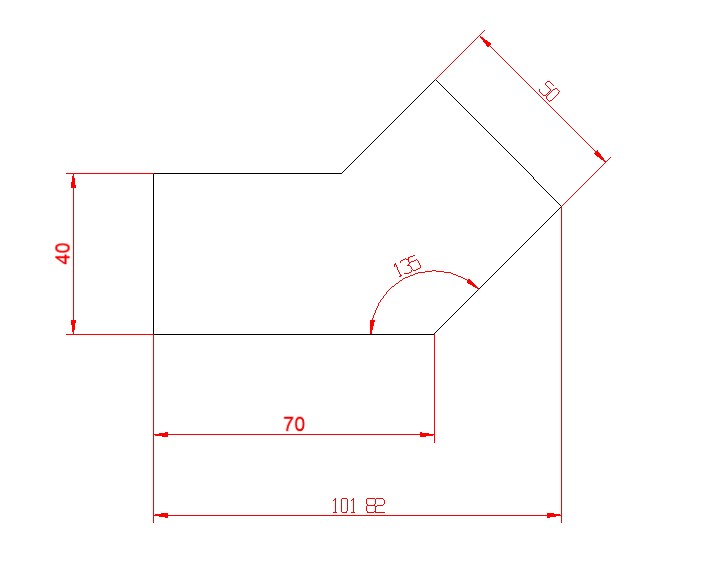

  • Erstellen von 3D-Körpern aus 2D-Zeichnungen

Parametrik

  • Einblicke in die Parametrik, Erstellung einfacher Parametrik-Körper

Vorkenntnisse:

  • PC-Grundkenntnisse und Basiswissen im Umgang mit Microsoft Windows.
  • Teilnahme an einer 2D-Basis Schulung.
  • Alternativ: Nachweis von 2D-Kenntnissen mit MegaCAD.

Dauer und Kurszeiten:

3 Tage, jeweils von 09:00 bis 16:00 Uhr.
Von 16:00 bis 17:00 Uhr habe Sie die Möglichkeit das Erlernte selbstständig zu vertiefen.

Leistungen:

Schulung, Seminarunterlagen, Teilnahmezertifikat, Imbiss und Getränke.
