Unfold & SF - Schulung

Das Spitzenprodukt MegaCAD Unfold SF unterstützt Sie bei dem kompletten Herstellungsprozess vom Design des Blechkörpers über die automatische Abwicklung der Bleche bis hin zur Fertigungszeichnung. Lernen Sie in dieser Schulung den sicheren Umfang mit der renommierten Blechsoftware kennen und schöpfen Sie so die Möglichkeiten des Programms voll aus! Anhand von zahlreichen Praxisbeispielen erlernen Sie sowohl die Neukonstruktion von Blechgehäusen als auch die Umwandlung von vorhandenen (bzw. importierten) Modellen in einen fertigungsgerechten, parametrischen Faltkörper.

Schulungsinhalte:

Grundlagen der Blechkonstruktion (Korrekturfaktor / Ausgleichswert/Tabellen)

Biegedaten zuweisen und editieren

Modellieren mit Volumenkörpern

Editieren über den FeatureTree

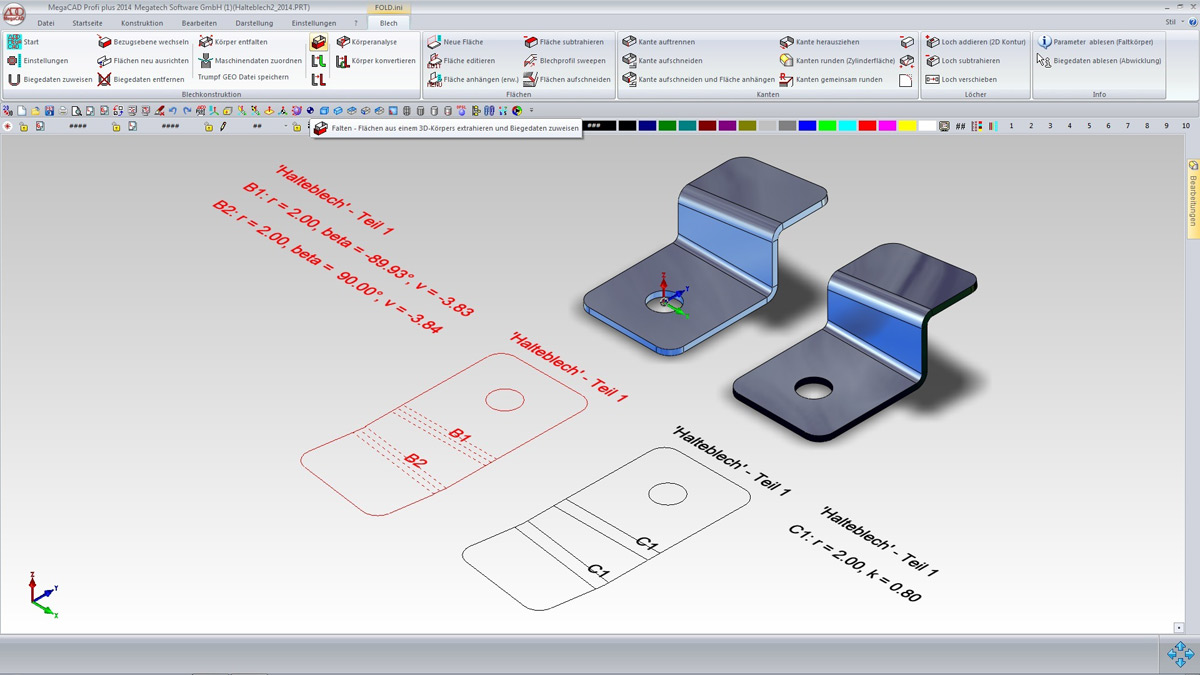

Abwicklung erzeugen

  • in Baugruppe / Datei
  • Papierbereich
  • 2D Arbeitsblatt
  • Option „Schneidrad“

Kanten auftrennen

  • Minimalen Freischnitt einfüge
  • Radien einfügen
  • Kanten verschneid
  • Biegezonen als Zylinder abwickeln

Kanten aufschneiden

Kanten aufschneiden und Fläche anfügen

Flächenspalte einfügen

Faltkörper auf Grundlage von 2D Zeichnungen

Flächenmodellen eine Wandstärke zuweisen

Importierte (Dünnwandige) 3D Modelle in parametrische Faltkörper umwandeln

Konstruktionsfehler (halb-) automatisch korrigieren

Flächen extrahieren

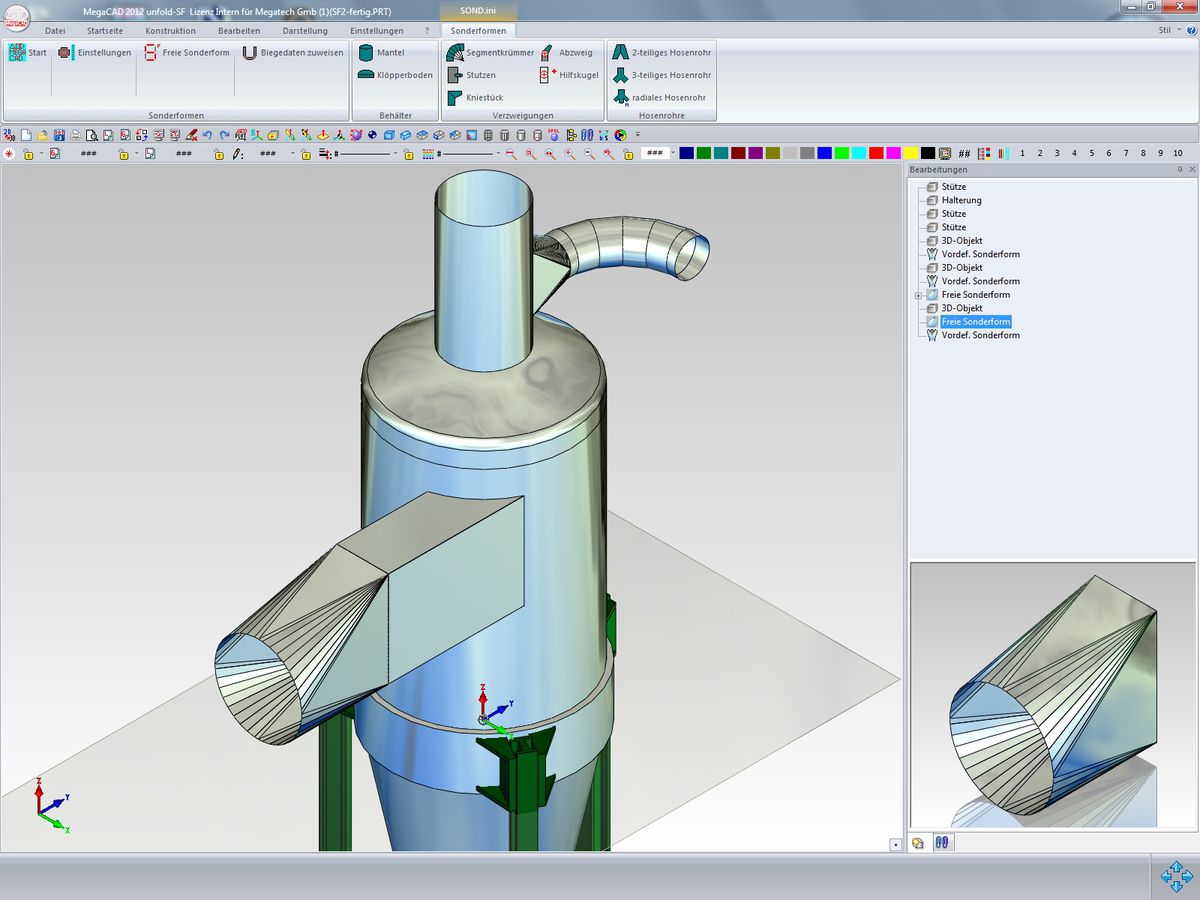

Vordefinierte und freie Sonderformen

Freiformflächen durch Dreiecke nachbilden

Vorkenntnisse:

PC-Grundkenntnisse und Basiswissen im Umgang mit Microsoft Windows, Teilnahme an einer 3D-Basisschulung oder Nachweis von 3D-Kenntnissen mit MegaCAD.

Dauer und Kurszeiten:

2 Tage jeweils von 09:00 bis 16:00 Uhr

Leistungen:

Seminarunterlagen, Teilnahmezertifikat, Imbiss und Getränke.
