Mit MegaCAD 2021 stellen wir Ihnen auch dieses Jahr wieder eine noch Leistungsfähigere CAD Software zur Verfügung. Neben erweiterten Funktionen und einfacherer Bedienung haben wir in diesem Jahr ein ganz besonderes Highlight: Unsere neue Branchenlösung MegaCAD Metall 3D Professional. Mit dem neuen 3D Generator für Industrietreppen und erweiterten Funktionen für das Metall und Schlossergewerbe haben wir eine Konstruktionssoftware geschaffen, die Ihres gleichen sucht.
MegaCAD 2021 bringt uns unserem Ziel, Konstruktion so einfach wie möglich zu machen, wieder ein Stück näher. Profitieren Sie von unserer engen Zusammenarbeit mit unseren Kunden und 35 Jahren Erfahrung in der Konstruktionsbranche.
Unten aufgeführt finden Sie einige Neuerungen unserer neuen Version.
Dokumentation – MegaCAD 2021
Dokumentation – MegaCAD Metall 2021
Softwareempfehlung
MegaCAD 2021 wurde für Windows 10 entwickelt. Für die Nutzung von MegaCAD 2021 empfehlen wir dringend ein Update auf Windows 10 (64-Bit) Version 20H2. MegaCAD 2021 wird als 32-Bit- und als 64-Bit-Version ausgeliefert. Einige Konverter für Fremddaten stehen nur in der MegaCAD 3D 64-Bit-Version zur Verfügung.

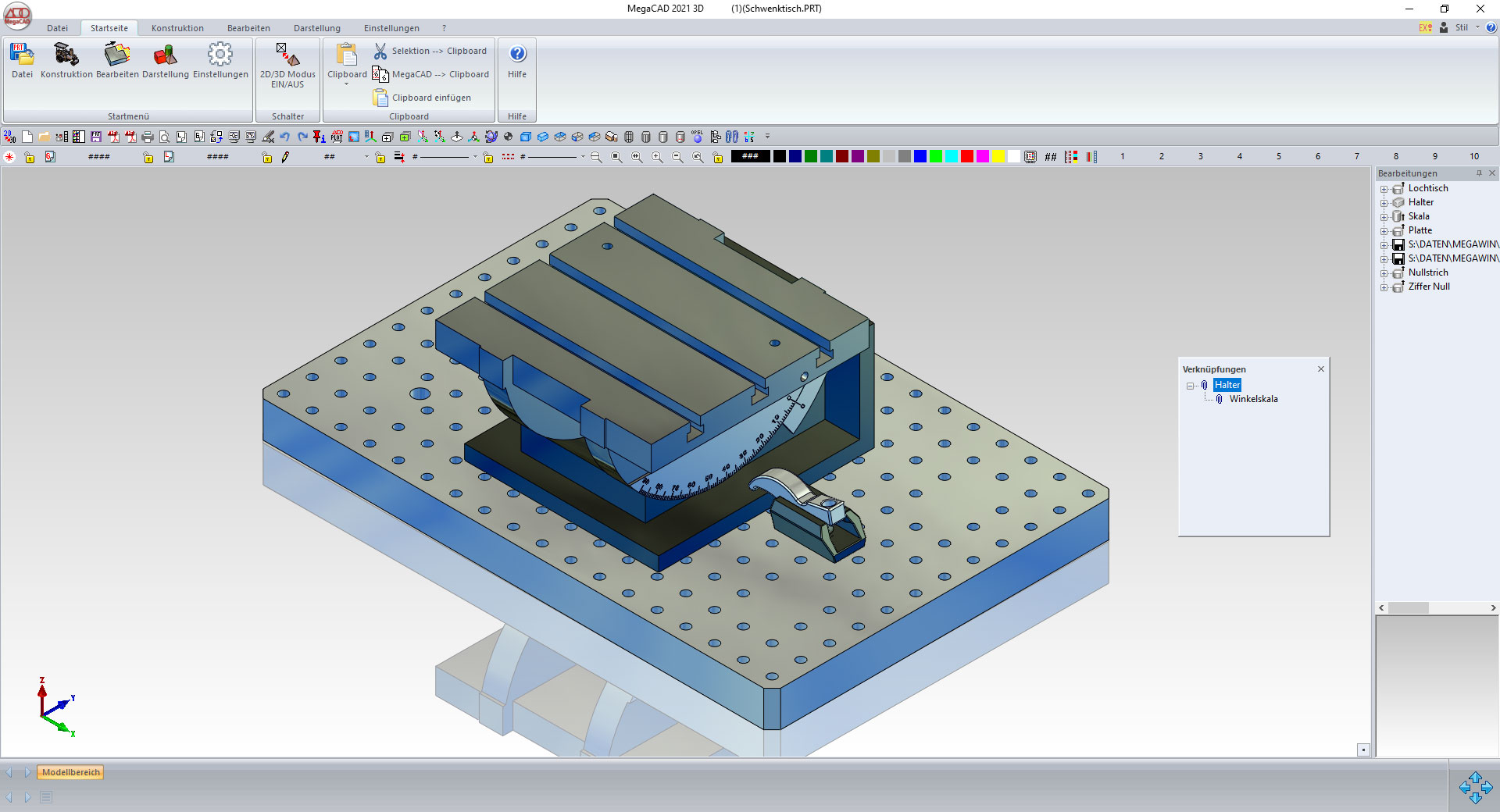

Die Menü-Bars und auch die Featuretree-, Baugruppe / Operation / Einfügen – Fenster können beliebig neben- oder untereinander angeordnet werden. Auch das Übereinanderlegen als Tab und das Wiederabreißen ist möglich.

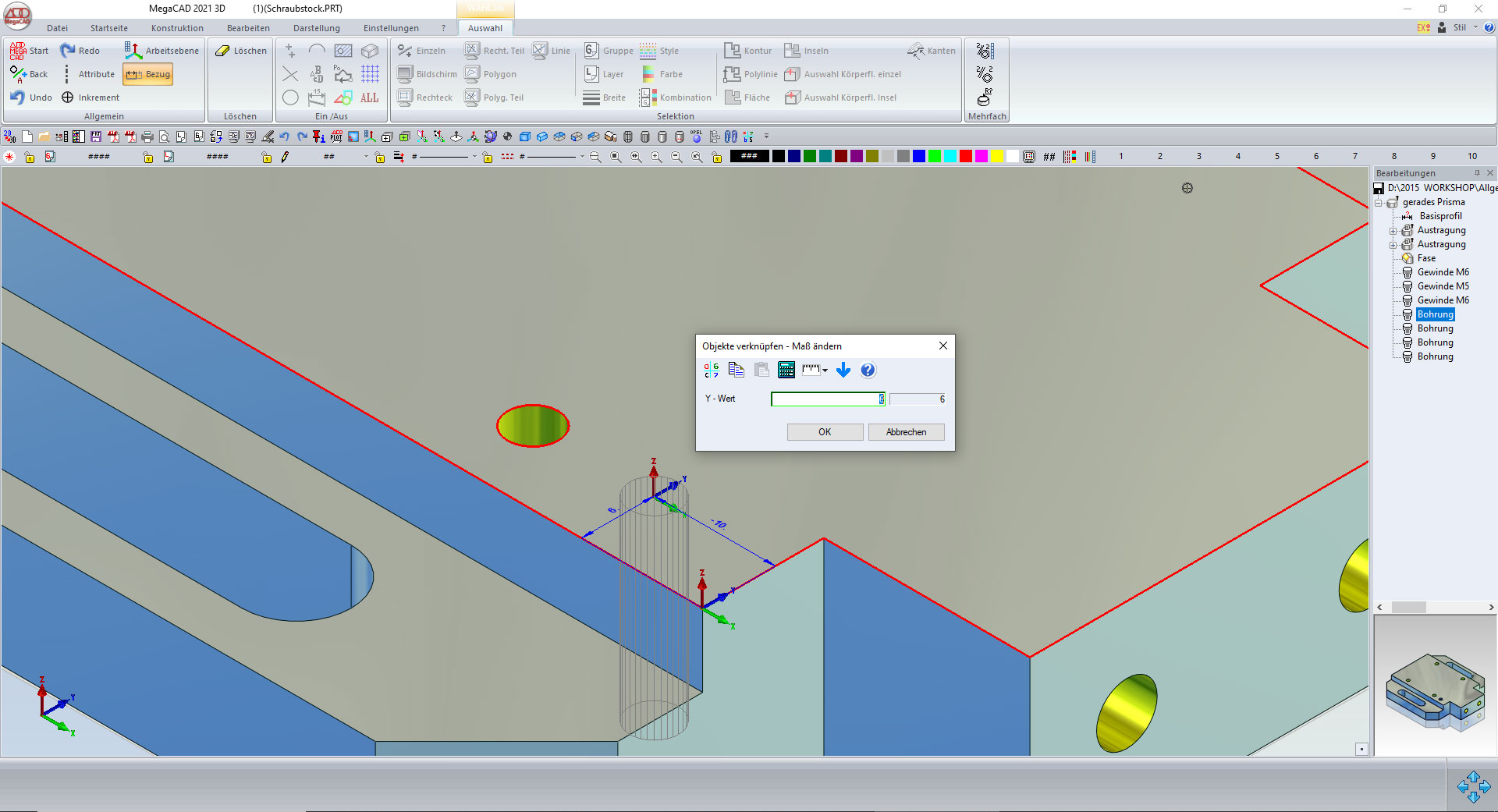

Die Position einer Bohrung kann jetzt auch fixiert und über Variablen gesteuert werden. Eine hilfreiche Erweiterung der Bohrungssets, die über die 2D Parametrik beeinflusst werden können.

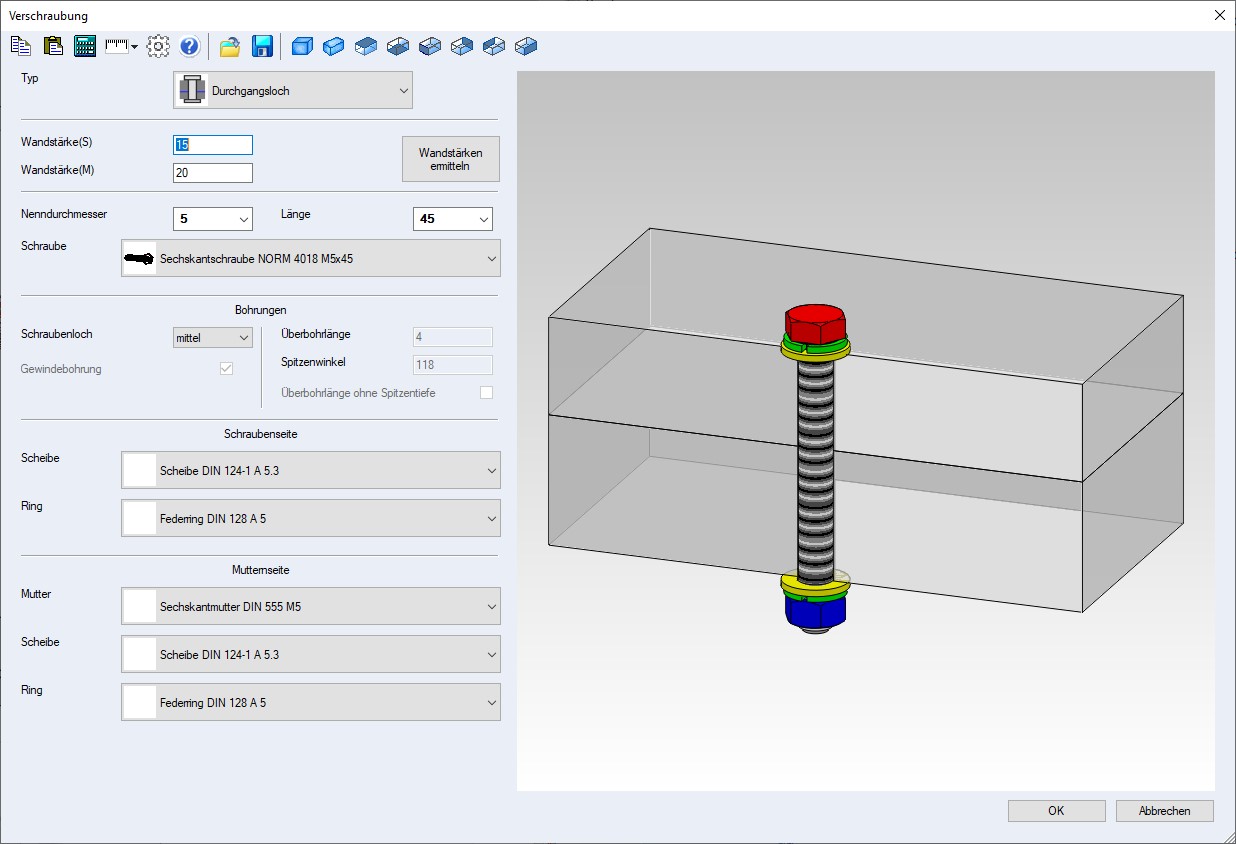

Mit dem neuen Dialog erstellen Sie Verschraubungen nach Ihren vorgegebenen Parametern. Doch in diesem Dialog können Sie nicht nur Ihre Verschraubung zeitsparend generieren, Sie können auch gleichzeitig die passende Bohrung erzeugen. So richten Sie Ihre Verschraubung in einem Arbeitsgang exakt aus, ohne weitere Arbeitsschritte zu benötigen.

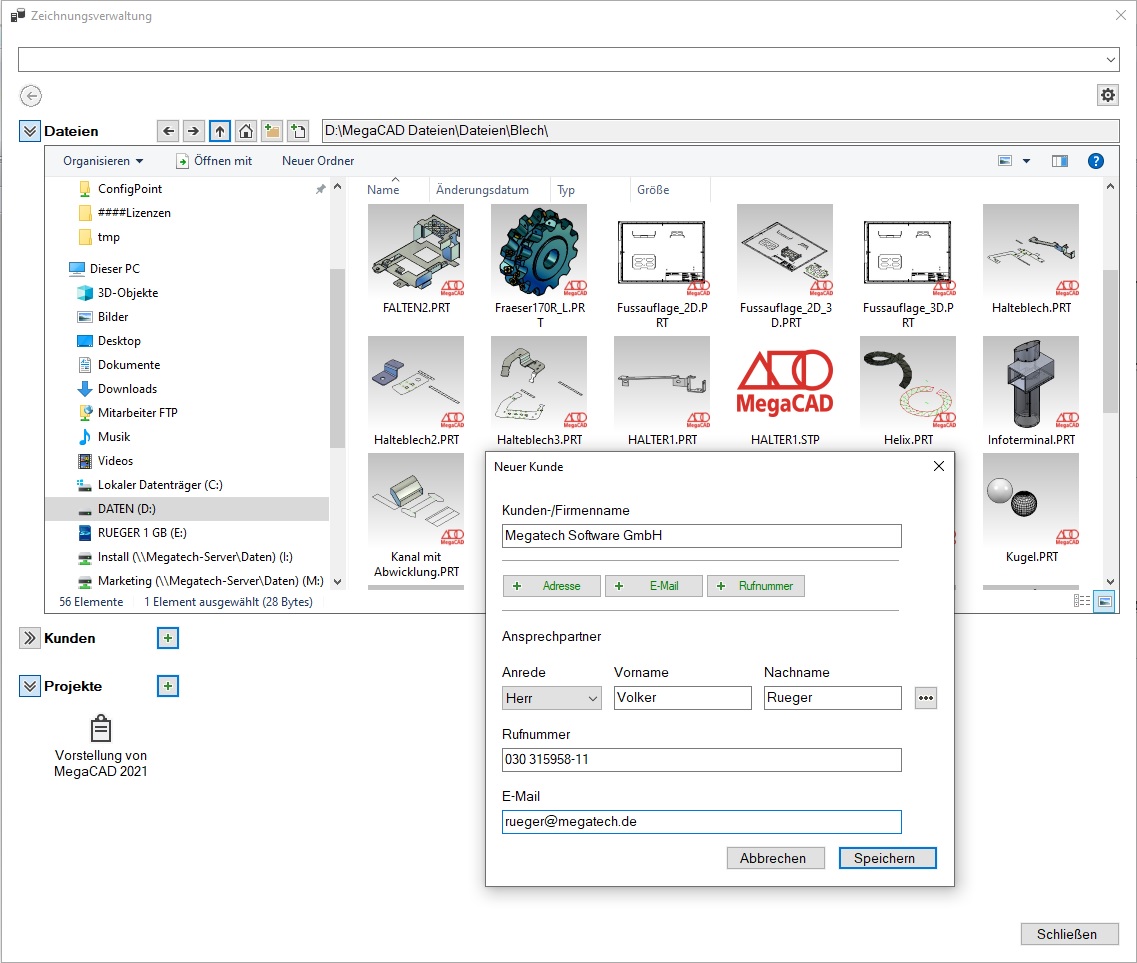

Die MegaCAD eigene Zeichnungsdatenbank arbeitet mit einer Kombination aus Dateiverwaltung von Windows und einer SQL-Datenbank. MegaCAD kopiert alle in der Datenbank abgelegten Zeichnungen und Baugruppen in eine Datenstruktur als Ordner unter Windows neu ab. Diese Daten sind wie normale Ordner unter Windows bearbeitbar. Die Daten werden zusätzlich mit den Kunden und Projektdaten in der SQL-Datenbank gespeichert. Diese Technik ermöglicht eine direkte Bearbeitung der Zeichnungen/Baugruppen und alle dazugehörigen Daten (Stücklisten, PDF-Dateien, Dokumente und Bilder).

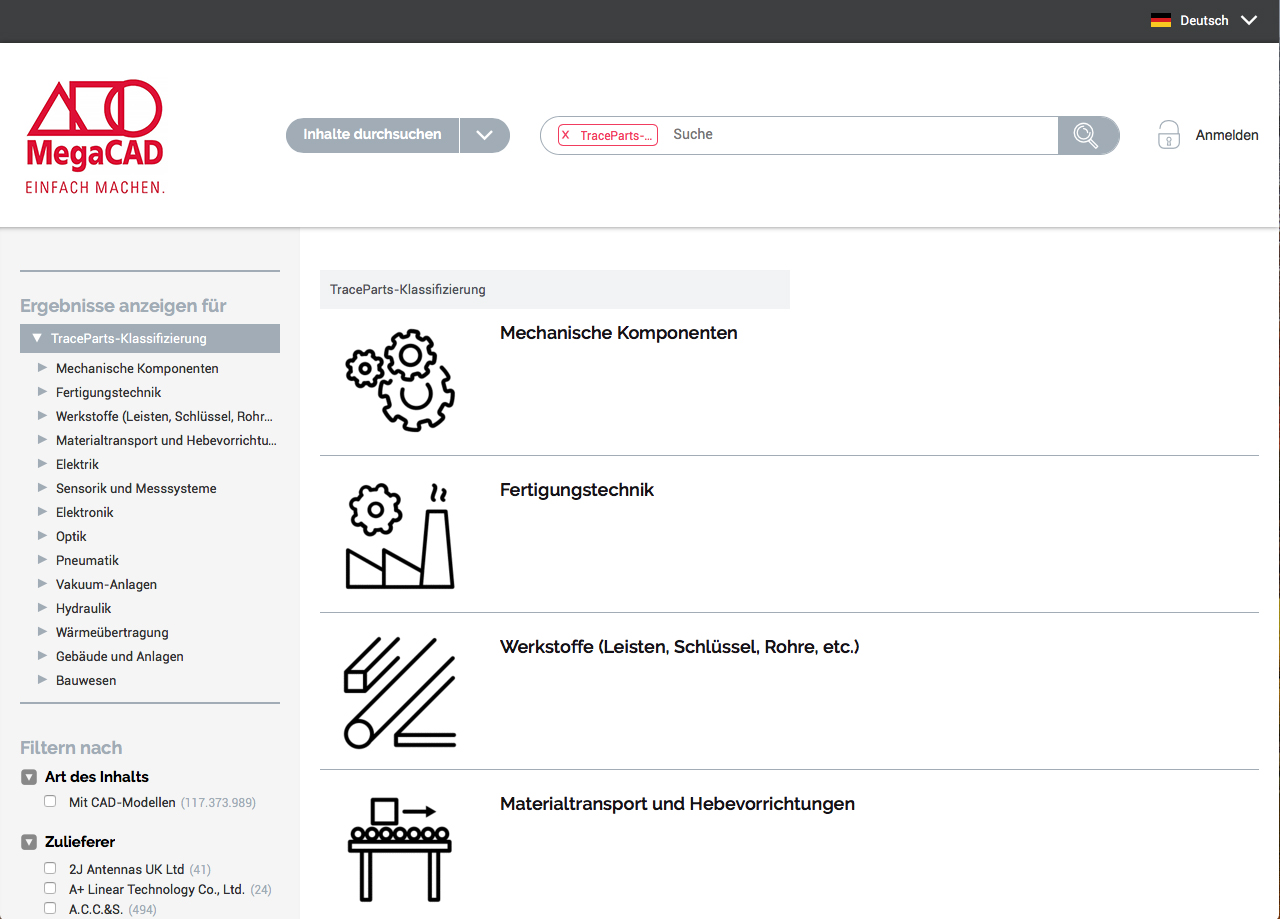

Mit dem neu verlinkten CAD-Portal TraceParts.com stehen Ihnen über unseren neuen eigenen MegaCAD-Browser weltweit Millionen von CAD-Daten kostenfrei zur Verfügung. Es ermöglicht den Zugriff auf Hunderte von Anbieterkatalogen und über 100 Millionen CAD-Modelle und Produktdatenblätter für Entwicklungs-, Einkaufs-, Fertigungs- und Wartungsprozesse.

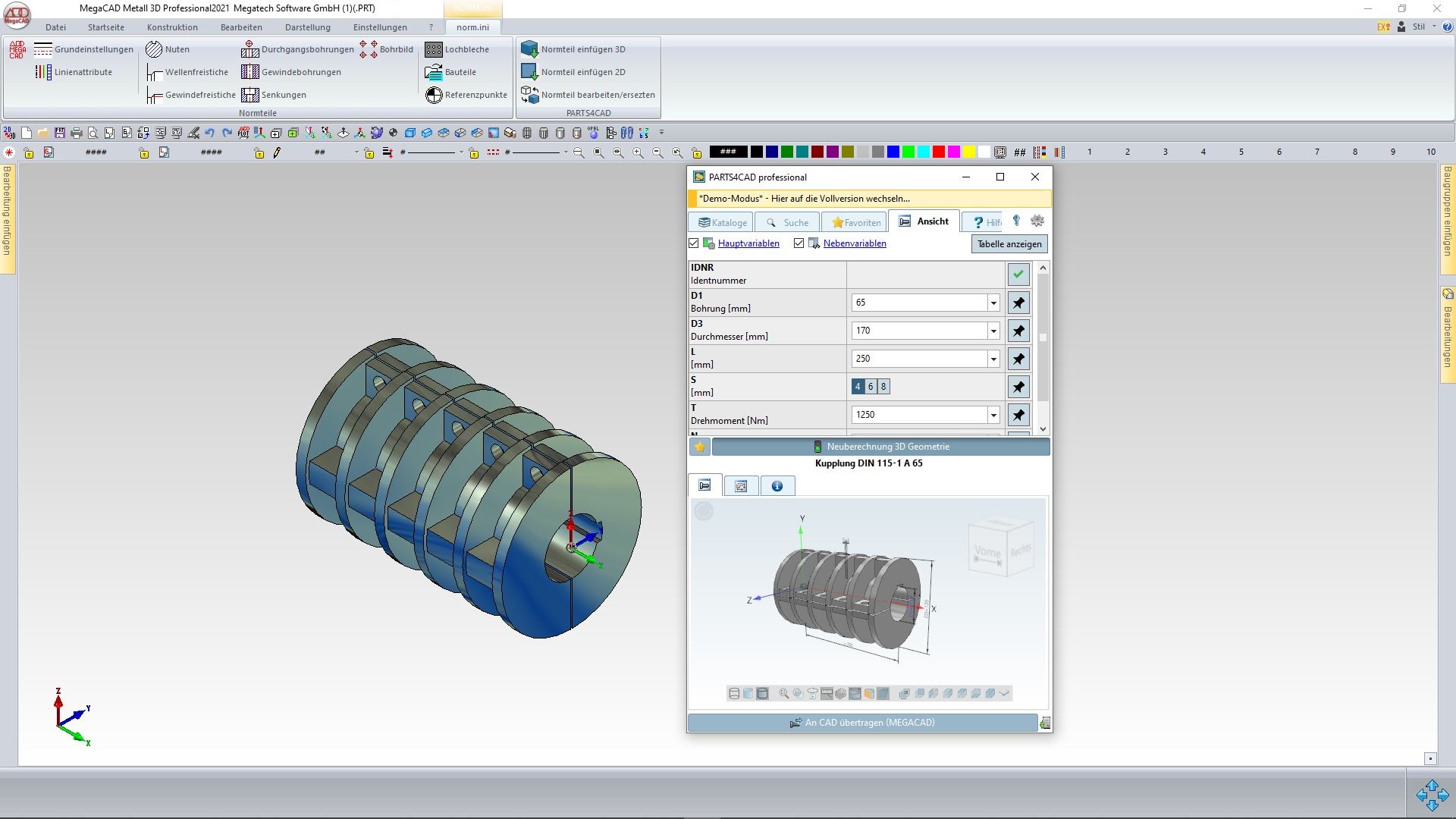

Kein umständliches Importieren: Mit der Direktintegration von PARTS4CAD ist es möglich Geometrien ohne Zwischenspeichern direkt in MegaCAD zu erzeugen. So sparen Sie Zeit und können Ihre CAD-Daten direkt aus Ihrem CADENAS Zugang integrieren.*
*Abrechnung erfolgt über CADENAS
Aktualisierung der CAD Schnittstellen: Creo 7, Solid Edge 2020 bis MP10, AutoCAD 2021, Inventor 2021, Solidworks 2021, CATIA V5 R2021, NX1926 bis NX1938
- Die Performance beim Zoomen mit dem Scrollrad der Maus wurde gerade bei sehr großen Modellen deutlich verbessert.
- Der (Neu-)Aufbau des Featuretree bei Änderungen am Modell geht erheblich schneller.
- Beim STEP-Import können jetzt überflüssige Elemente ausgefiltert werden, was das Datenvolumen ohne Informationsverlust auf 1/5 reduziert.
- Anpassungen an 4K Monitorauflösung
- Ausrichtung des Winkels von Schraffuren
- Neuer Fangmodi: Durchstoßpunkt eines Elementes durch die Arbeitsebene
- Neue Farb- und Transparenzdarstellungsmöglichkeit beim optischen Schnitt
- Erweiterung der Ausgabe um weitere-Farben in der KeyShot Schnittstelle
- Optimierungen bei der Druckausgabe für 2D Ableitungen in Open GL und der Ausgabe von PDF-Dateien.
Industrietreppen, Blech, mehr 2D / 3D und mehr – mit unserer neuen Branchenlösung MegaCAD Metall 3D Professional steht Ihnen der volle Umfang von MegaCAD Metall 3D zur Verfügung, plus zusätzliche Funktionen, wie z.B. der 3D Industrietreppen-Generator, praktische Blechfunktionen und mehr Konverter. So erweitern Sie Ihre Möglichkeiten im Bereich Metall noch einmal deutlich. Ergänzende 2D und 3D Funktionen ermöglichen schnelleres und komfortableres Zeichnen und Modellieren.
Nur in MegaCAD Metall 3D Professional!

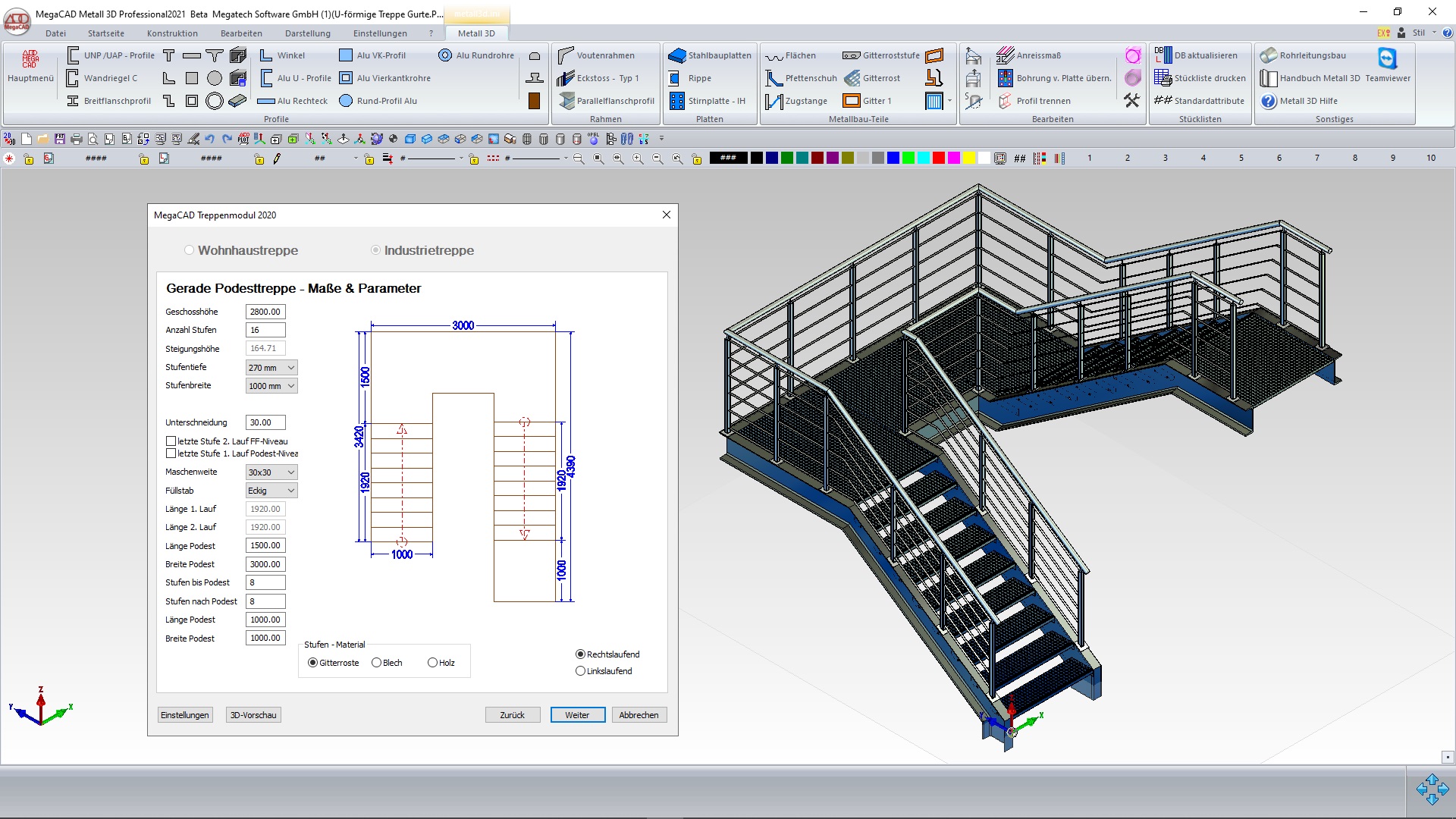

Mit unserem neuen Treppenmodul erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form, mit Podest und Geländer, effizient über die Eingabemaske.
So sparen Sie bereits bei der Konstruktion wertvolle Zeit und Kosten.
Selbstverständlich können Sie auch im Nachhinein in die Konstruktion eingreifen und Veränderungen an Ihrem Modell vornehmen.
Freie Pfosten

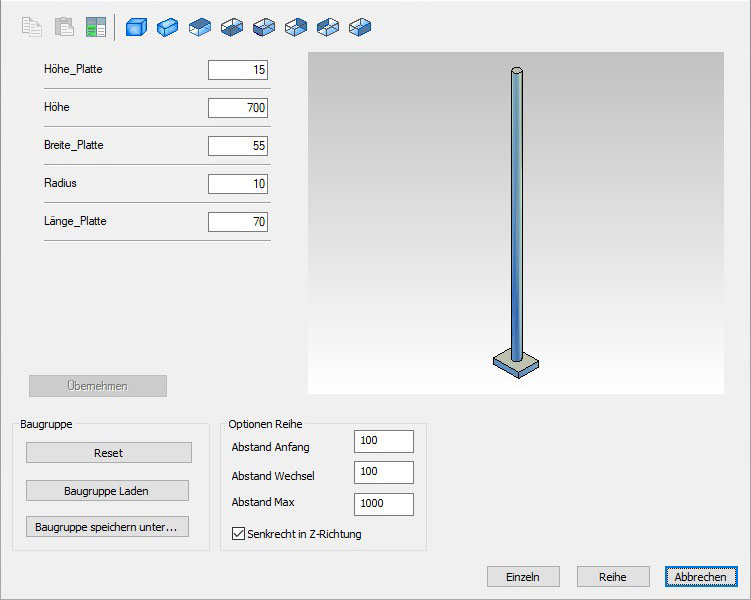

Erstellen und Speichen Sie Ihre eigenen Pfosten mit dem neuen Bauteildialog. Importieren Sie, mit variablen versehene Pfosten-Baugruppen und verändern diese nach Ihren Bedürfnissen.
Handlauf

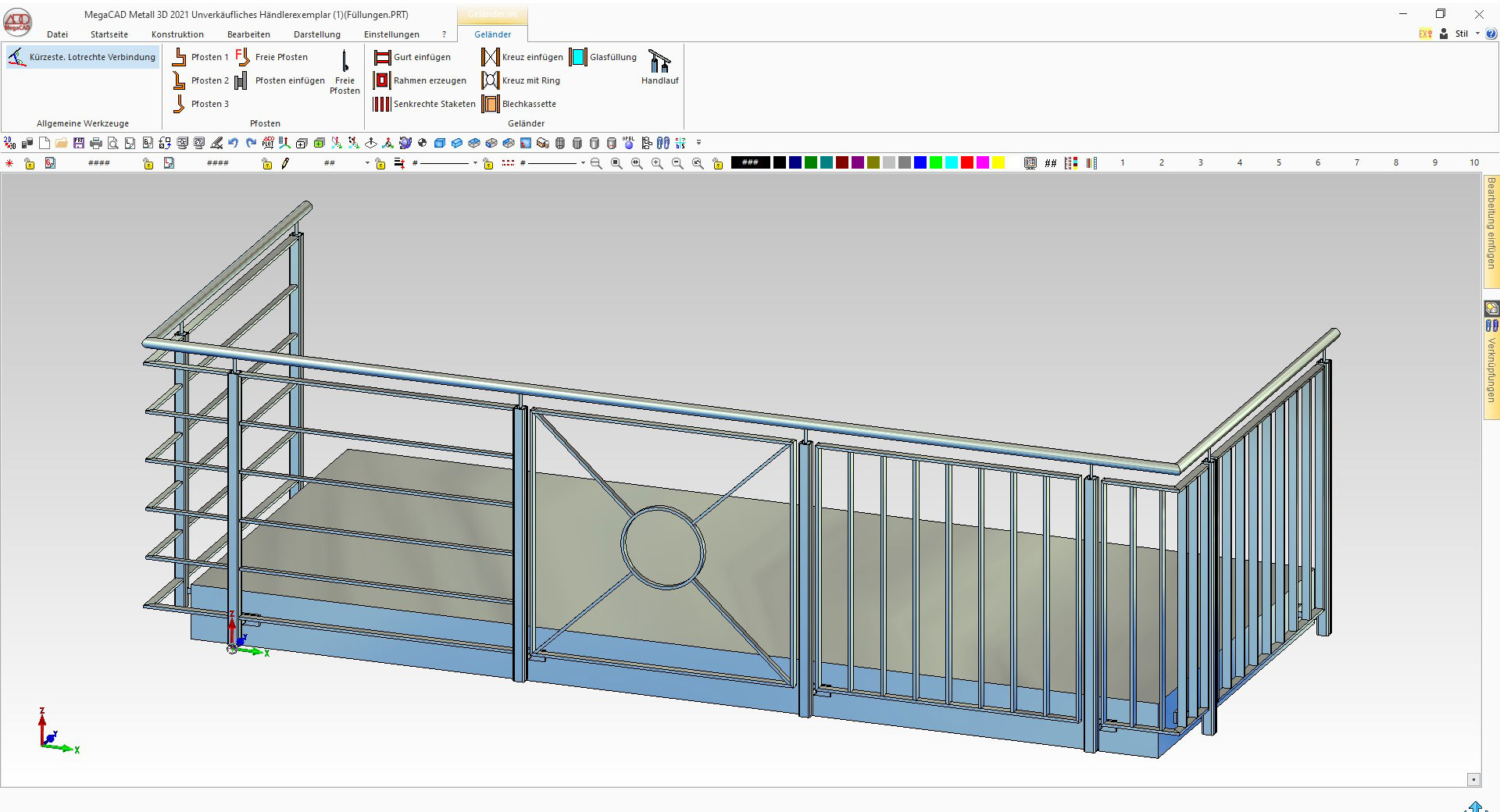

Erstellen Sie Handläufe für senkrechte oder seitliche Montage ganz komfortabel über den Handlauf Dialog. Legen Sie einfach Ihre gewünschten Parameter fest.
Rohre erzeugen/verbinden

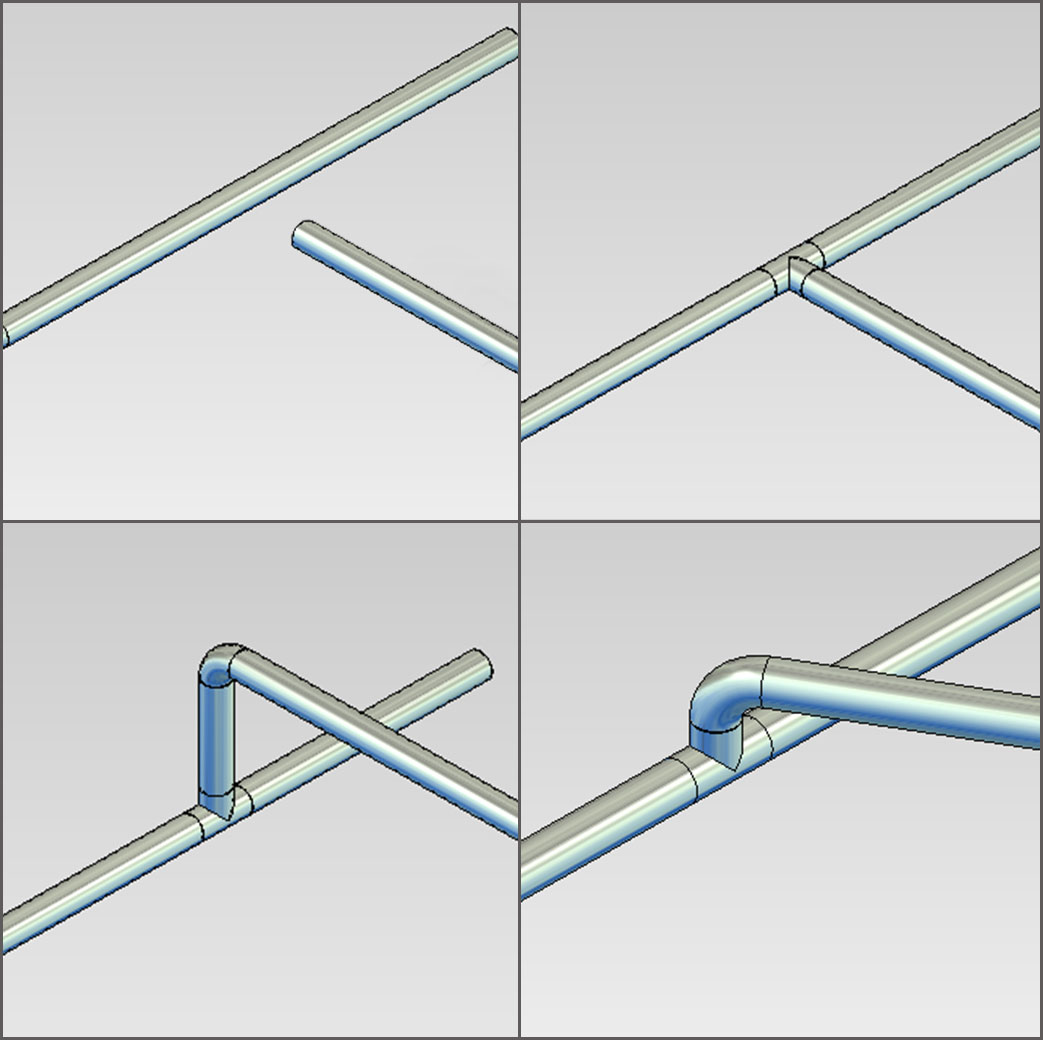

Über den Dialog Rohre erzeugen sie Rohre ganz einfach über definierte Polygonzüge. Anschluss- und Durchgangsrohre lassen sich ganz einfach miteinander verbinden und werden automatisch mit einem T-Stück versehen. Auch dann, wenn diese auf unterschiedlichen Ebenen liegen oder nicht im 90 Grad Winkel aufeinandertreffen.
ProfilConnect

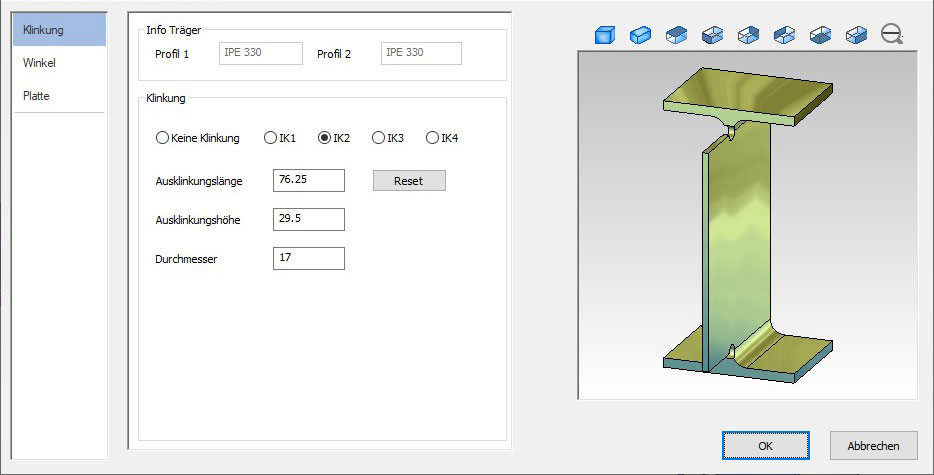

Breitflanschprofile können halbautomatisch miteinander verbunden werden. Dabei stehen Klinkungen, Winkel und Kopfplatten zur Auswahl. Die Bohrungen in den Winkeln und den Kopfplatten werden automatisch auf die Profile übertragen. Das zu bearbeitende Profil wird automatisch verlängert. Beim Verschieben eines Stahlprofils über den Featuretree wird die dazugehörige ProfilConnect-Verbindung aktualisiert
Freie Profile

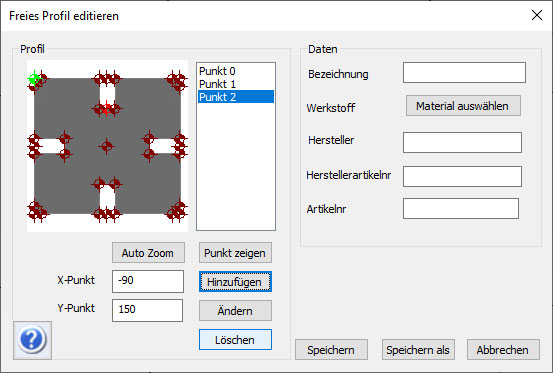

Speichern Sie Profilquerschnitte für freie Profile. Zeichnen Sie sich zunächst den gewünschten Profilquerschnitt in der absoluten XY- Ebene von MegaCAD oder laden Sie sich den gewünschten Querschnitt als DXF oder DWG ein. Über die Funktion freie Profile können Sie nun mehrere Einfügepunkte definieren. Dabei können Sie, im Vorschaufenster angezeigte Punkte und deren Mittelpunkt, einfach übernehmen.
