MegaCAD 2022

Mit MegaCAD 2022 steht Ihnen auch dieses Jahr eine noch leistungsfähigere Version unser 2D/3D Konstruktionssoftware zur Verfügung.

Noch schneller, noch komfortabler – unter dieser Prämisse haben wir wieder viele Neuerungen und Verbesserungen in MegaCAD 2022 für Sie implementiert. Zum Beispiel den weiteren Ausbau unserer, direkt in MegaCAD integrierten Zeichnungsverwaltung oder die Integration einer Suche innerhalb des Feature Trees – um nur zwei Highlights zu nennen. Eine vollständige Dokumentation aller Neuerungen in MegaCAD finden Sie am Ende dieser Seite, in unserer Dokumentation.

Selbstverständlich haben wir neben den Neuerungen, für einen komfortableren Umgang mit MegaCAD, auch in diesem Jahr wieder unsere umfangreichen Schnittstellen an den aktuellen Standard angepasst. So fügt sich MegaCAD auch weiterhin optimal in die bestehenden Prozesse und Workflows Ihres Unternehmens ein.

Alle Neuerungen

Hier finden Sie unsere komplette Dokumentation der Neuerungen in MegaCAD 2022.

MegaCAD 2022

MegaCAD 2022 Metall (Professional)

Einige Highlights
Zeichnungsverw_Bed_Komf

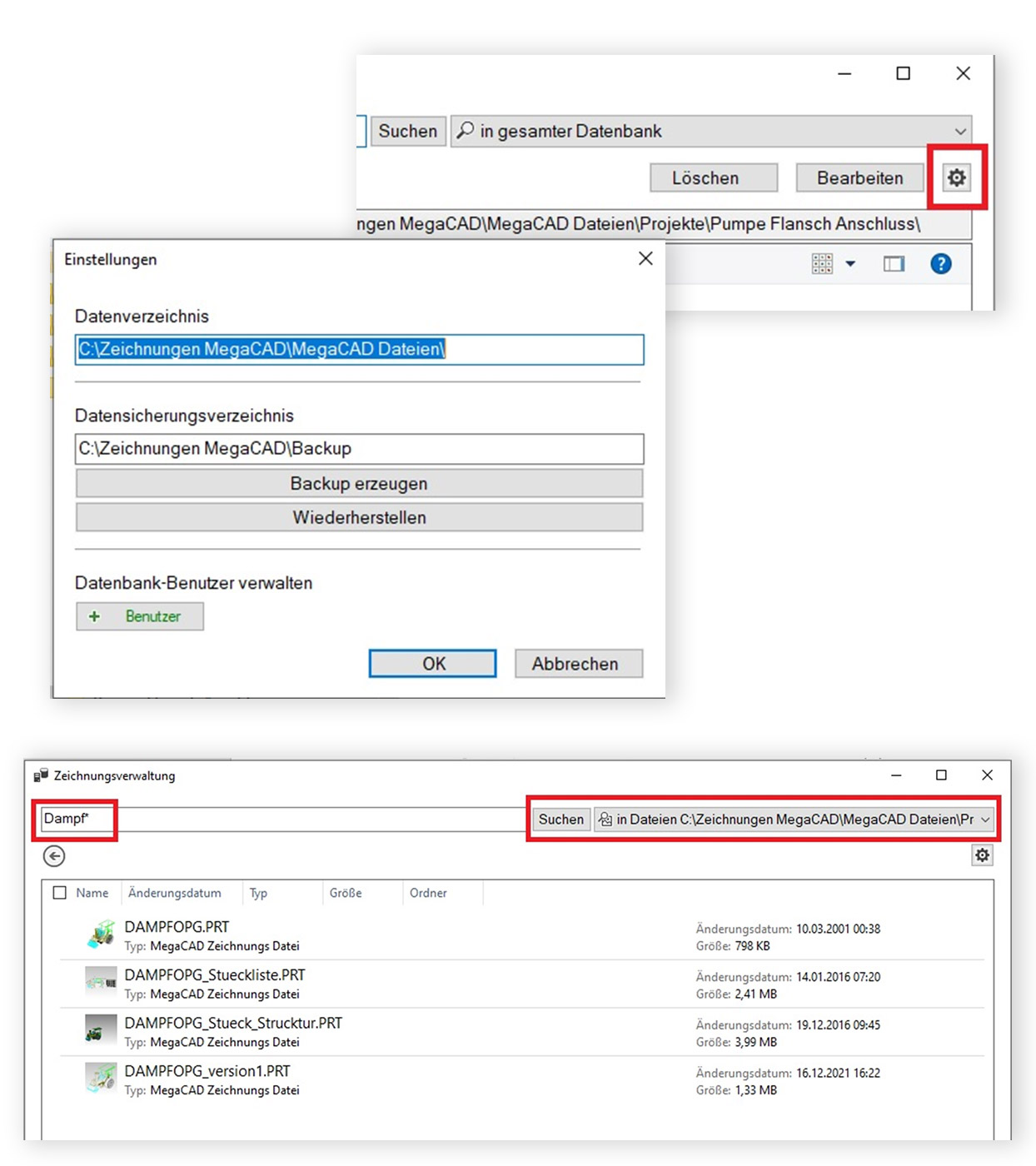

Zeichnungsverwaltung – Bedienung und Komfort

Wir haben den Komfort und die Bedienung unserer integrierten Zeichnungsverwaltung noch einmal deutlich gesteigert. So können Sie z.B. für ein Projekt auch Mitarbeiter anlegen, die noch nicht in der Benutzerverwaltung vorhanden sind oder Datenverzeichnisse, auch über den Einstellungs-Button, verschieben und umbenennen.

Durch die Optimierung und Verfeinerung unserer Suchfunktion ist diese jetzt noch komfortabler und erspart Ihnen weitere Zeit. So kommen Sie bei der Suche über die Dropdown-Liste oder der Direkt-Eingabe, mit entsprechenden Filtern, noch präziser zu Ihrem Ergebnis.

Zeichnungsverw_Revision

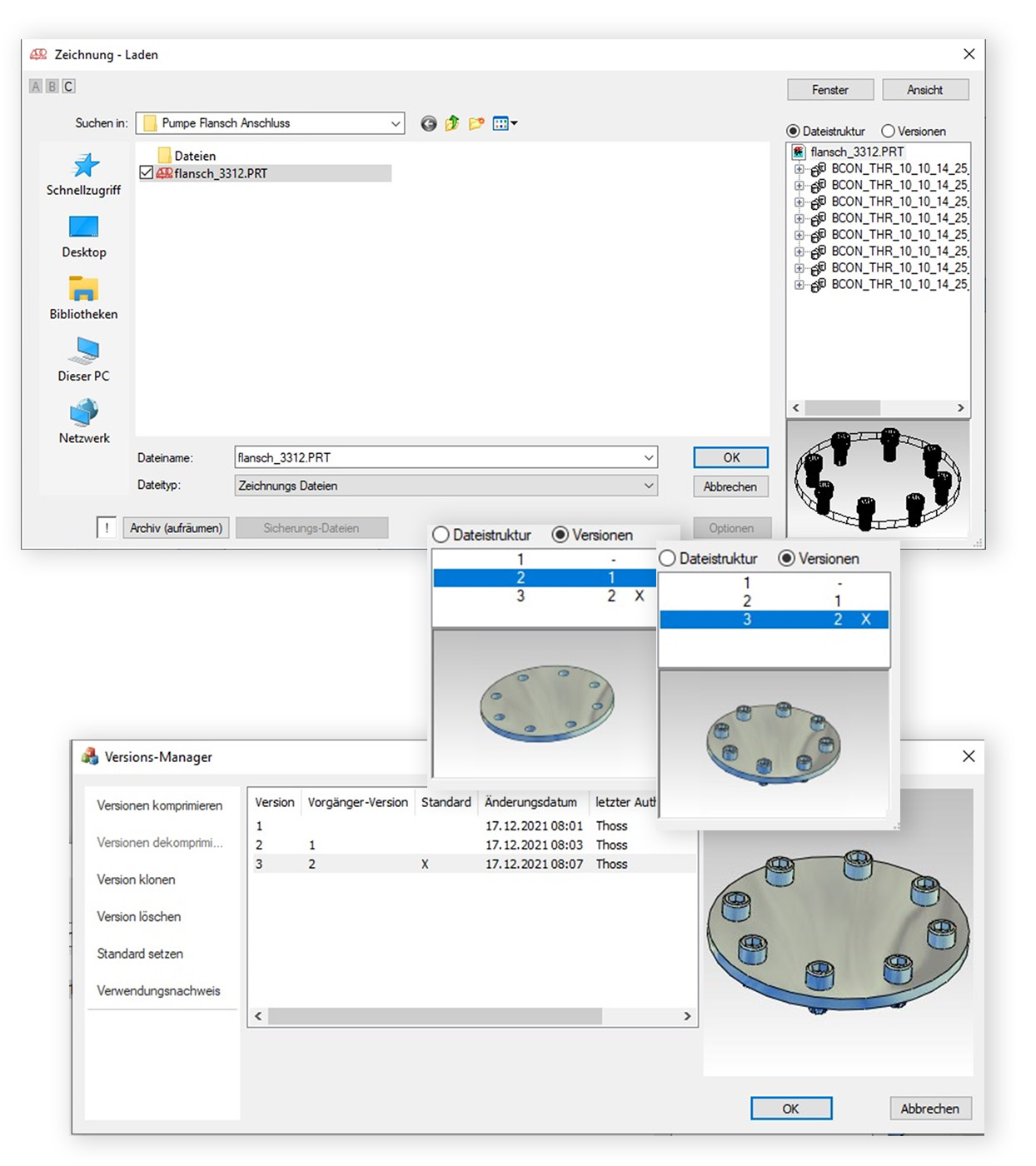

Zeichnungsverwaltung – Revisionierung

Revisionsstände werden über die Zeichnungsverwaltung automatisch archiviert. Autorisierte Nutzer können diese jederzeit einsehen und haben Zugriff auf die aktuellen Versionen. Da die Revision Ihrer CAD-Daten direkt über die in MegaCAD integrierte Zeichnungsdatenbank geschieht, minimieren Sie so den Arbeitsaufwand, gegenüber einer herkömmlichen Revision, um ein Vielfaches!

Die Anpassung Ihrer CAD-Zeichnungen und Stücklisten erfolgt direkt in MegaCAD – ohne ein EDM System!

Featuretree

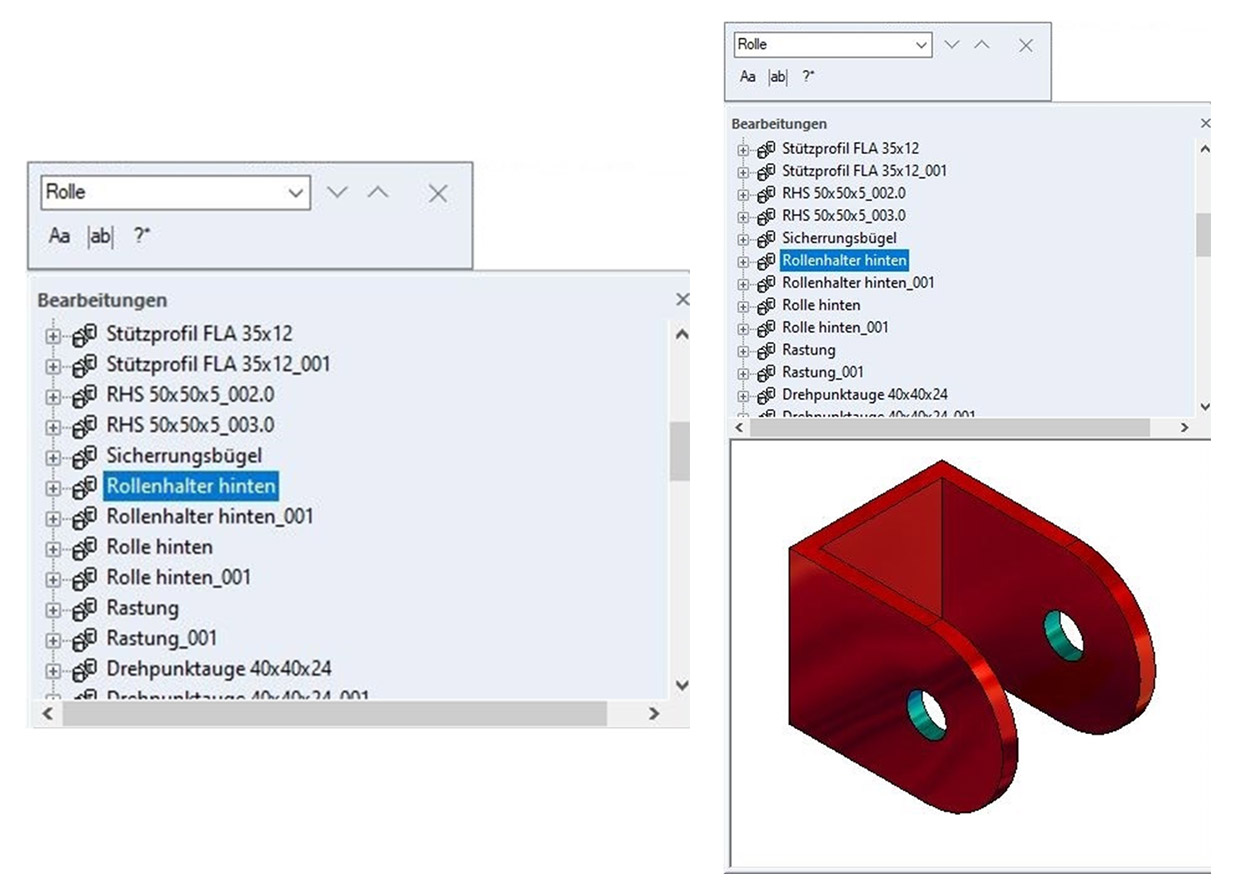

Feature Tree

Wir haben unseren Feature Tree um eine komfortable Suchfunktion ergänzt.

Wenn der Feature-Tree aktiv ist und man die F3-Taste drückt, dann öffnet sich ein Such-Dialog. Falls der Dialog bereits aufgeblendet ist, wird beim Drücken der F3-Taste nach weiteren Treffern gesucht.

Variablen_1

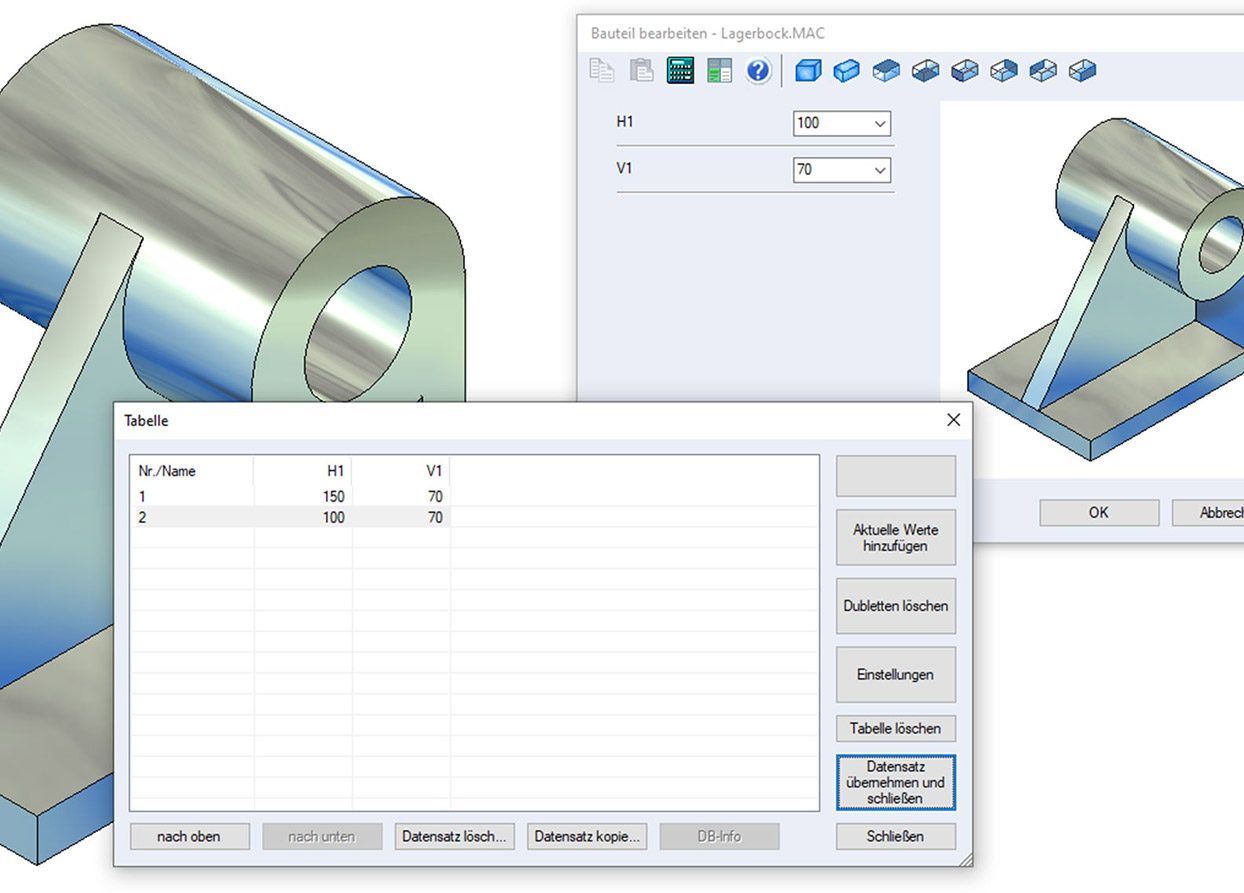

Variablen – Bauteildialog

Wir haben neue Umschaltmöglichkeiten in der Datentabelle und weitere Verbesserungen für die einfachere Bedienung geschaffen. Zudem können Sie in den Einstellungen weitere Eigenschaften der Variablen verwalten.

Durch die Veränderungen in der Datentabelle stehen Ihnen im Bauteildialog nun unterschiedliche Eingabemöglichkeiten zur Verfügung.

Verschraubungen

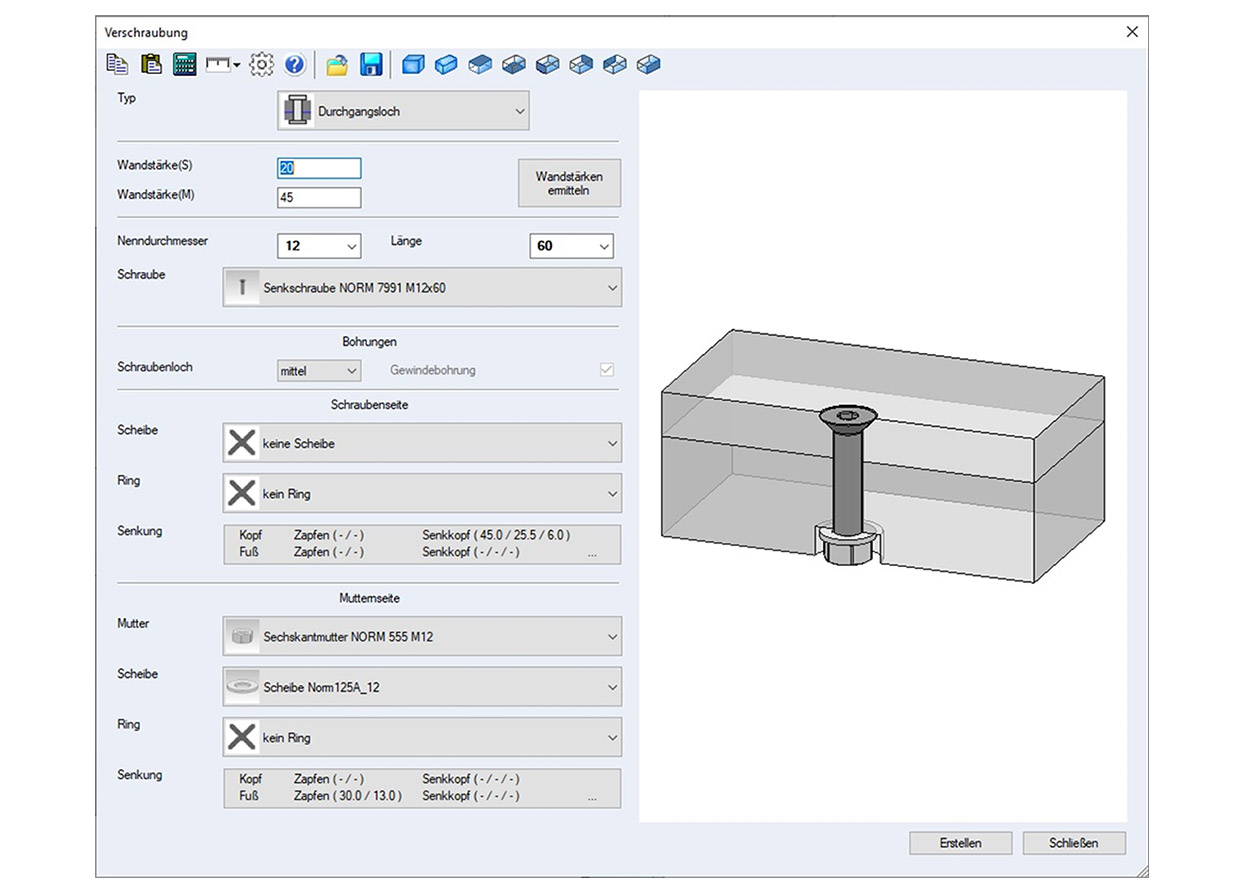

Verschraubungen

Wir haben unsere Verschraubungsfunktion weiter ausgebaut. Bei Verschraubungen können Bohrungen nun inklusive Zapfen und Senkungen bequem über den Verschraubungs-Dialog erzeugt werden.

Flächenverband in Körper umwandeln

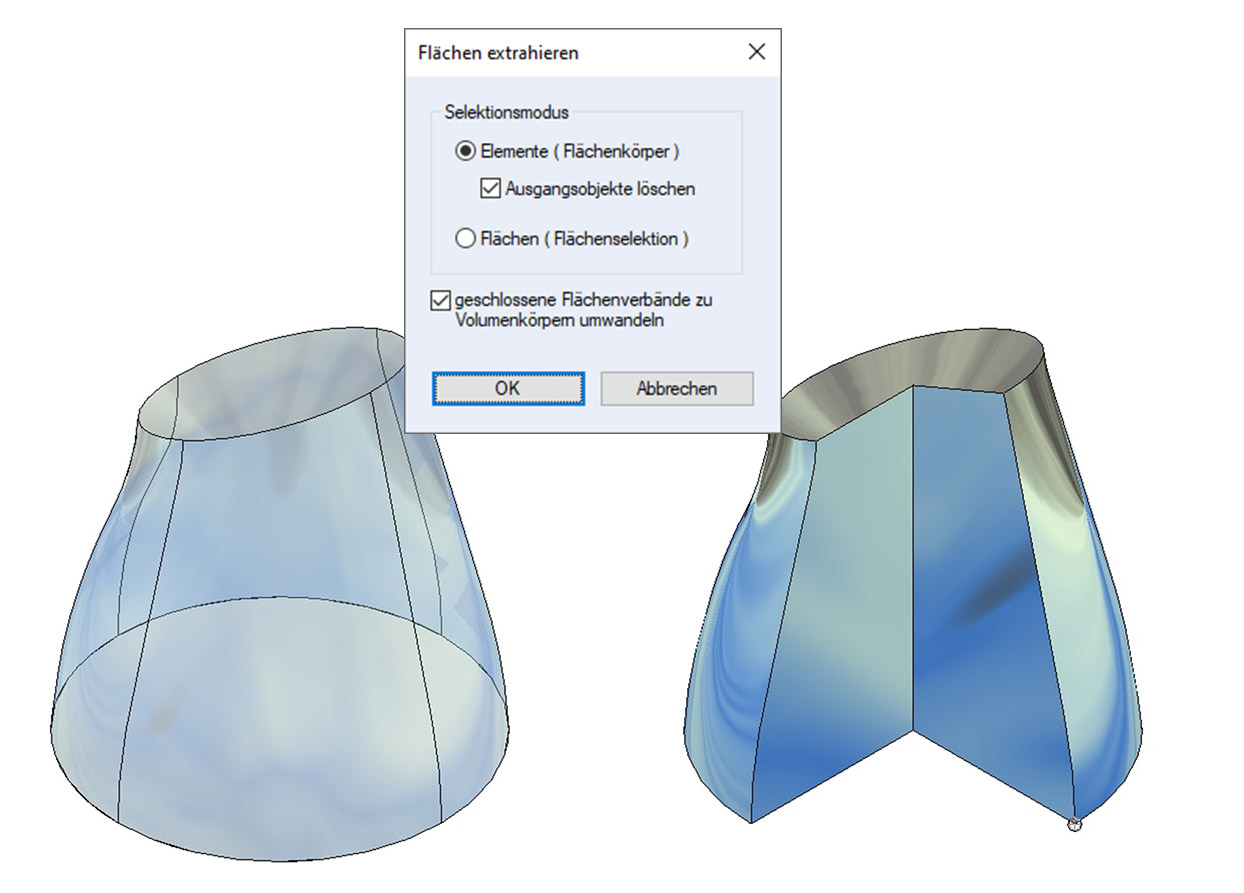

Flächenverbände in Körper umwandeln

Die Funktion „Flächen extrahieren“ hat neue Optionen zur Auswahl der Flächen. Geschlossene Flächenverbände werden wahlweise in Volumenkörper umgewandelt. Die einzelnen Flächen müssen nicht zuvor addiert werden und die Orientierung der Normalenvektoren muss nicht geprüft werden.

Stückliste

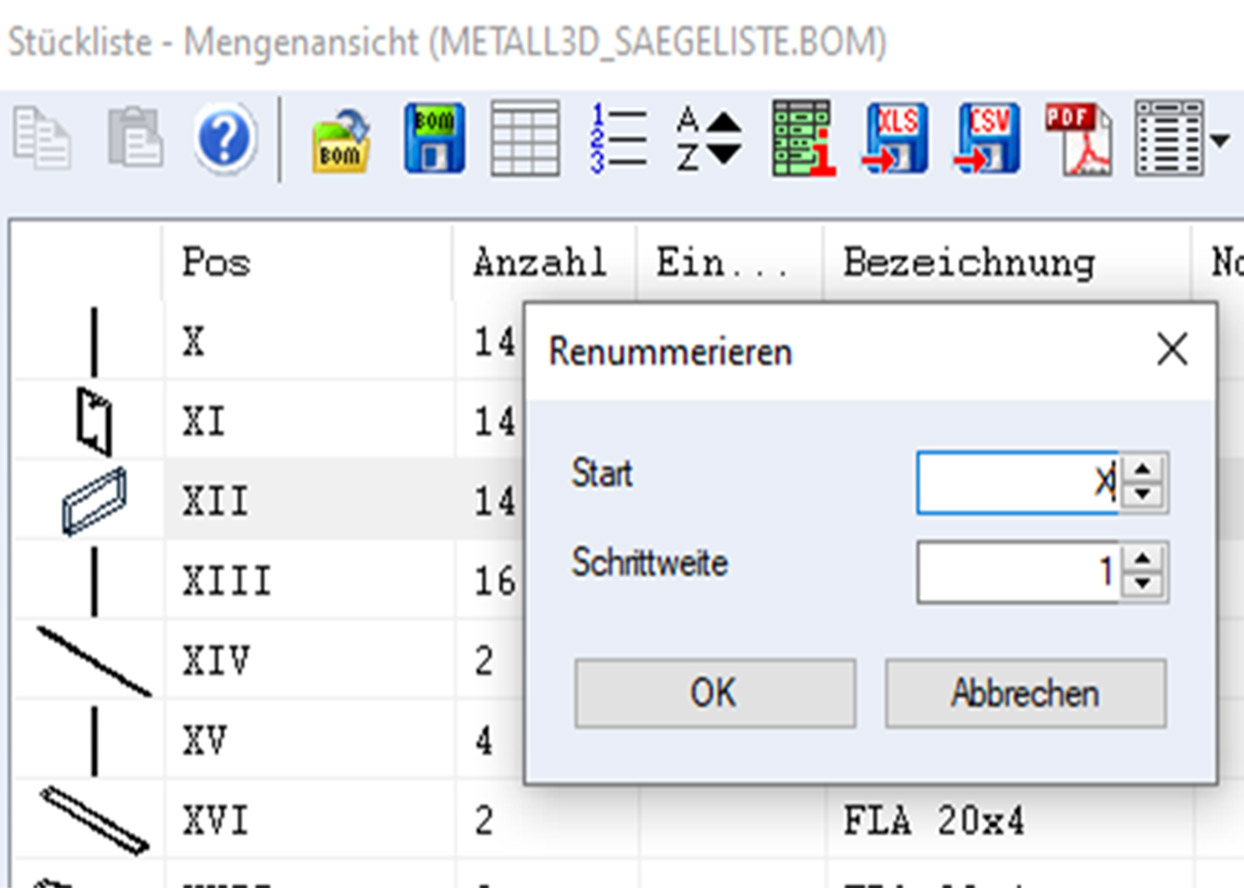

Beim Renummerieren in der Stückliste können nun auch, wie bereits beim Erzeugen der Positionsnummern, römische Zahlen, Buchstaben und Dekorationen benutzt werden:
Wird eine römische Zahl, eine arabische Zahl (Default) oder ein Buchstabe im Feld Start eingetragen, so wird entsprechend weiter gezählt. Die Schrittweite wird in allen drei Fällen als arabische Zahl eingetragen.

Metall 3D
Rohrleitungsbau

Rohrleitungsbau

Stücklisteninformationen werden in MegaCAD jetzt auch mit Länge, Breite und Tiefe automatisch eingetragen. Es ist nicht länger notwendig diese nachträglich zu ermitteln. So sparen Sie durch diese komfortable Erweiterung deutlich an Arbeitsaufwand ein.

Pfettenschuh

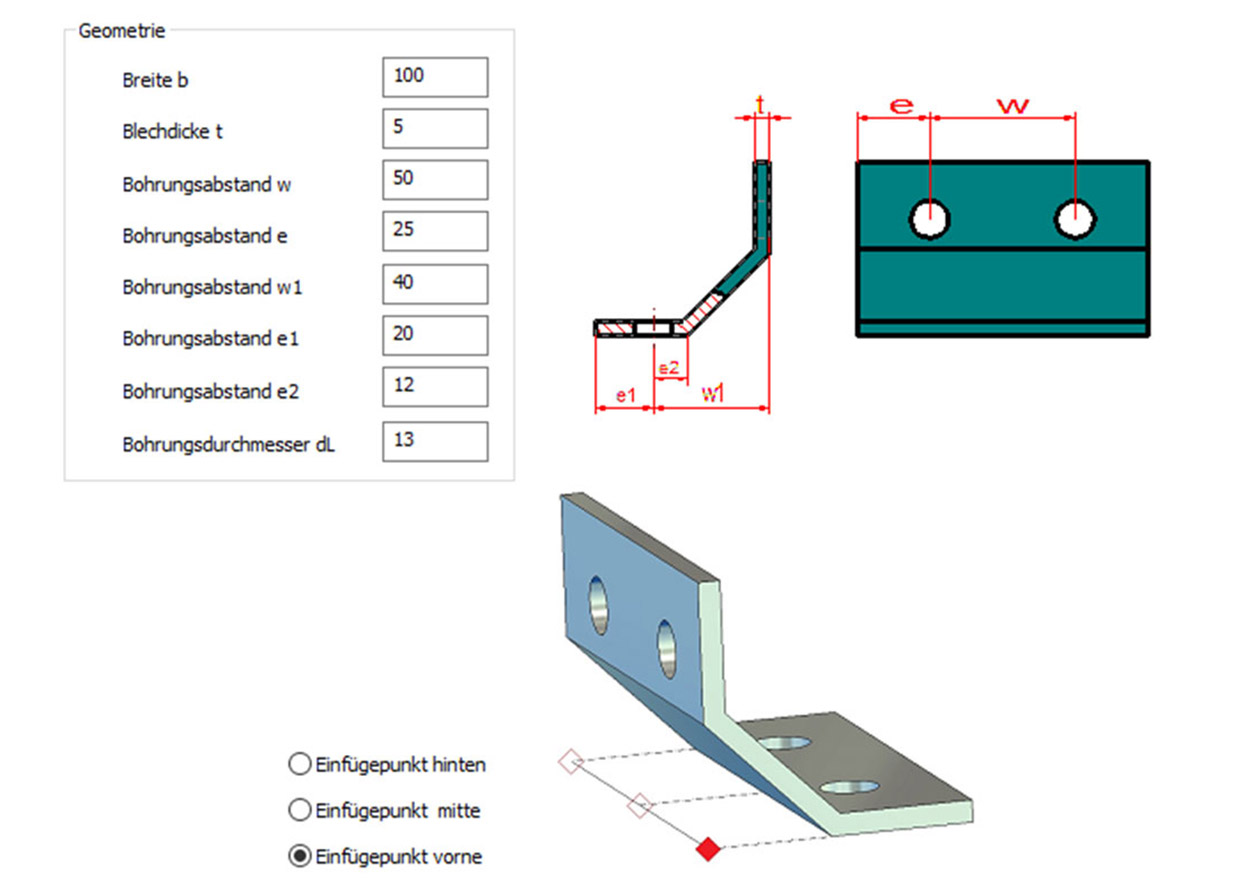

Pfettenschuh

Diesen Dialog haben wir komplett überarbeitet. So haben Sie jetzt die Möglichkeit Änderungen über Drag & Drop durchzuführen. Der Pfettenschuh hat nun drei mögliche Einfügepunkte.

Freie_Pfosten_01

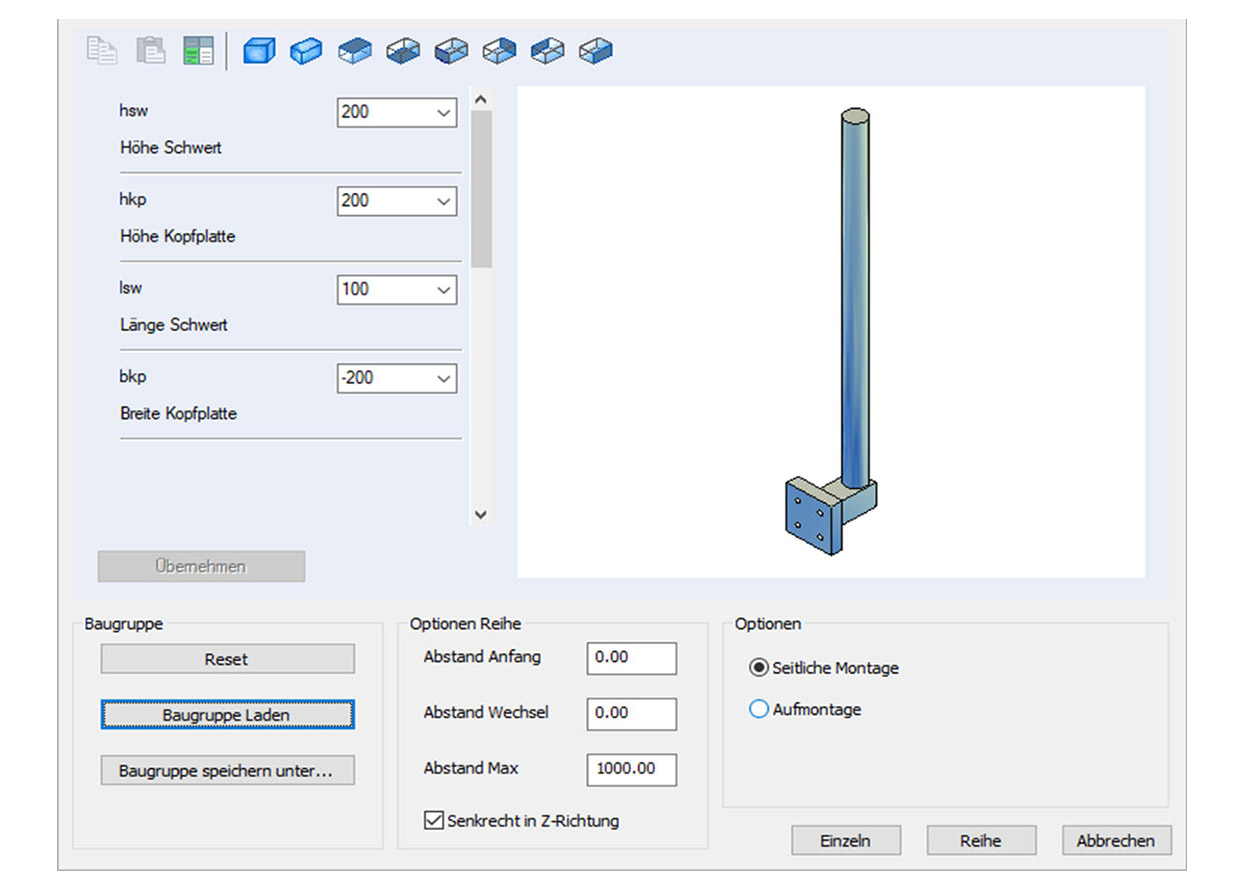

Freier Pfosten

Freier Pfosten mit mehreren Teilpfosten für Handlauf und Füllungen in Reihe und einzeln nun mit editierbarer Baugruppe.
Die Montageart (Seitlich/Aufmontage) ist im Dialog wählbar. Wird eine Reihe auf Kante gesetzt, wird nun berücksichtigt, ob die richtige Fläche entsprechend der Montageart gefunden wurde.

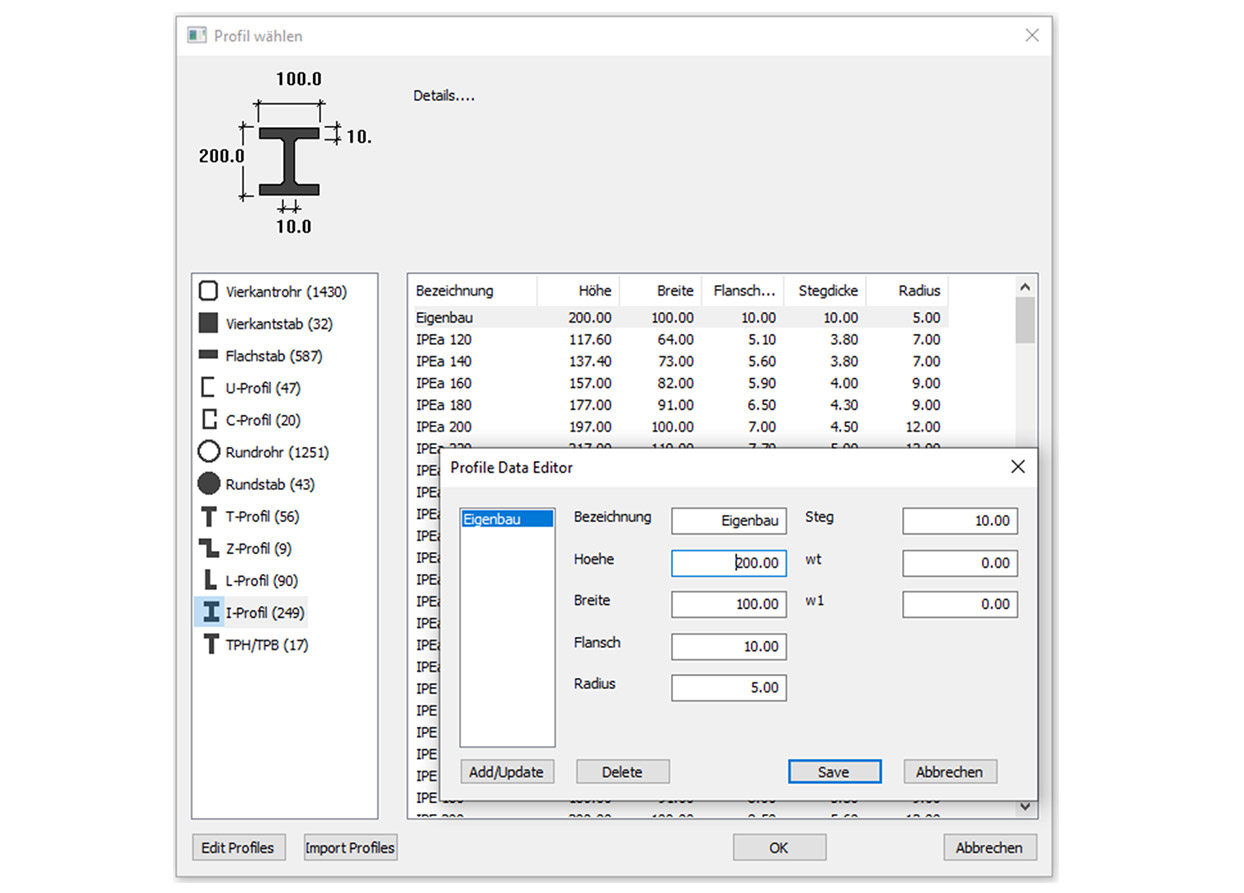

Stahlprofile

Stahlprofile können jetzt über einen Dialog komfortabel editiert und erweitert werden.
Selbst erstellte Stahlprofile aus einem Modell, die nicht in unserer Datenbank vorhanden sind, werden automatisch hinzugefügt.

Füllungen 01

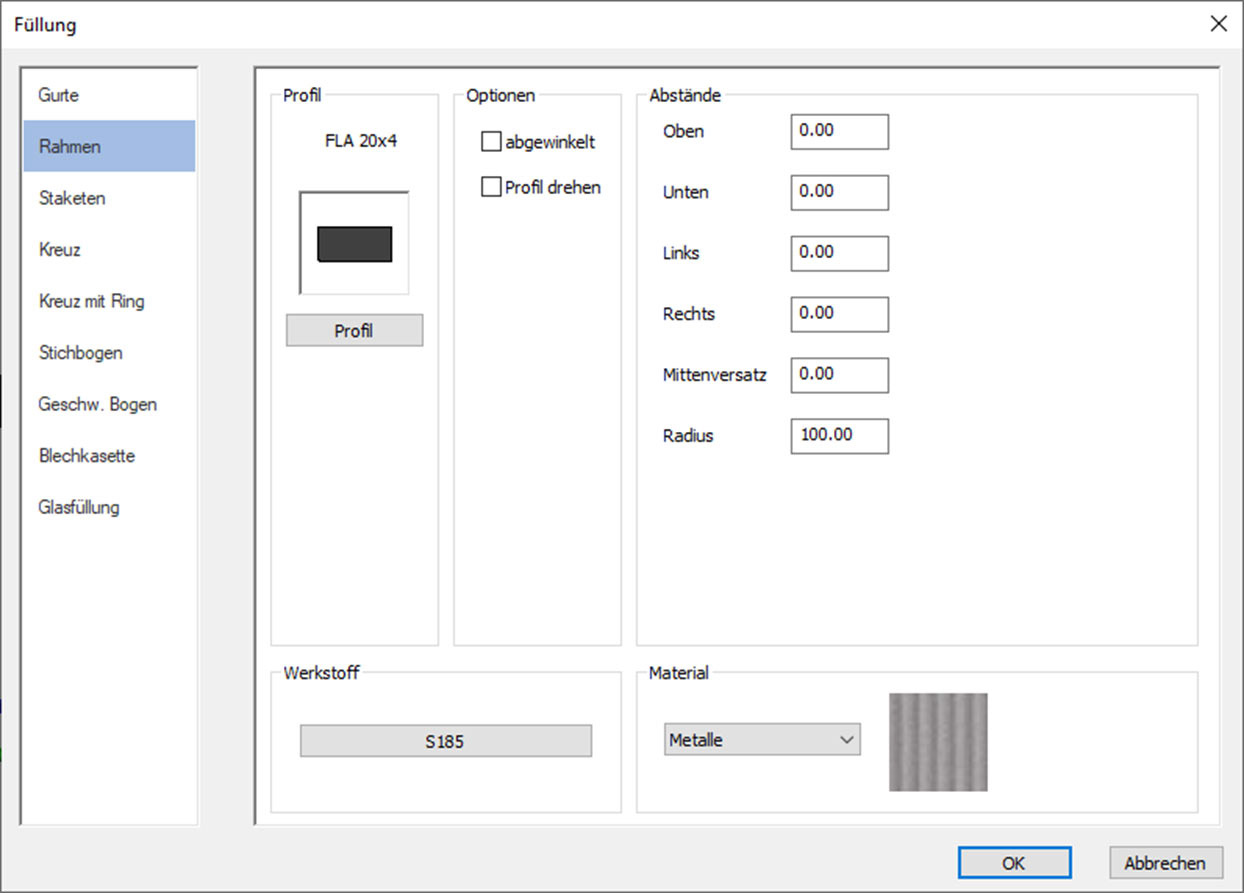

Füllungen

Über diesen neuen Auswahldialog werden Ihnen alle vorhandenen Füllungen angeboten. Sie haben stets die Möglichkeit einen schnellen Überblick über Ihre Auswahlmöglichkeiten zu bekommen und greifen ganz komfortablen, zentral über eine Maske, auf Ihre Füllungen zu.

Bearbeitung übertragen

Bearbeitung übertragen

Neue Funktion für Stahlprofile und Geländer.
Wenn man Profile mehrfach einfügt oder kopiert und eines dieser Profile bearbeitet, dann kann man jetzt, anders als bei den normalen MegaCAD Referenzen, auswählen, auf welche gleichartigen Profile die Bearbeitung übertragen werden soll. Diese Operation kann auch mehrfach durchgeführt werden.

Treppenmodul
Begehbarkeit berechnen

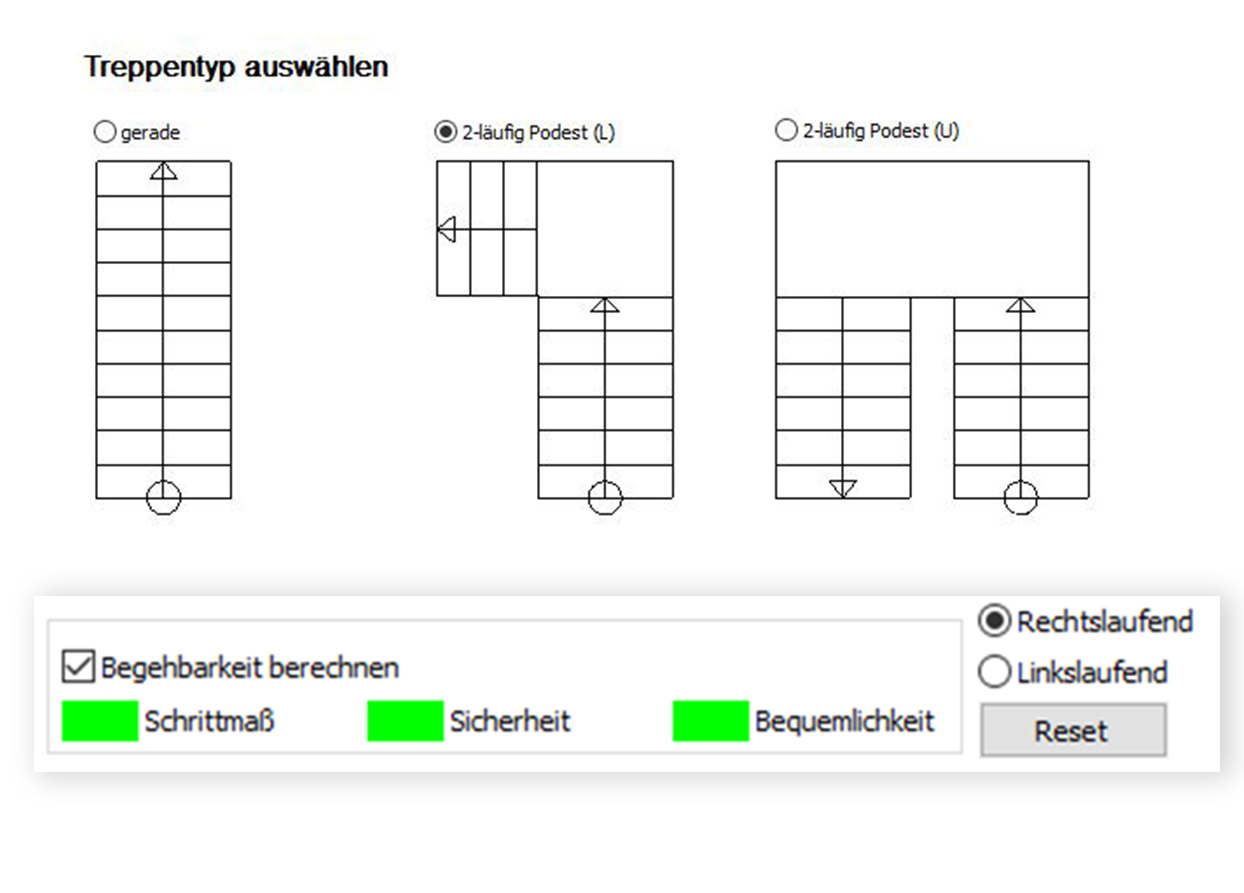

Begehbarkeit berechnen

Sie können Schrittmaß, Sicherheit und Bequemlichkeit berechnen. MegaCAD nutzt dafür die gängigen Schrittmaßformeln. Somit steht Ihnen diese sicherheitsrelevante und zeitsparende Funktion nun auch bei Industrietreppen zur Verfügung.

Spindeltreppe

Spindeltreppen

Wir haben das Treppenmodul um Spindel- und Wendeltreppen inkl. Geländer erweitert. Gurte, Füllungen und Handlauf passen sich hier automatisch der entsprechenden Krümmung an.
