Metall 3D Professional

Industrietreppen, Blech, mehr 2D und 3D.
Mit unserer Branchenlösung MegaCAD Metall 3D Professional steht Ihnen der volle Umfang von MegaCAD Metall 3D zur Verfügung. Die zusätzlichen Funktionen, wie der 3D Industrietreppen-Generator, die praktischen Blechfunktionen und mehr Konverter erweitern Ihre Möglichkeiten im Bereich Metall jedoch noch einmal deutlich. Ergänzende 2D und 3D Funktionen ermöglichen schnelleres und komfortableres Zeichnen und Modellieren.

Video starten

Metall 3D Professional

Metall 3D Professional

Industrietreppen, Blechabwicklung, Stücklisten, Konverter, …

Mit unserem neuen Treppenmodul erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer, effizient über die Eingabemaske.
So sparen Sie bereits bei der Konstruktion wertvolle Zeit und Kosten.
Selbstverständlich können Sie auch im Nachhinein in die Konstruktion eingreifen und Veränderungen an Ihrem Modell vornehmen.
Mit den Stücklisten haben Sie jederzeit alle wichtigen Informationen auf Knopfdruck parat. Auch die Konstruktion von Blechteilen ist möglich. Mit den neuen Blechfunktionen sind Sie sogar in der Lage, Blechabwicklungen, z.B. an einer Spindeltreppe, schnell und komfortabel direkt vorzunehmen.
Zudem sind in MegaCAD Metall 3D Professional bereits alle Konverter enthalten.

Hard- und Softwareempfehlung für MegaCAD 2021

MegaCAD ist für Windows 10 (32- und 64- Bit) geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden.

Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.

Prozessoren, Arbeitsspeicher und Grafikkarten

Basisausstattung Standardausstattung gehobene Ausstattung
Prozessor AMD Ryzen 3 2400G
Intel Core i3-8300
AMD Ryzen 5 2600X
Intel Core i5-8600K
AMD Ryzen 7 2700X
Intel Core i7-8700K
Arbeitsspeicher
Festplatte
**
4 GB RAM
1 TB HDD
4 – 8 GB RAM
256 GB SSD / 1 TB HDD
8 – 16 GB RAM
512 GB SSD / 2 TB HDD
Grafikkarte AMD Radeon Pro WX 4100
NVIDIA Quadro P400
AMD Radeon Pro WX 5100
NVIDIA Quadro P600
AMD Radeon Pro WX 7100
NVIDIA Quadro P1000 / P2000

*MegaCAD 2021 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2021 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.

Notebooks

Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2021 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2021 ausreicht. Wir raten für den Einsatz von MegaCAD 2021 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).

OpenGL

MegaCAD 2021 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten.
Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen.
Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2021 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.

Displays (Monitore)

Wir empfehlen (zwei) matte (entspiegelte) 24-/27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2021 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung.
1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2021 sinnvoll nutzen zu können.

Eingabegeräte

Für den Einsatz von MegaCAD 2021 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2021 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.

Windows Remote Desktop

Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.

Stand 09.2021.


Datenblatt als PDF herunterladen

Schnittstellen

Die Dateiformate im Einzelnen:

STEP AP203 (Import und Export)
AP214 (Import und Export)
AP224 (Import und Export)
IFC Import und Export
STL Import mit Healingfunktion
Export mit diversen Einstelloptionen
SAT (ACIS)
SAT/SAB/ASAT*/ASAB*
Import und Export von Körpern, Flächen und 3D Splines.
DWG/DXF (2D+3D) Import und Export (ACAD 12 bis 2021)
MDT Proxi-Elemente
Körper (eingebettete SAT Dateien)
Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD Versionen)
Modell- und Layoutbereiche
VRML Export im Format 1.0 (nur Geometrie )
WMF Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps)
BMP Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.)
HPGL Import und Export im Format 1.0
3D PDF Export
CDL (2D+3D) Export und Import von Geometriedaten als ASCII Datei.
Microsoft Access Export und Import von 2D-Zeichnungen als MDB (Access) Datei.

*Über ASAT/ASAB können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.

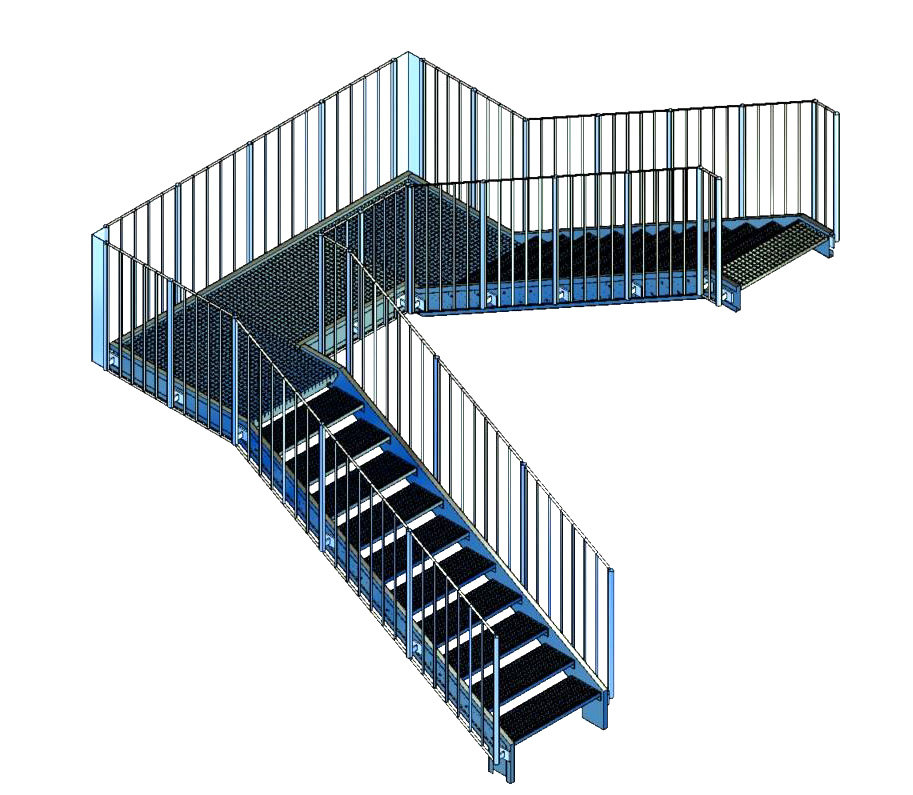

3D Treppengenerator
mehr
  • Generator gestütztes Erstellen von Industrietreppen
  • Geradläufige und 2-läufige Industrietreppen in L- und U-Form
  • Mit Podest und Geländer
  • Wahlweise auf Stoß oder Gehrung
  • Gitterrost-, Holz- und Blechstufen
  • Wangen aus Blechen oder Profilen
  • Aufgesattelte Stufen und seitliche Montage
  • Wangen-, 1-Holm- oder 2-Holmtreppen
Geländer
  • Unterschiedliche Brüstungshöhen für Treppe und Podest
  • Generator für Geländerpfosten mit automatischer Aufteilung
  • Füllungen: z.B. Glas, Blechkassetten, Kreuz (mit Ring), Gurte und Rahmen (mit Staketenfüllung) auch über Eck
Vorteile auf einen Blick
mehr

3D-CAD für das Metall- und Schlosserhandwerk

  • 3D Modellierer und 2D-Zeichenprogramm in einer Software
  • Volle 2D und 3D Durchgängigkeit
  • Automatische Ermittlung des Gewichts und der Länge der Profile
  • Automatische Berechnung der Gehrungswinkel in zwei Ebenen
  • Automatische Erstellung von 3D-Stahl-Profilen
  • Normgerechte Konstruktion nach DIN
  • Viele Generatoren, unter anderem für Industrietreppen
  • Automatische Aktualisierung der Stücklisten
    Mengen-, Struktur- und Baukastenansicht
  • Fotorealistische Entwurfsdarstellung für überzeugende Angebote
  • Reibungslose Integration in bestehende Geschäftsabläufe
Weitere MegaCAD Metall 3D Professional Funktionen
mehr

Hier finden Sie eine kleine Auswahl von Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 3D noch besser machen.

  • Messfunktionen:
    • Verschaffen Sie sich schnell und jederzeit einen Überblick mit den verschiedenen Messfunktionen.
  • Profilgenerator:
    • Automatische Erstellung von 3D Profilen
    • Biegesteifer Eckstoß / Voutenrahmen
  • ProfilConnect:
    • Automatische Erstellung von Kopfplatten, Klinkungen und Winkelverbindern
  • Fotolabor:
    • Fügen Sie für Ihre Angebote beliebige Bilder in Ihre Zeichnung ein.
Weitere MegaCAD Metall 3D Professional Funktionen

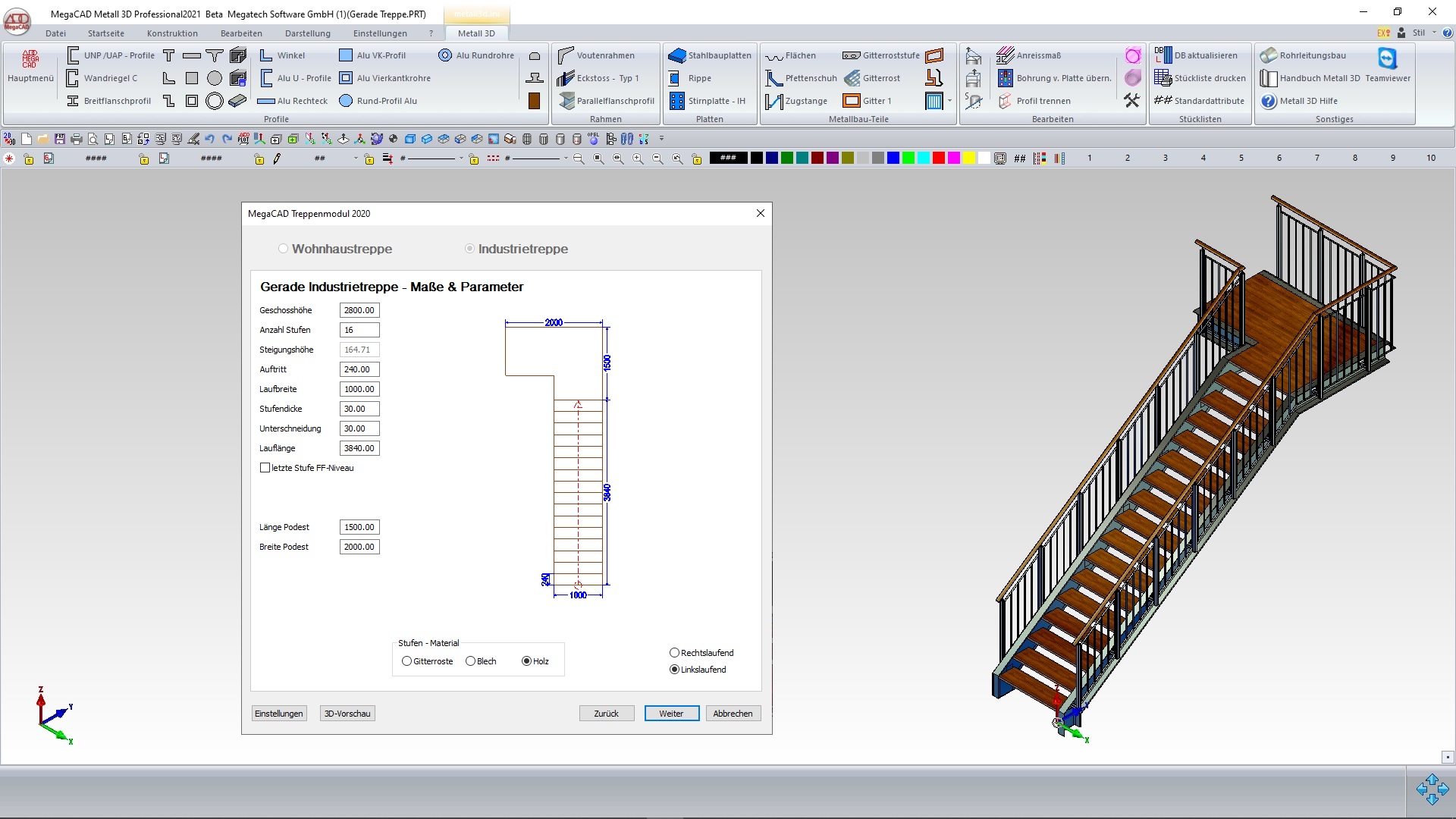

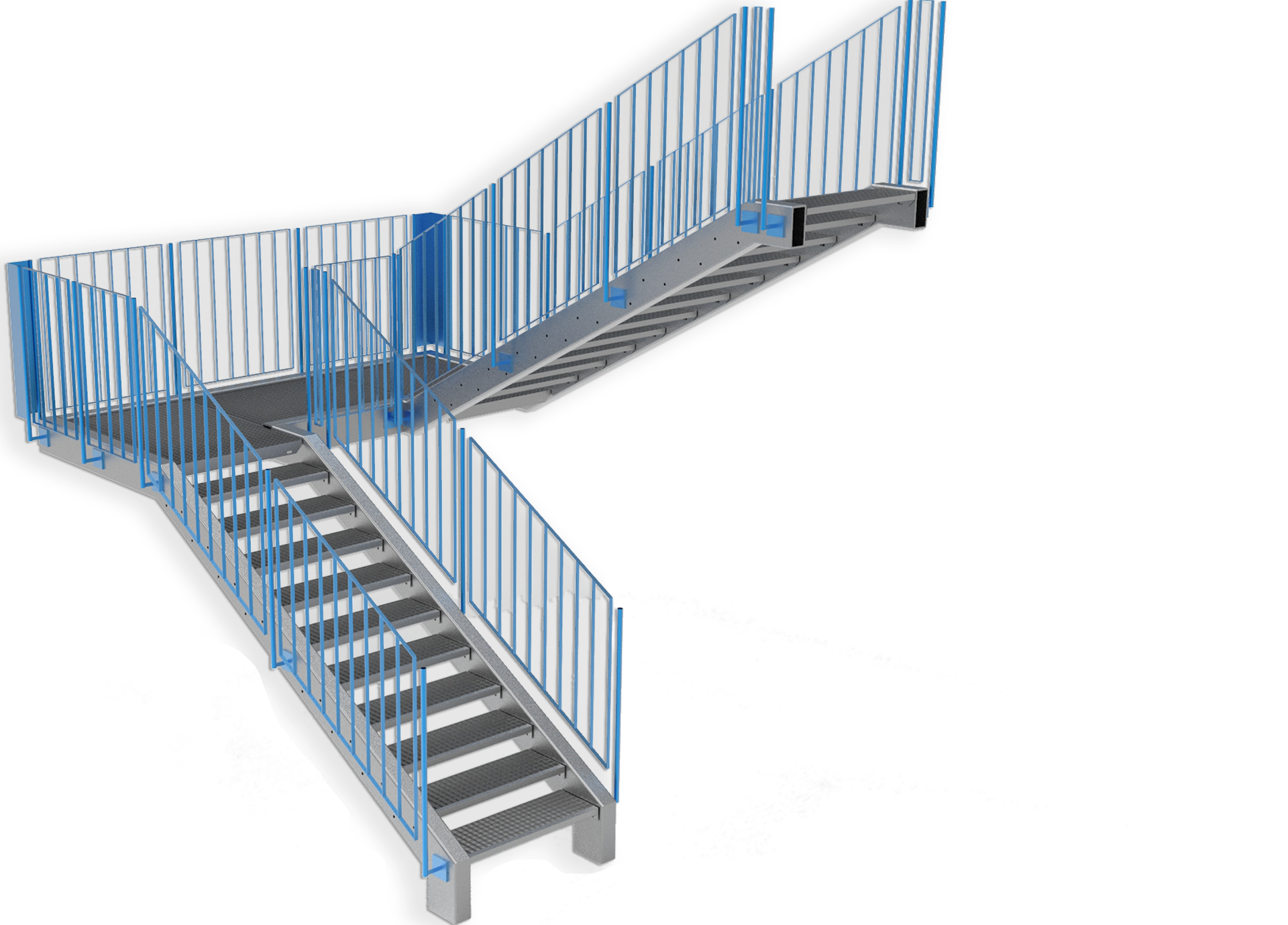

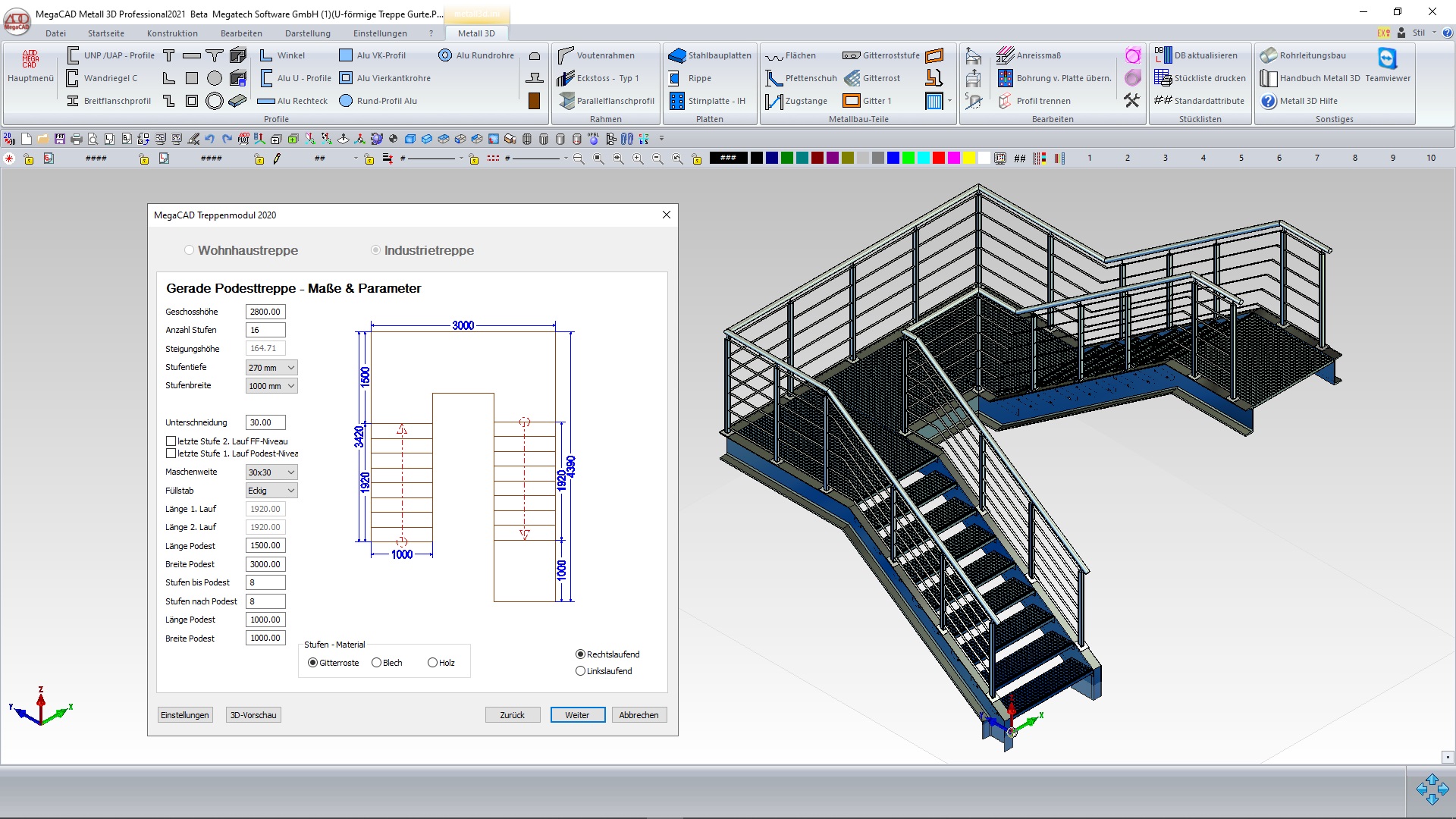

U Treppe

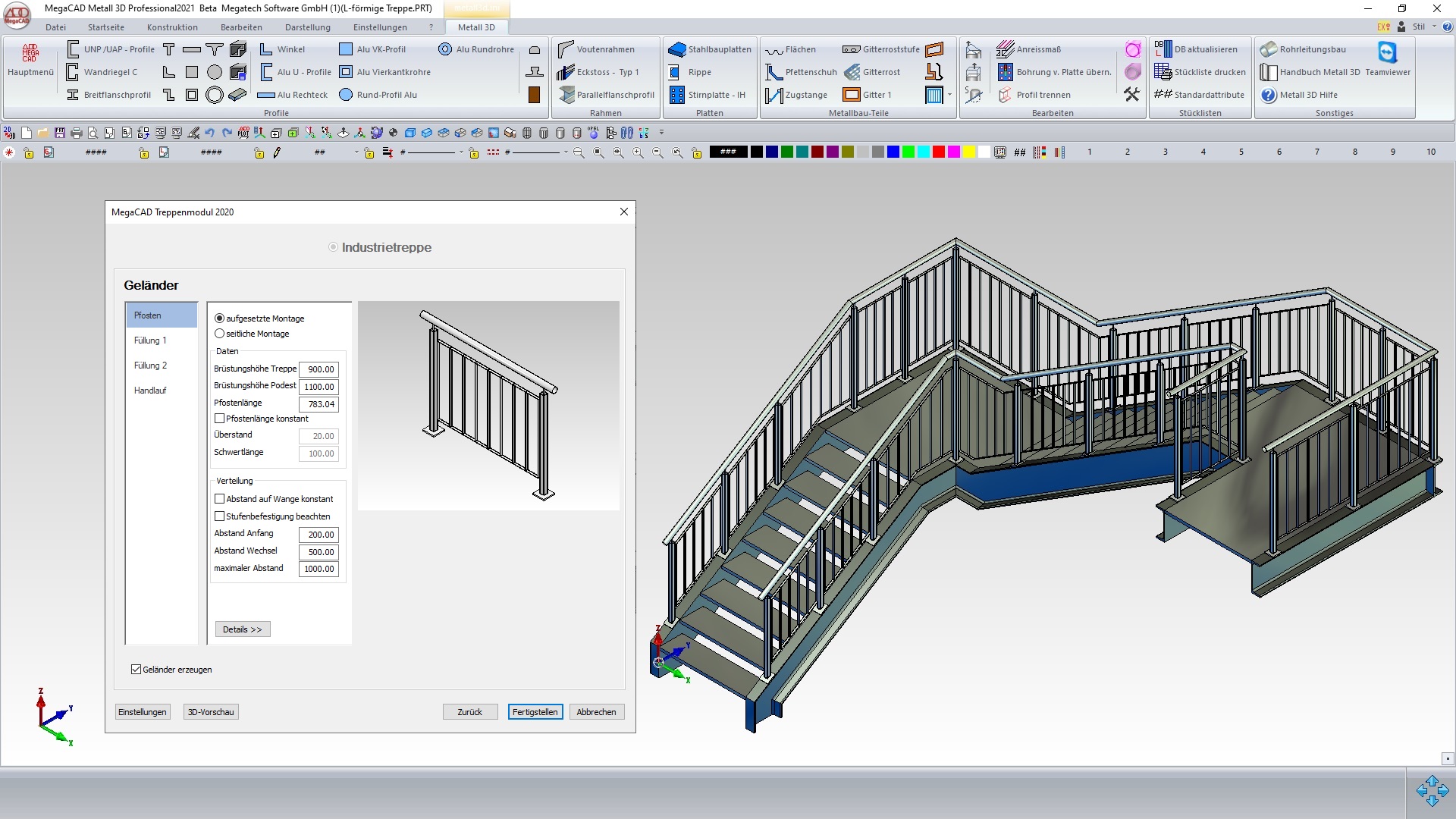

3D Industrietreppen- und Geländer- Generator

Erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer.

Bereit für CADENAS

Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.

Teiledatenbank der Firmen Triebenbacher und KDM

Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr

Werkzeugkasten

Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.

Photolabor

Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.

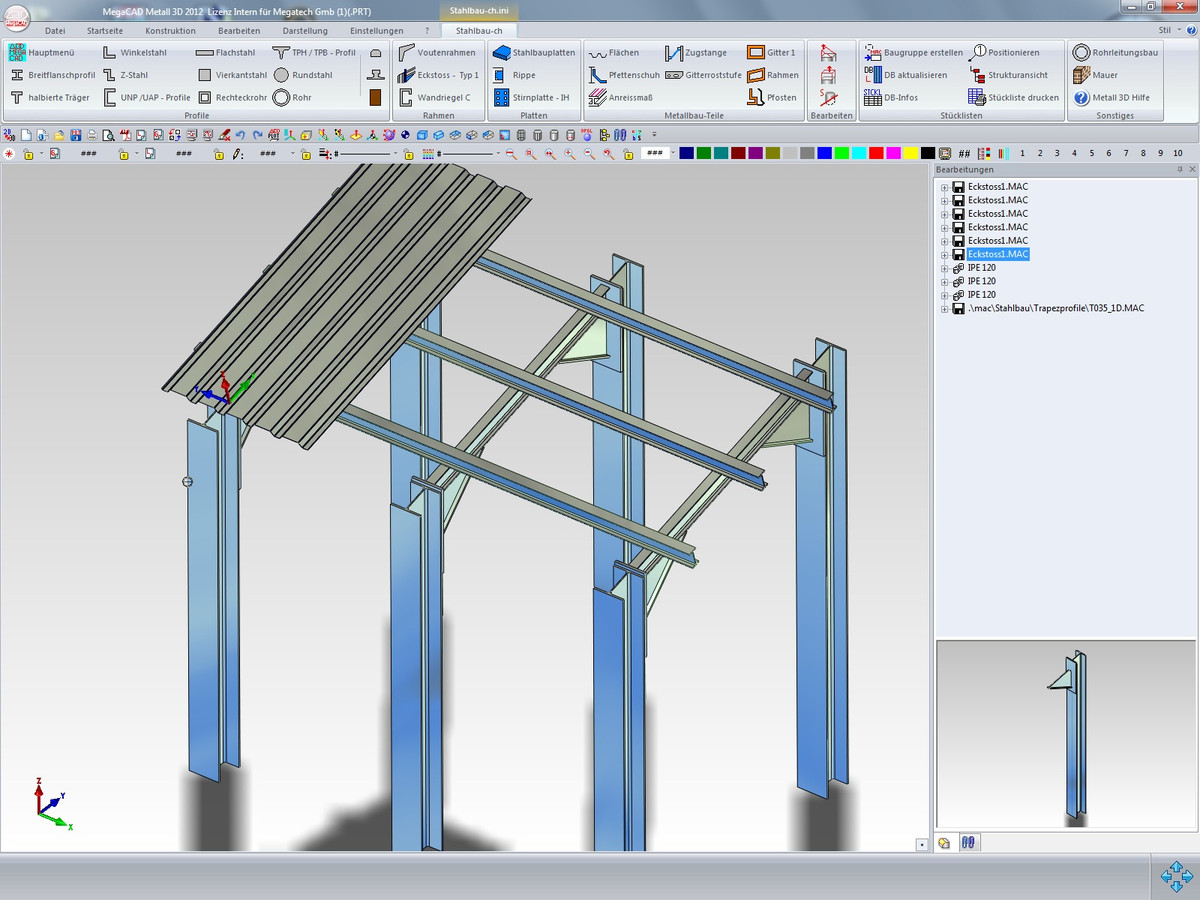

Anschlüsse nach DASt
  • T-Profile
  • Rippen
  • Typisierte Stirnplatten (IH/IS) nach DASt
  • Winkelverbinder (IW)

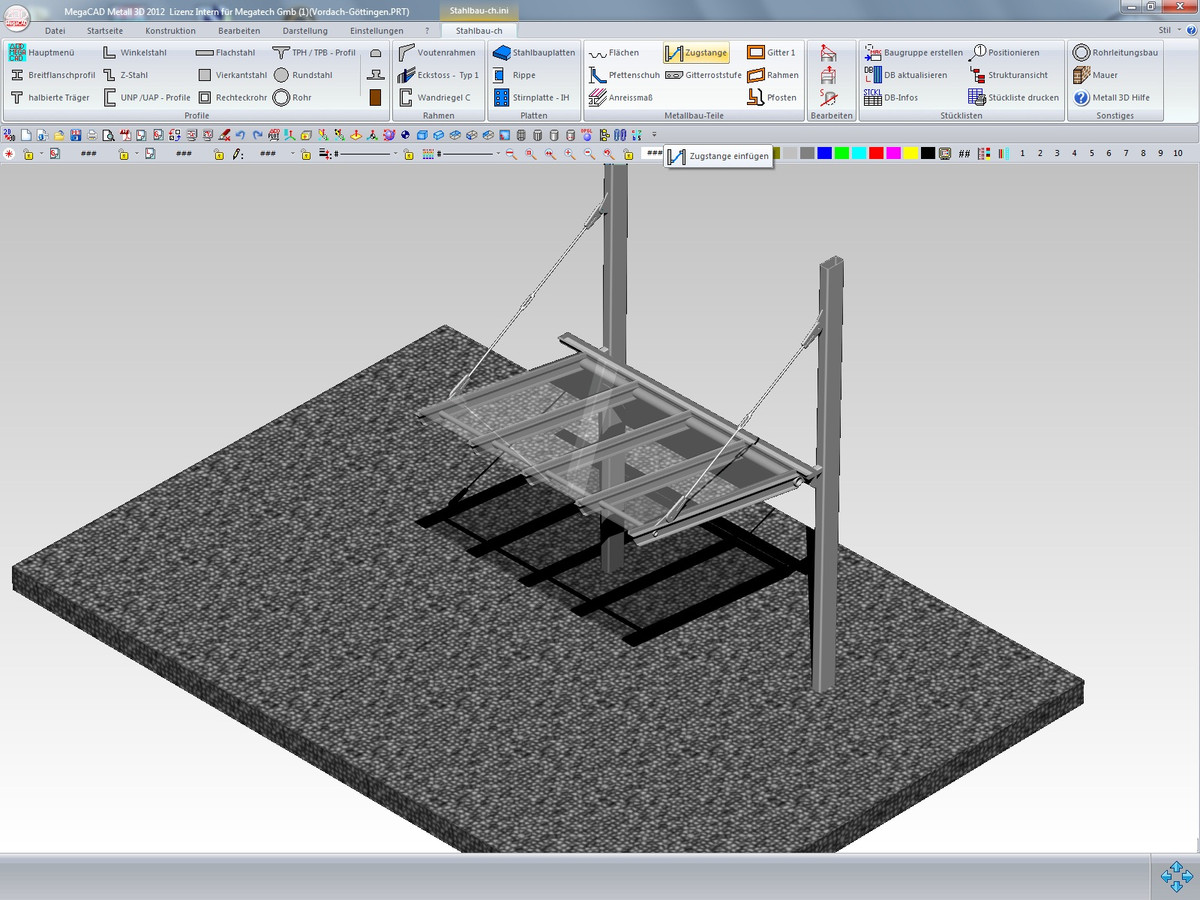

Fotorealistische Darstellung für Angebote
  • Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
  • Transparenz mit Spiegelung und Lichtbrechung
  • Schattenwurf

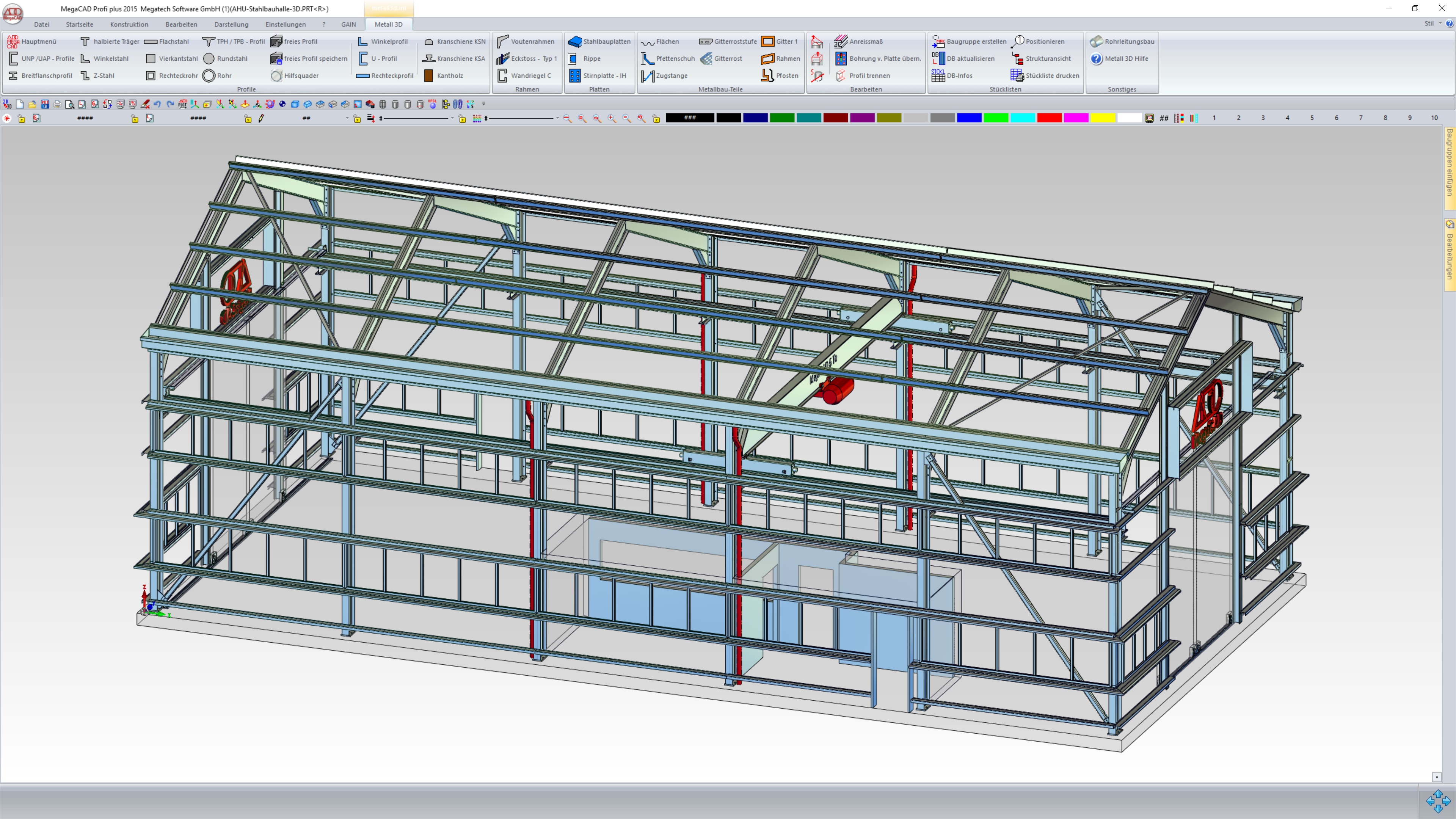

3D-Profilgenerator
  • Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
  • Biegesteifer Eckstoß
  • Windverbände inkl. Spannschloss
  • Pfetten mit Pfettenschuhen
  • Pfettenstoß nach DASt
2D-Gittergenerator

Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.

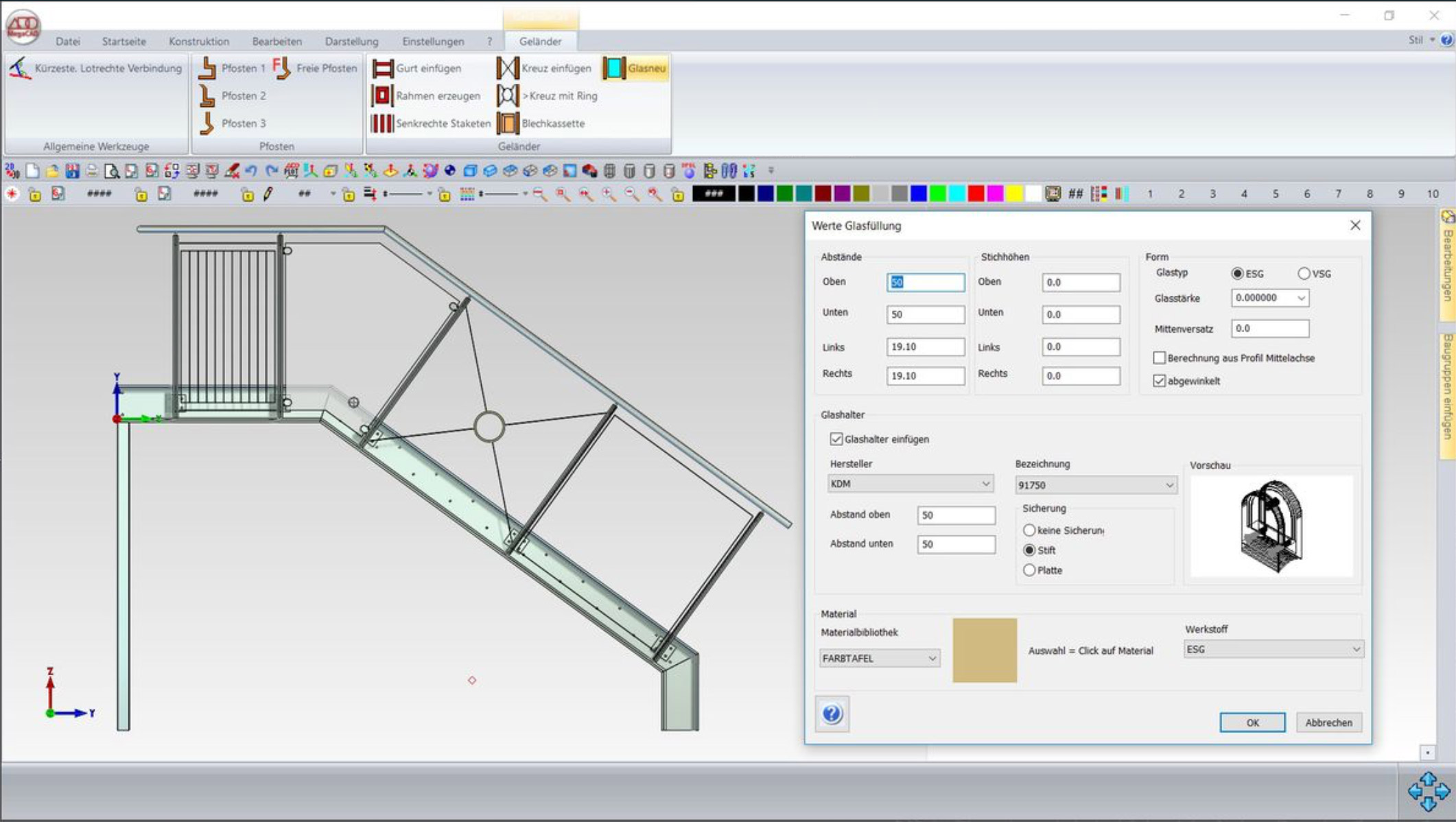

Füllungen

Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.

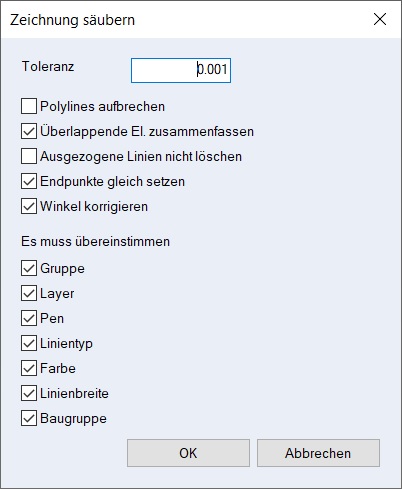

Zeichnung säubern
Zeichnungen säubern

Entfernen Sie doppelt vorhandene Elemente, die bei der Konstruktion entstehen können oder in Fremddaten vorhanden sind. Vollständig übereinander liegende Elemente werden zusammengefasst. So bereinigen Sie Ihre Zeichnung am Ende auf ein Minimum von Konstruktionspunkten.

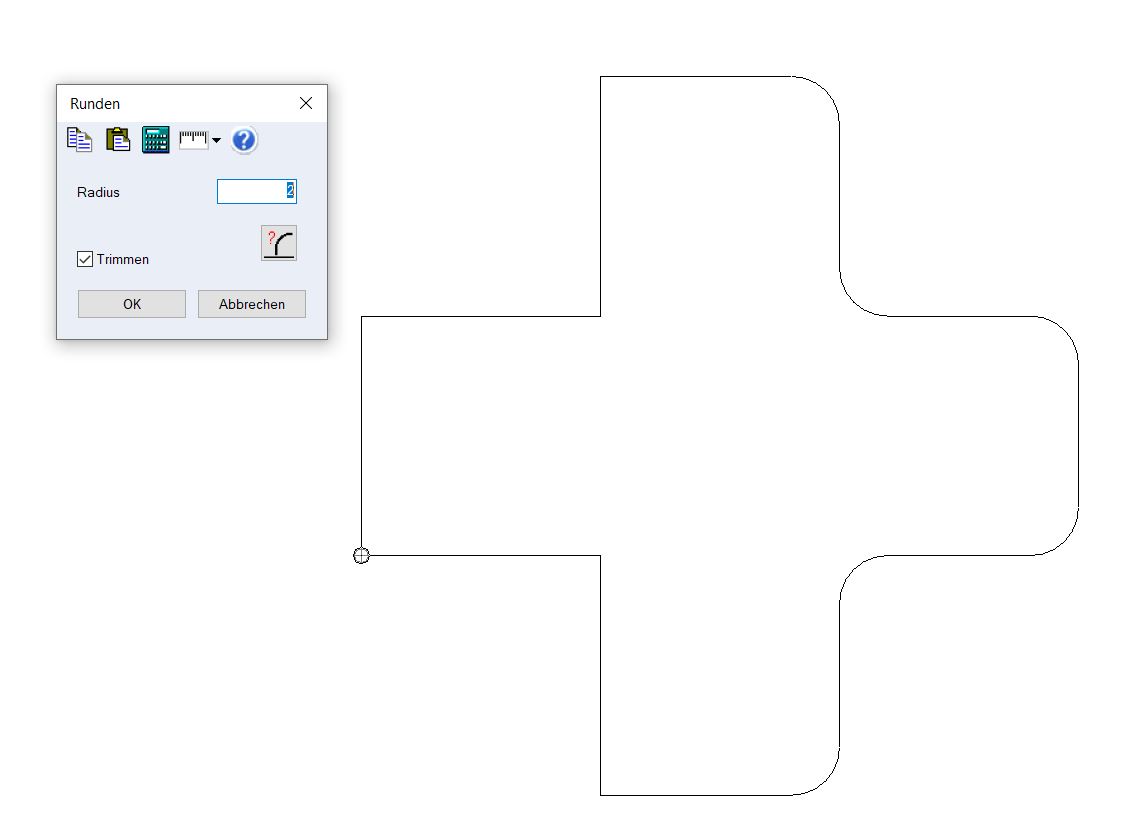

Mehr 2D Funktionen
Mehr Komfort durch erweiterte 2D-Funktionen

Verkürzen Sie die Konstruktionszeit durch zusätzliche 2D Funktionen. Komfortablere Bemaßung, leichteres Überarbeiten einer Zeichnung, Abrunden von Profilen und Trimmen.
Für einen schnelleren Überblick stehen Ihnen die MegaCAD Messfunktionen in vollem Umfang zur Verfügung.

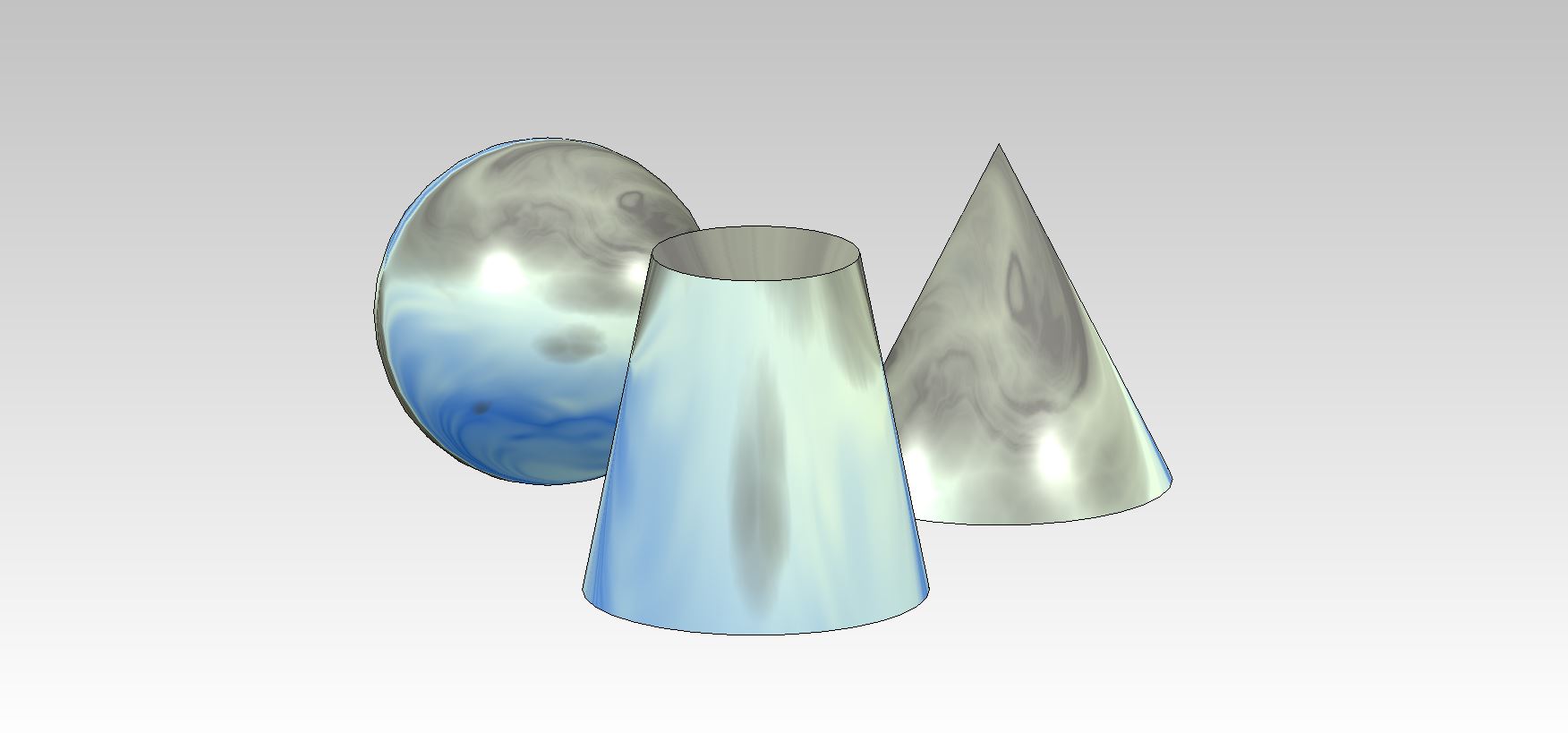

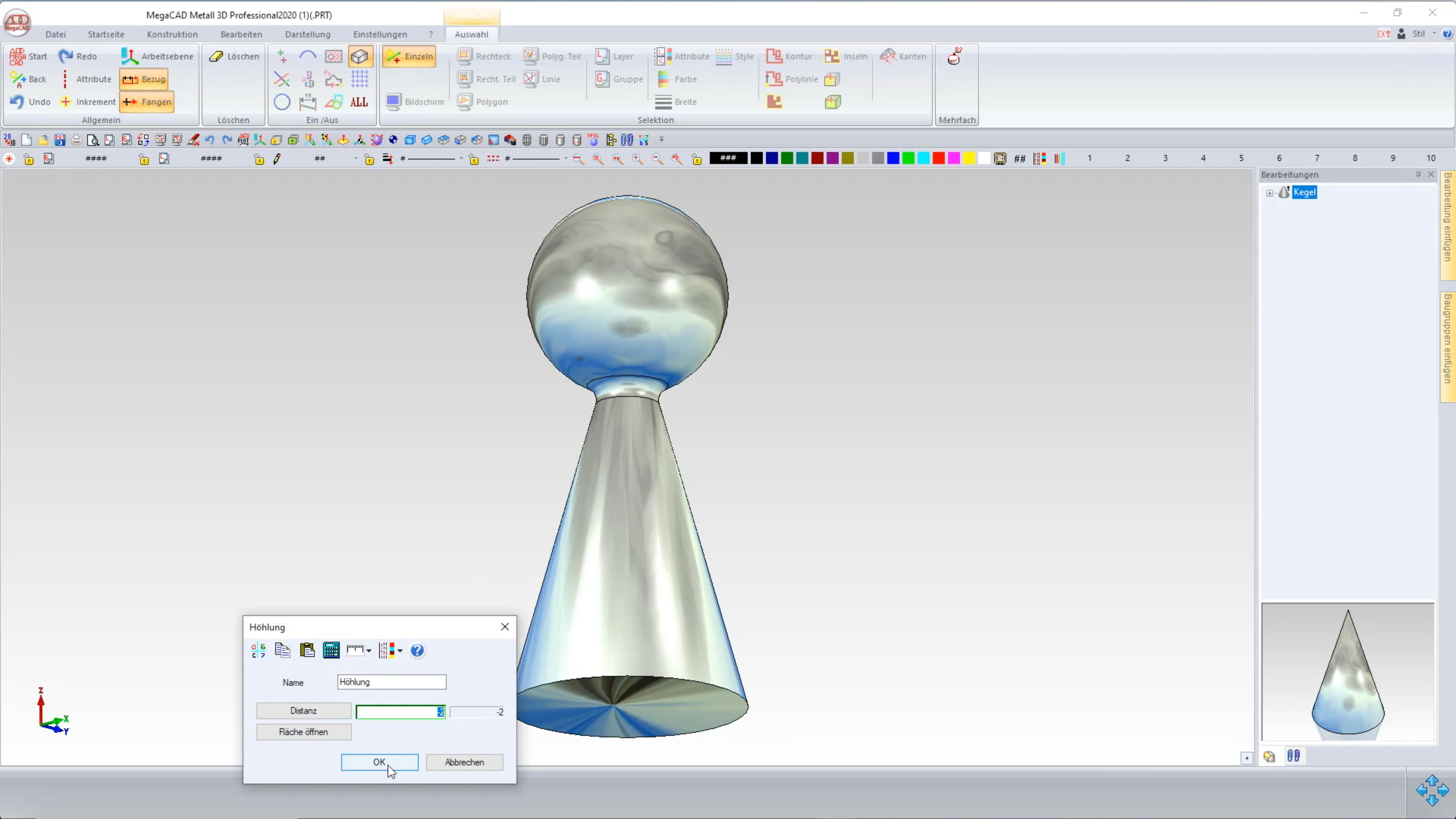

Mehr Regelkörper
Schnelleres Konstruieren durch mehr Regelkörper

Profitieren Sie von weiteren Regelkörpern wie Kugel, Kegel und Kegelstumpf. Kommen Sie schneller ans Ziel ohne zuvor eine 2D Skizze erstellen zu müssen.

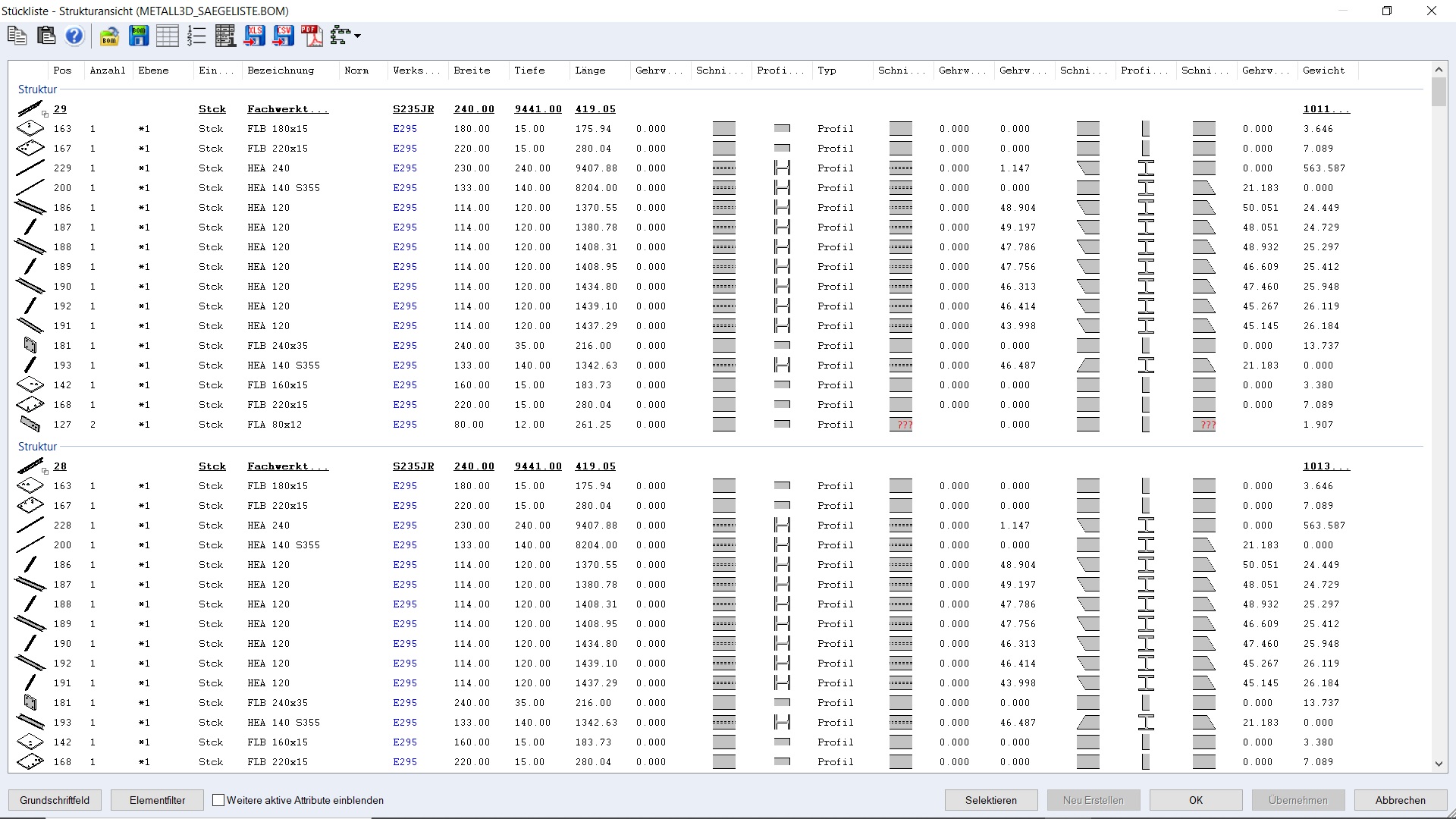

Neue Stückliste
Übersichtliche Stücklisten
  • Mengen-, Struktur- und Baukastenansicht
  • Neues übersichtlicheres Design
  • Deutlich schnellerer Aufbau und Ausgabe
  • Gleichzeitiges Sortieren nach bis zu drei Kriterien möglich
  • Excel Export mit Schnittbildern und Grafiken
  • Erstellen von XMLX-Dateien auch ohne Excel möglich

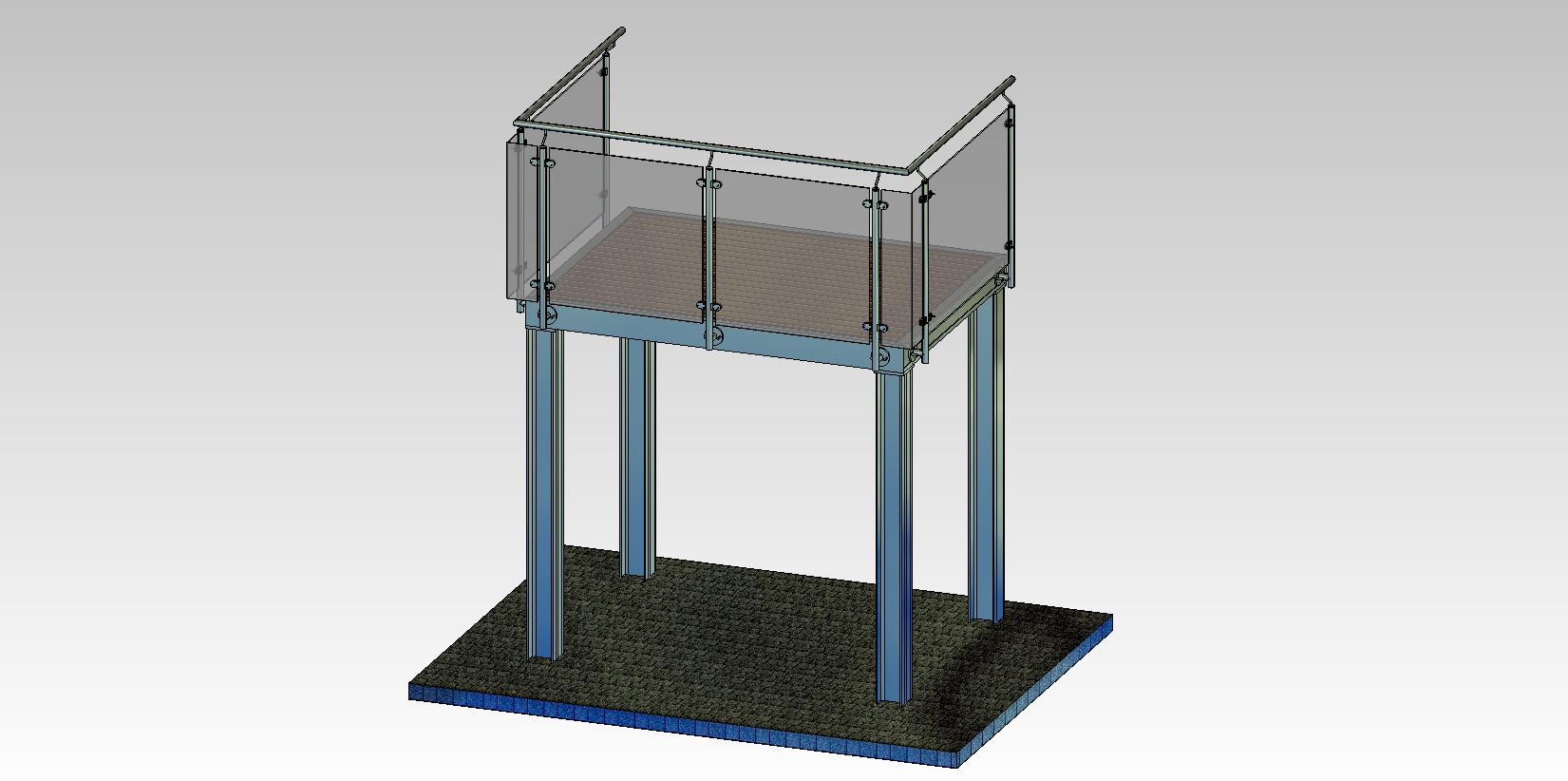

Balkon mit Glas
Balkone mit Geländer

Erstellen und bearbeiten Sie mit Hilfe der Profilgeneratoren Balkone und Geländer. Nutzen Sie diverse zur Verfügung stehende Pfosten, Quadrat-, Rechteck-, und Rundrohre oder Konstruieren Sie frei und nutzen Sie Ihre Bibliothek.

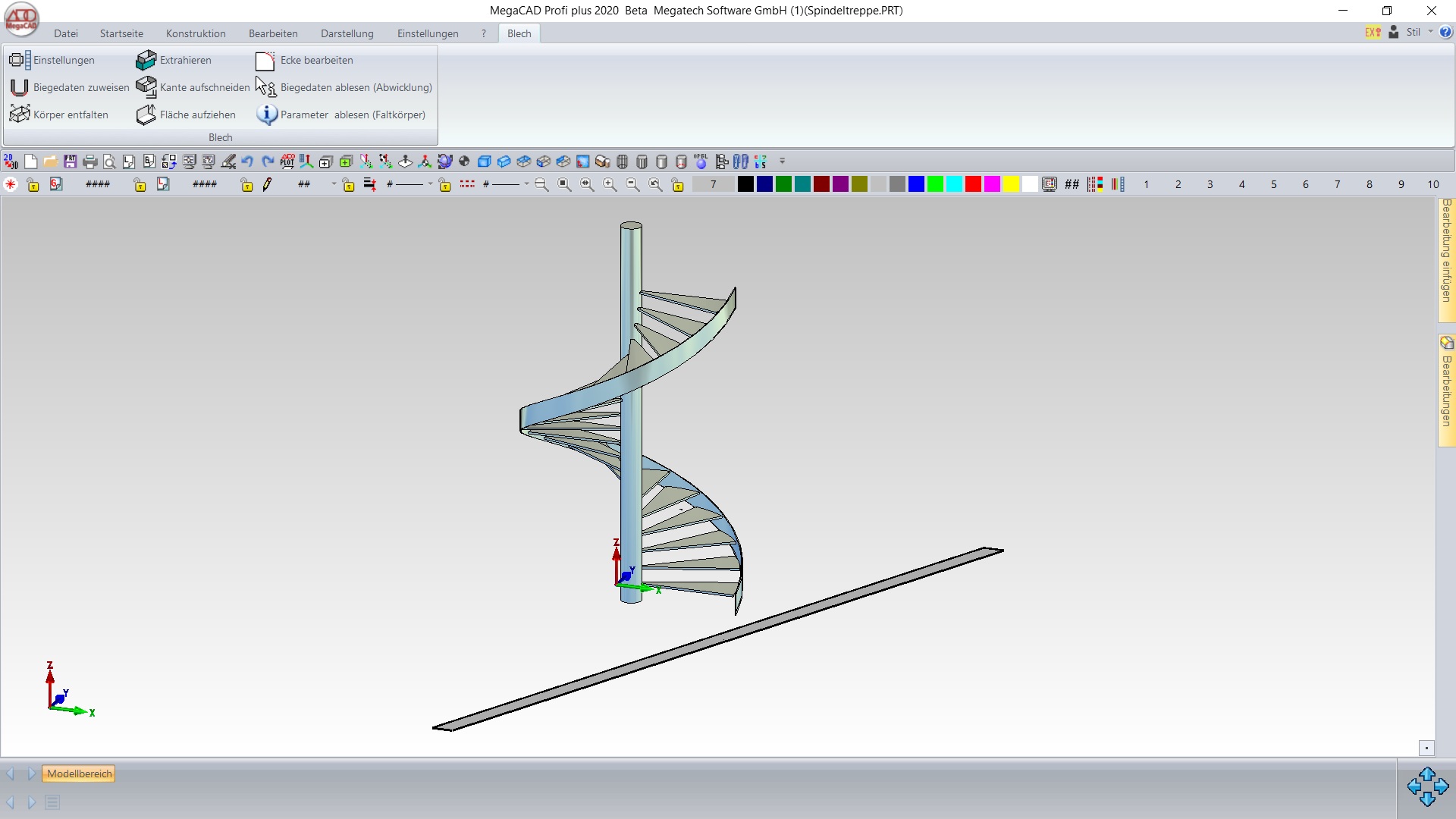

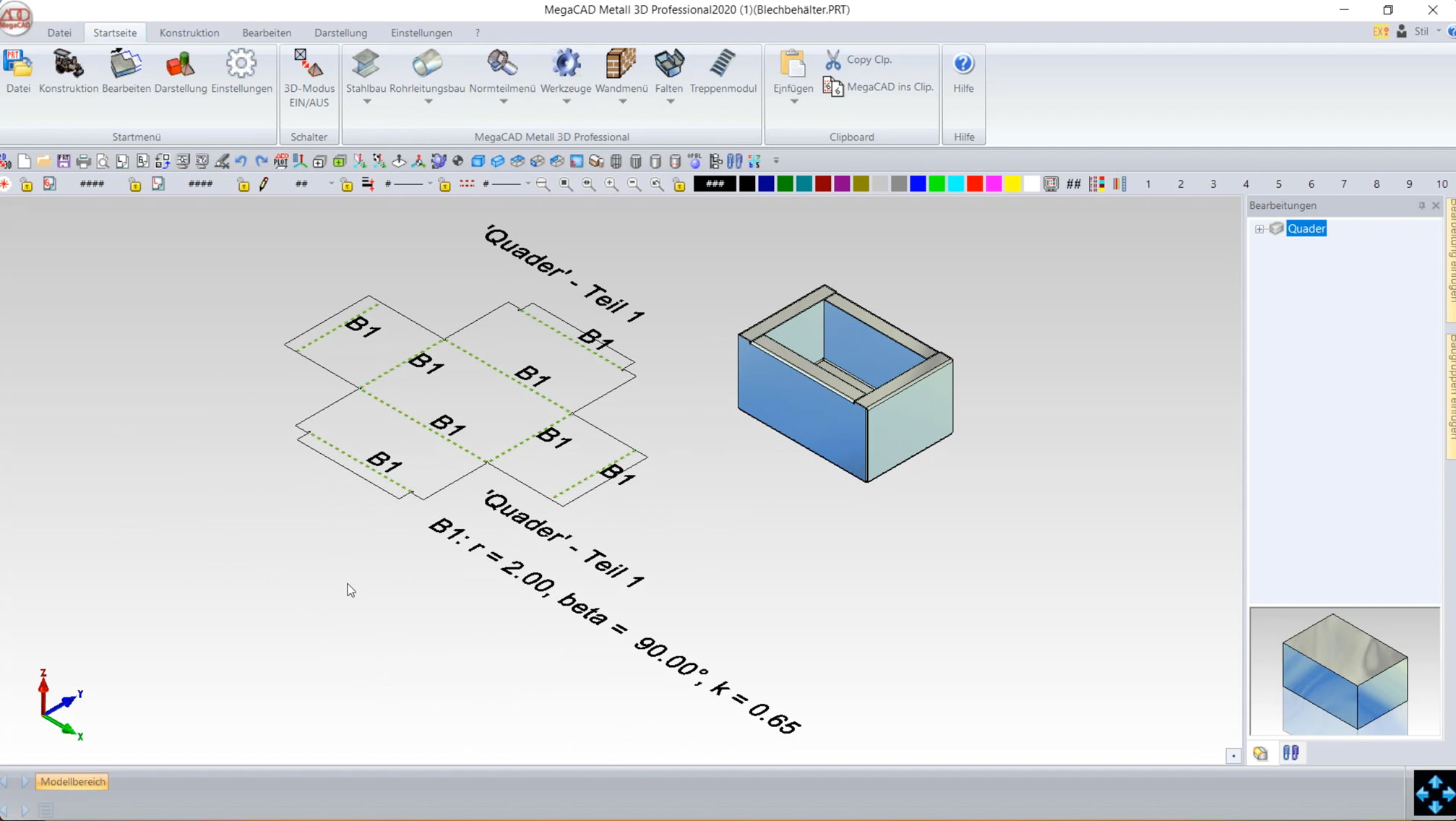

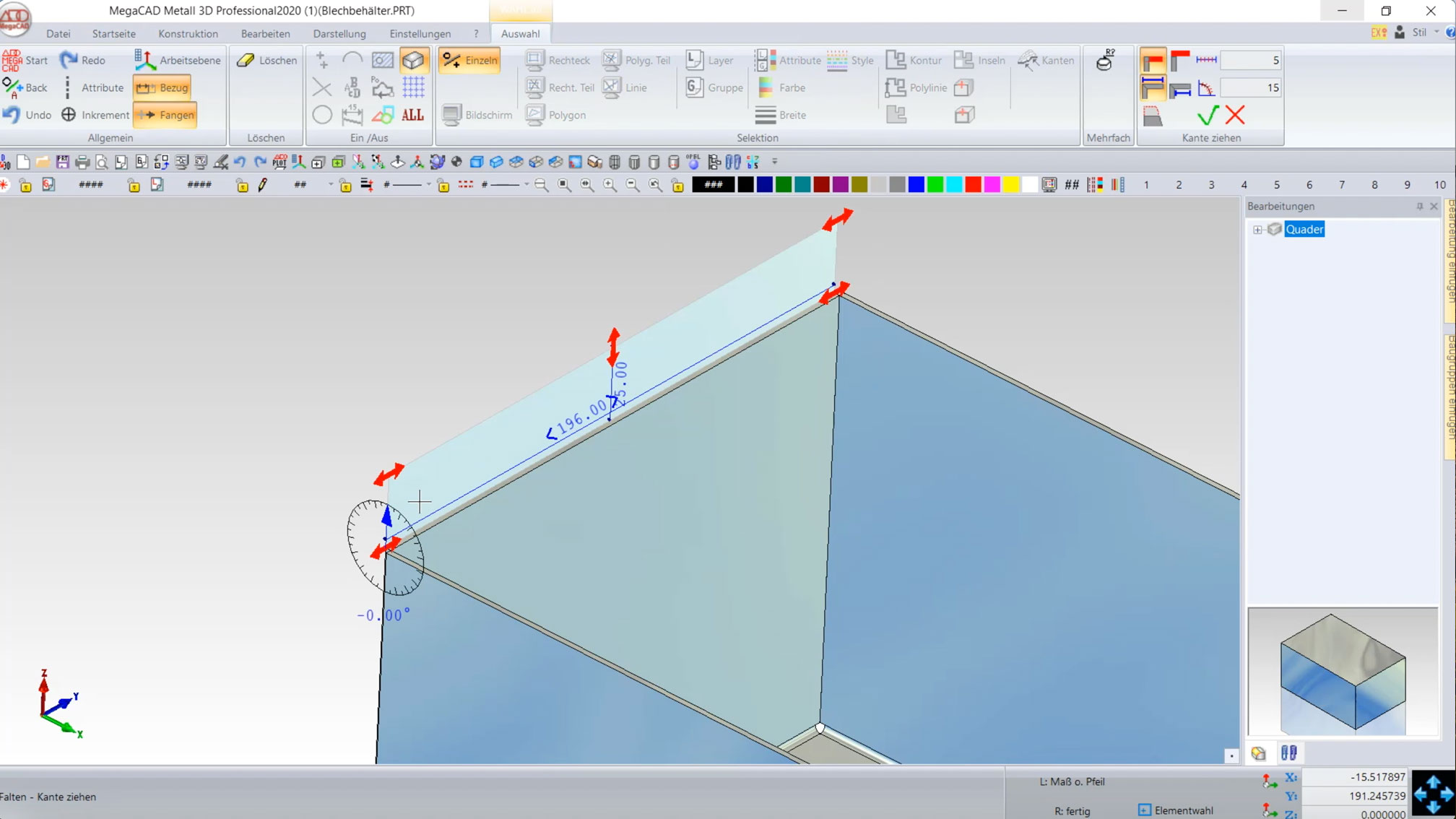

Mehr Blechfunktion
Blechfunktionen

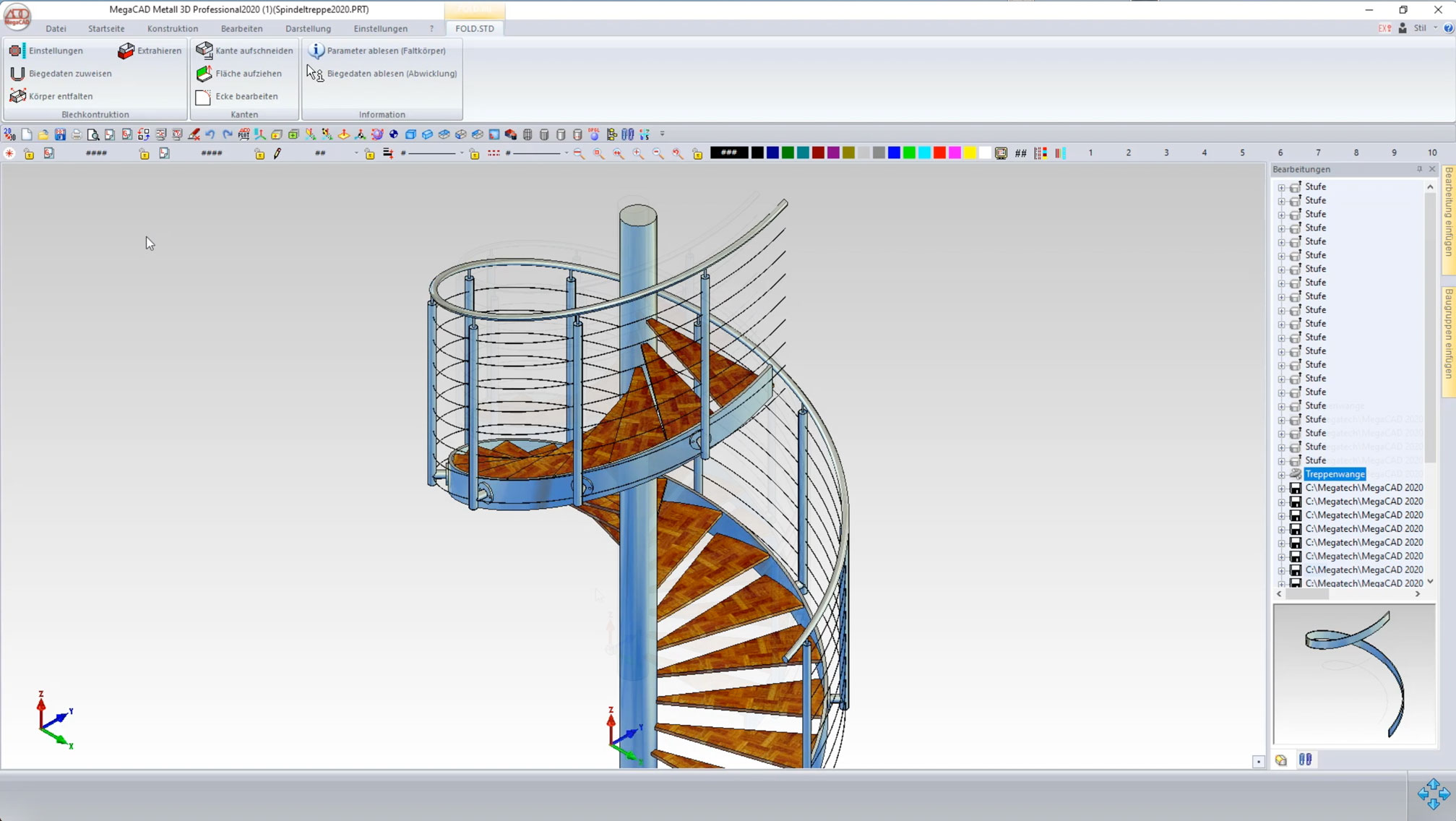

Einfache Erstellung und Bearbeitung von Blechteilen. Erzeugen Sie Abwicklung von Treppenwangen (auch Spindeltreppen), wandeln Sie bestehende Teile mit den Blechfunktionen in Faltkörper um oder Konstruieren Sie Blechteile bei Bedarf völlig neu.

Verteiltes Arbeiten

Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.

Zeichnungsverwaltung

Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.

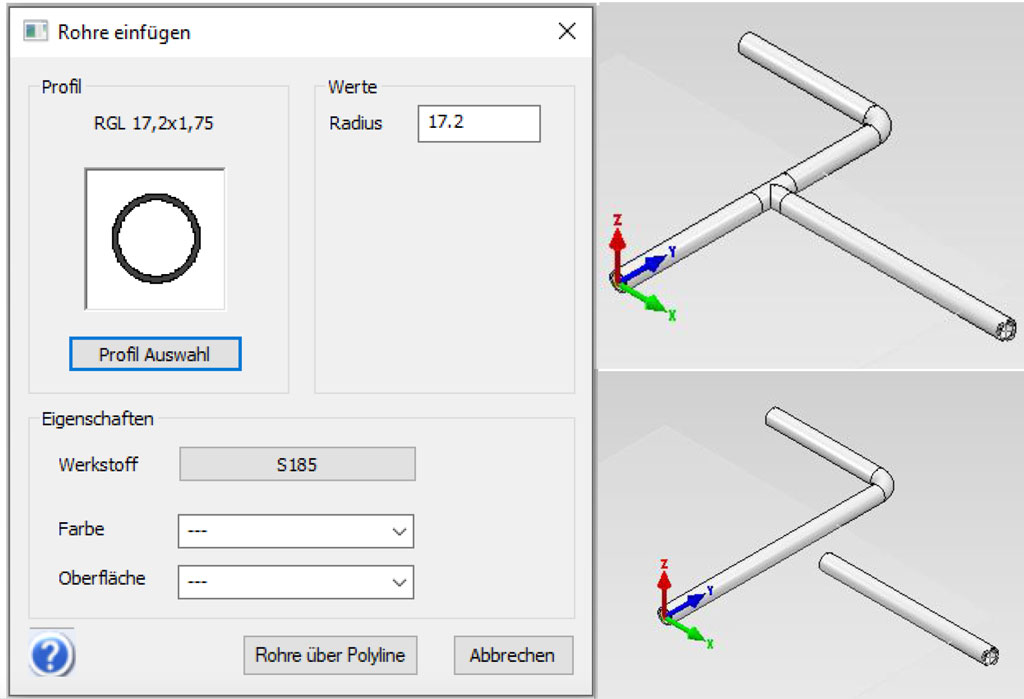

RohrConnect
RohrConnect
  • Rohre über Polygonzug erstellen
  • Rohre werden beim Erstellen automatisch im 90° oder 45° Winkel abgeknickt und zusammen
  • mit einer Rundung eingefügt
  • Automatische Verbindung von senkrecht stehenden Rohren mit T-Stück

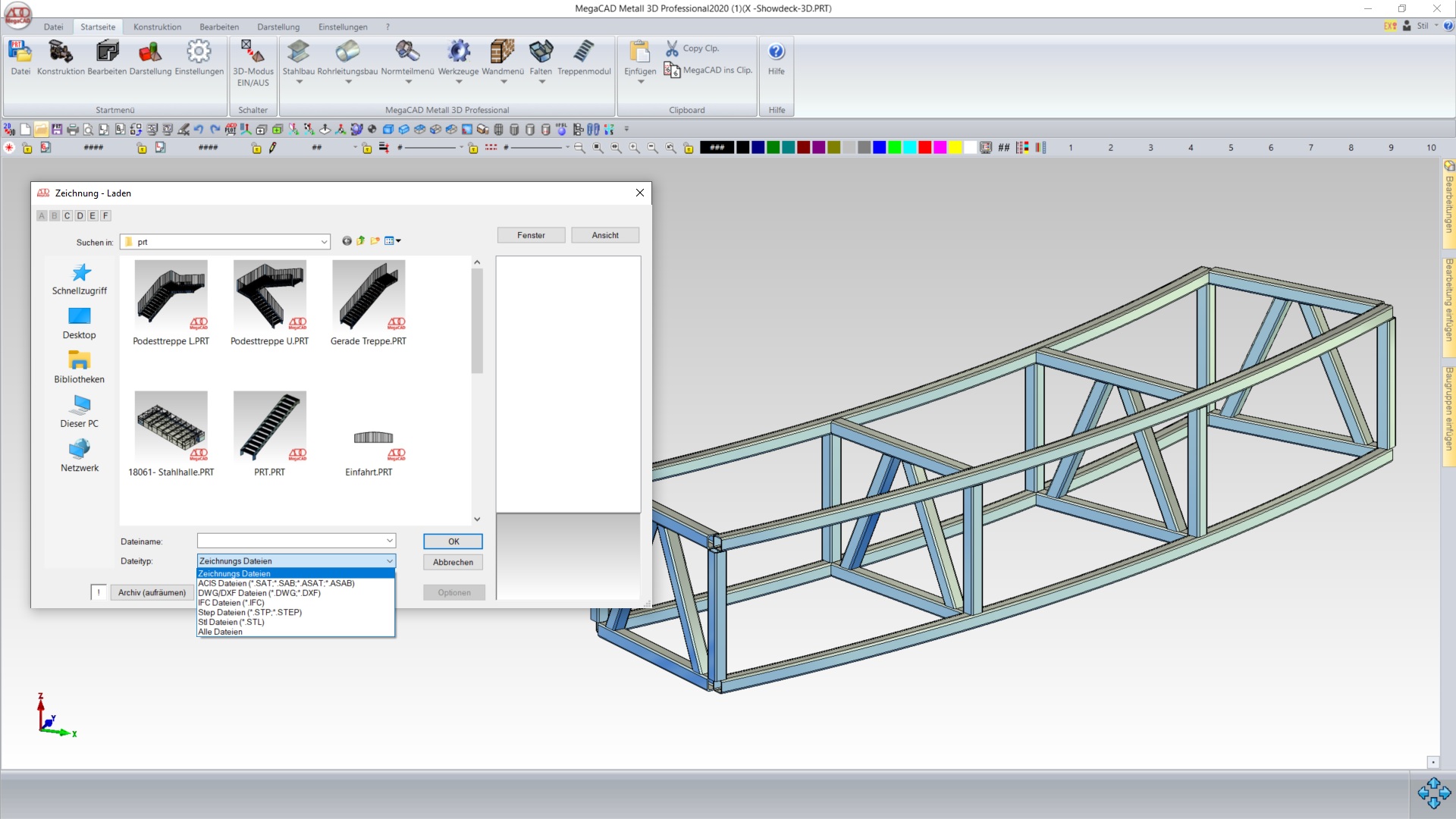

Konverter/Schnittstellen

MegaCAD Metall 3D Professional stellt Ihnen alle notwendigen Schnittstellen für den täglichen Gebrauch zur Verfügung. Genau wie unsere Branchenlösung Metall 3D unterstützt Metall 3D Professional DWG/DXF, SAT (ACIS), VRML, WMF, BMP, PCX, TIFF, JPEG, HPGL, und CDL. Zusätzlich beinhaltet die Professional Version jedoch noch 3D PDF, STEP und IFC.

Folgende Produkte sind bereits enthalten
